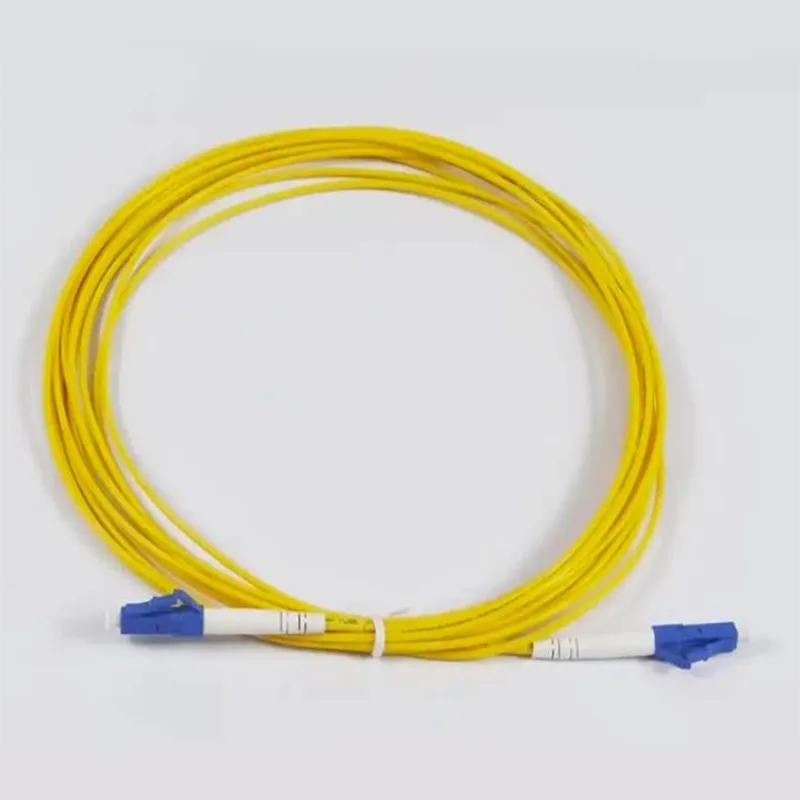

3 mm-ko kable biribila LC/UPC- LC/UPC adabaki kableak

Orientalfiber Factory’s 3mm Round Cable LC/UPC-to-LC/UPC Patch Cords are designed utilizing G657A1 single-mode fiber and high-precision LC/UPC connectors. With a primary focus on controlling insertion loss and return loss, these cords ensure stable, high-speed transmission performance while guaranteeing a return loss of ≥50dB. The 3.0mm LSZH outer jacket enhances tensile and compressive strength, making the product suitable for a wide range of applications, including server room cabling, FTTH deployments, and industrial communications. Supporting over 800 repeated insertions and extractions with a minimum bending radius of ≥20mm, these patch cords undergo 100% factory testing to ensure an optimal balance between signal stability and practical installation durability.

Bidali kontsulta

Produktuaren Deskribapena

TheOrientalfiber 3 mm-ko kable biribila LC/UPC- LC/UPC adabaki kableakfuntsezko osagaiak dira dentsitate handiko zuntz optikoko adabaki-inguruneetarako. Orientalfiber-ek, Jiangsu Xuben Photoelectric Technology taldearen menpeko marka batek fabrikatutakoak, adabaki kable hauek 15.000 metro koadroko produkzio-oinarria eta fabrikazio-prozesu aurreratuak dituzte. Jatorria aukeratuzOrientalfiber 3 mm-ko kable biribila LC/UPC- LC/UPC adabaki kableak, sareko ingeniariek ISO9001 eta ISO45001 ziurtagiriek babestutako produktu bat jasotzen dute, mundu osoko datu-zentro eta telekomunikazio-gune kritikoetan errendimendu fidagarria bermatuz.

Diseinu Teknikoa eta Seinalearen Osotasuna

Atzean dagoen ingeniaritzaOrientalfiber 3 mm-ko kable biribila LC/UPC- LC/UPC adabaki kableakzehaztasun handiko eta seinalearen atenuazio baxuan oinarritzen da. G657A1 modu bakarreko zuntza erabiliz, kable hauek kableen bideratze modernoaren eskakizun fisikoei aurre egiteko diseinatuta daude.

Doitasun-osagaiak eta Eraikuntza-Kalitatea

LC/UPC Zehaztasun handiko konektoreak: forma-faktorea txikiko LC konektoreek etengailuetan eta adabaki-paneletan ataka-dentsitatea handitzea ahalbidetzen dute. UPC (Ultra Physical Contact) leuntzeak ≥50dB-ko itzulera-galera bermatzen du, hau da, abiadura handiko Ethernet aplikazioetarako estandarra.
3,0 mm-ko LSZH jaka: 2,0 mm-ko alternatiba meheagoak ez bezala, 3 mm-ko kable biribilak babes mekaniko hobetua eskaintzen du. Smoke Zero Halogen (LSZH) materialak barruko instalazioetarako segurtasuna betetzen duela bermatzen du, batez ere igoera eta kable horizontaletan.
Zeramikazko Ferrule Teknologia: Konektore bakoitzak goi-mailako zeramikazko ferrule bat dauka, lerrokadura zehatza mantentzen duena 800 estekatze-ziklo baino gehiagotan.
Makurtze-sentsibilitatea: ≥20 mm-ko okertze-erradio minimoarekin, kable hauek seinalearen osotasuna mantentzen dute, nahiz eta pilatutako zerbitzarien bastidoretan izkin estuetatik bideratu.

Industria-aplikazio polifazetikoak

ren aplikazioaOrientalfiber 3 mm-ko kable biribila LC/UPC- LC/UPC adabaki kableakhainbat sektoretan zehar hedatzen da, banda zabalera handiko zerbitzuetarako behar den geruza fisiko egonkorra eskainiz.

Enpresa Datu Zentroak eta Ethernet Sistemak

Sarearen muinean, adabaki kable hauek abiadura handiko transzisoreak konektatzen dituzte banaketa-markekin. LSZH jaka horiak modu bakarreko zuntz esteketarako identifikazio argia eskaintzen du, mantentze-lanak eta arazoak konpontzea erraztuz.

FTTH eta Banda Zabaleko Azpiegitura

Fiber-to-the-Home (FTTH) inplementazioetarako lehen aukera gisa, 3 mm-ko kablearen iraunkortasunak sare optikoaren terminalaren (ONT) eta banaketa-kutxaren arteko konexioetarako egokia da. Azken erabiltzaileei bideo-, datu- eta ahots-zerbitzuak bidaltzea onartzen du.

Industria eta Garraio Konektibitatea

IT estandarrez gain, Orientalfiber produktuak sare elektrikoetan eta trenbide bidezko komunikazio sistemetan integratzen dira. Eraikuntza sendoaOrientalfiber 3 mm-ko kable biribila LC/UPC- LC/UPC adabaki kableakindustria frontend konexioetan aurkitzen diren bibrazioei eta ingurumen-gorabeherei aurre egin diezaieketela ziurtatzen du.

Maiz egiten diren galderak (FAQ)

Zer arLC/UPC adabaki kable hauentzako 3 mm-ko diametroaren abantaila nagusiak?

3 mm-ko diametroak trakzio-erresistentzia eta birrintzeko erresistentzia handiagoa eskaintzen du adabaki kable meheenekin alderatuta. Horrek egiten duOrientalfiber 3 mm-ko kable biribila LC/UPC- LC/UPC adabaki kableakegokiagoa bizkarrezurreko eta kable horizontaletarako, non kablea manipulazio fisiko gehiago jasan dezakeen.

LC/UPC konektoreak abiadura handiko datuen transmisioa onartzen al du?
Bai. LC/UPC konektorea modu bakarreko zuntz aplikazioetarako industria estandarra da. ≥50dB-ko itzulera-galerarekin eta txertatze-galera txikiarekin, guztiz bateragarria da 10G, 40G eta 100G Ethernet aplikazioekin.

Kable hauek tenperatura gorabehera handiak dituzten inguruneetan erabil daitezke?
TheOrientalfiber 3 mm-ko kable biribila LC/UPC- LC/UPC adabaki kableak-25 °C eta +65 °C artean funtzionatzeko balio dute, eta fidagarriak dira bai klima kontrolatutako datu-zentroetarako bai epeldu gabeko telekomunikazio-estalkietarako.

Adabaki kable hauek fabrikan probatu al dira?
Bai, unitate bakoitza % 100 fabrikan amaitu da eta proba zorrotzak egiten ditu bezeroari entregatu aurretik zehaztutako estandar optiko eta mekanikoak betetzen dituela ziurtatzeko.

Aplikazioa:

● Datu-zentroak

● Ethernet aplikazioak

● FTTH aplikazioak

● Bizkarrezurra, horizontala eta igoerako aplikazioak

● Bideo, datu eta ahots zerbitzuak

● Proba ekipoen aplikazioak

Ezaugarriak:

● Doitasun handiko konektorea

● UPC&APC amaierako aurpegiko leunketa

● SC, LC, guztiak zuntz bakarreko konektorea

● Luzera pertsonalizatua eskuragarri

● % 100 fabrika amaitu eta probatu

● ROHS betetzen duena

Fitxa teknikoa:

Eraikuntzak	Unitatea	Deskribapenak
Zuntz modua		Modu bakarra: ITU-T G657A1
Zuntz kopurua		Simplex
Uhin-luzera	nm	1310/1550
Txertatze-galera	dB	≤0,30
Itzulera galera	dB	≥50 (UPC)
Thight-Buffer Zuntzaren Diametroa	um	900
Thight-Buffer Zuntz Kolorea		Zuria
Kable jaka kolorea		Horia
Kable jaka materiala		LSZH
Kablearen Diametroa	mm	Φ3,0 ±0,20
Luzera	m	3,0 +0,1/-0
Konektore mota		LC/UPC (urdina)
Aurpegiko leuntzea		UPC
Ferrularen materiala		Zeramika
Konexioaren errepikakortasuna		> 800 aldiz
Bihurtze-erradio minimoa	mm	≥20
Zuntz/kable atxikipena elkartu	N	50N±2N 5N/s 120seko iraupena
Funtzionamendu-tenperatura	℃	-25 ℃ ~ +65 ℃
Biltegiratze Tenperatura	℃	-25 ℃ ~ +65 ℃

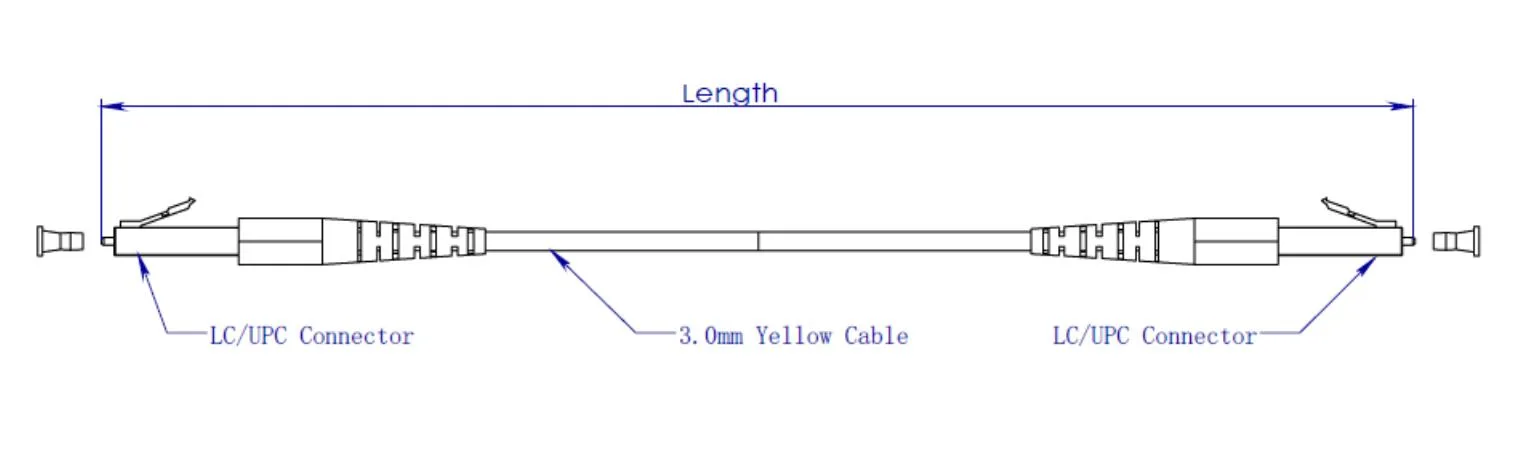

Dimentsioko marrazkia:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

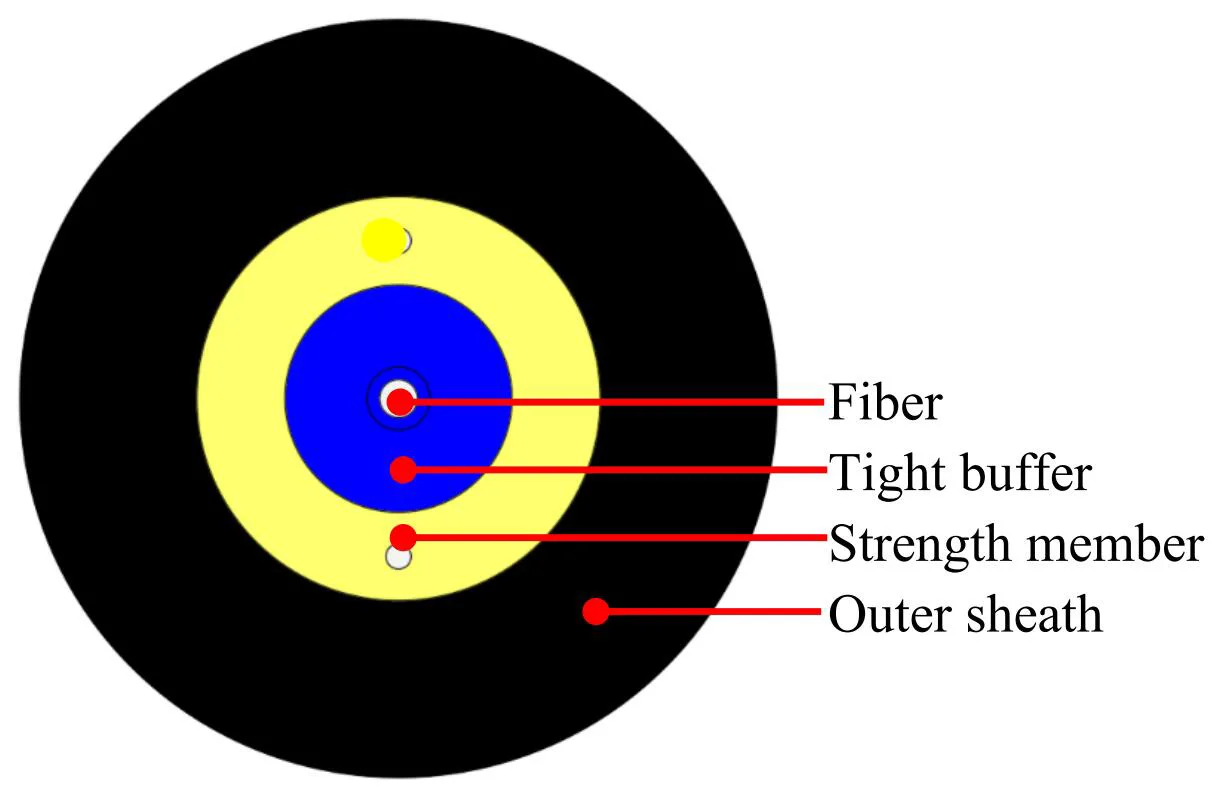

Kableen eraikuntza:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

Elementuak		Zehaztapenak
Buffer zuntz estua	Zuntz kopurua	1
	Zuntz mota	G.657A1
	Zuntz Kolorea	Urdina
	Materiala	LSZH
	Diametroa	Φ0,9 ± 0,05 mm
	Buffer estua Kolorea	Zuria
Indarreko kidea	Materiala	Poliesterrezko haria
Kanpoko zorroa	Materiala	LSZH
	Diametroa	Φ3,0 ± 0,2 mm
	Kanpoko zorroa Kolorea	Horia
Tinta marka	Kolorea	Beltza

Zuntzaren ezaugarria:

Kable-zuntzaren ezaugarri guztiak (kable amaituaren zuntza) gutxienez ITU-T G.657A1 Gomendioaren araberakoak izango dira eta honako hauek izango dira.

Elementua	Zehaztapena
Zuntz mota	Modu bakarra
Zuntz-materiala	Dopatutako silizea
Atenuazio-koefizientea @ 1310 nm @ 1383 nm @ 1460 nm @ 1550 nm @ 1625 nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kablearen mozketaren uhin-luzera	≤ 1260 nm
Zero sakabanaketa uhin-luzera	1300 ~ 1324 nm
Zero-dispertsio-malda	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Dispertsio kromatikoa @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm. km)
Modu eremuaren diametroa @ 1310 nm	8,8±0,4um
Nukleoa / Estalitako zentrokidetasun errorea	≤ 0,5 um
Estalduraren diametroa	125,0 ± 0,7 um
Estaldura ez-zirkulartasuna	≤%5
Lehen mailako estalduraren diametroa	242 ± 7 um
Konzentrikotasuna Lehen mailako estaldura / estaldura	≤10 µm
Estaldura ez-zirkulartasuna	≤%0,7
Atenuazioa kablearen tolestura galerarekin 1 bira 1 erradioa 10 mm 10 bira 1 erradioa 15 mm	1550nm ≤Δ0.75dB/km 1625nm ≤Δ1.5dB/km 1550nm ≤Δ0.25dB/km 1625nm ≤Δ1.0dB/km
