UAV zuntz optikoa

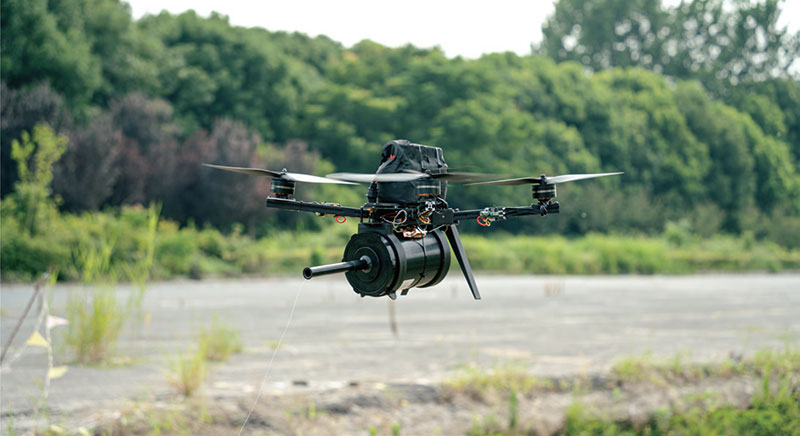

Zuntz optikoko drone sistemak zuntz optikoaren transmisio modulua integratzen du UAV plataforma taktikoarekin, defentsarako, eragiketa berezietarako eta arrisku handiko misioekin. Kanal bikoitzeko erredundantzia du, sistema automatikoki aldatzen da kable-zuntz modua interferentzia elektronikoaren azpian, ia komunikazio etengabea bermatuz. Drone-hamaikako taktiko polifazetikoarekin lotzen da, errendimendu sendoa, misio kritikoa eskaintzen du, baita muturreko baldintza operatiboetan ere.

Zuntz optikoaren transmisio sistema

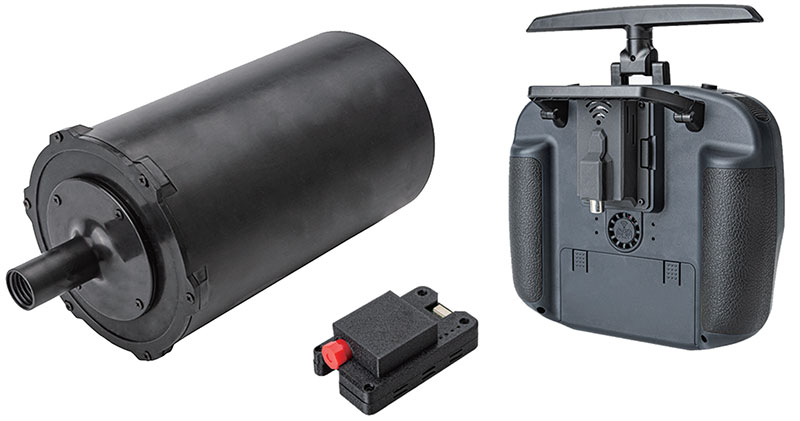

Zuntz optikoaren transmisio-sistemak denbora errealeko bideo-jario seguruak ahalbidetzen ditu interferentzia handiko inguruneetan, transmisioarekin 3 eta 30 km bitartekoak direnak, estaldurako eta luzerako eragiketetarako. Hiru osagai nagusik osatzen dute: zuntz bobina, aire-unitatea eta beheko unitatea.

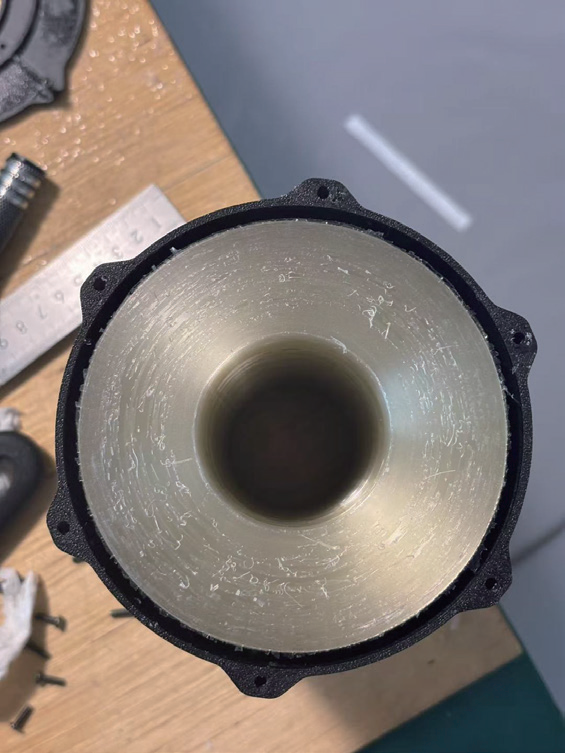

Zuntz bobina pisu arina eta trinkoa da, tentsio handiko eta zuntz optiko iraunkorrarekin eraikia, seinale minimoa eta erresilientzia handiena lortzeko.

Zuntz inplementazio sistemak barne-bobina elikatzeko teknologia aurreratua du, transmisio leuna eta zakarra zuzenean spool nukleotik zuzenean. Diseinu honek estres mekanikoa minimizatzen du eta hegaldietan zehar saskiratzea ekiditen du, aireko operazioetarako segurtasun eta egonkortasun handiagoa eskainiz, baita lur konplexuetan ere.

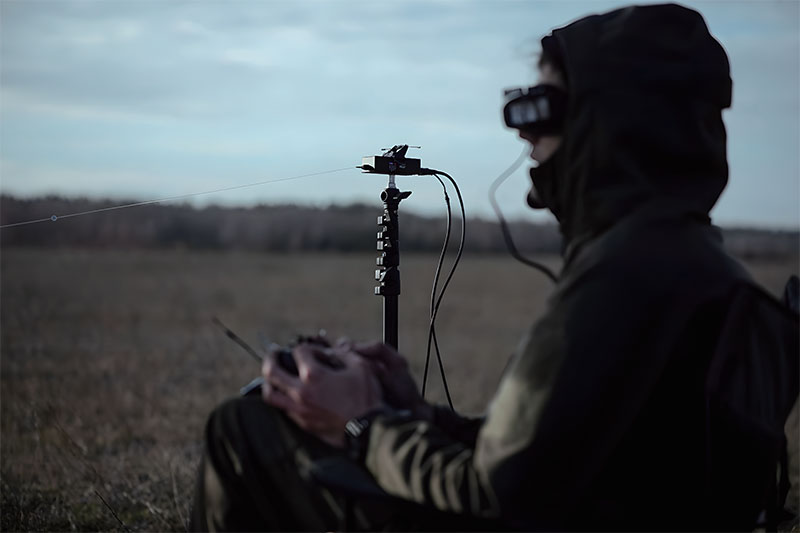

Lurreko unitateak plug-and-play erabiltzea onartzen du eta zuzenean konektatu daiteke ordenagailu kontrolatzaile estandarretara hedapen azkarra egiteko.

Aplikazio eszenatokiak

Konfigurazio

Zuntz optikoko roll 20 km

Zuntz diametroa: 0,28M

Produktuaren izena: Zuntz optikoko isurketa kutxa

Sarre materiala: erretxina

Zuntz optikoko kablea kanpoko diametroa: 0,28 mm ± 0,01

Luzera: 20 km

Mota optikoa: g657a2

Lan-tenperatura: -40 ~ 85 ℃

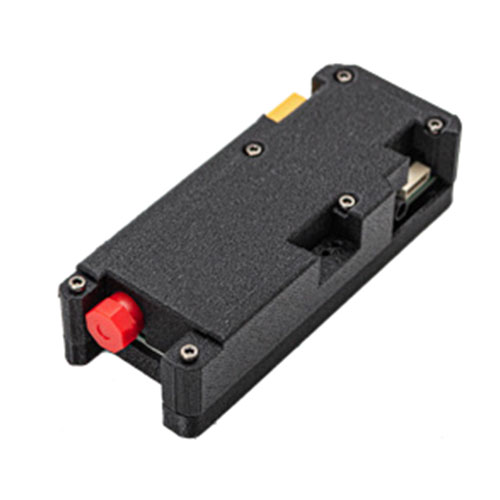

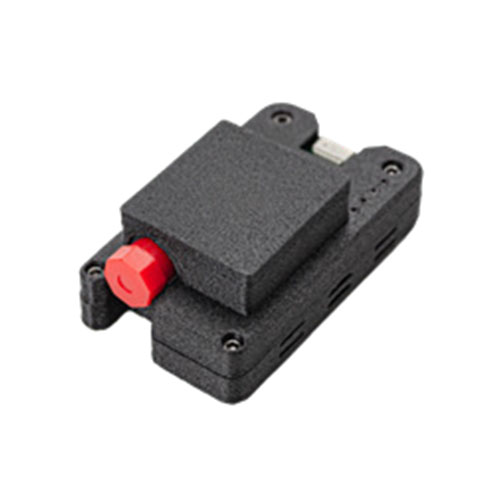

Aire unitate

Hornidura: 5.5V-26V

Gorputzaren tamaina: 63 * 37 * 23mm

Gorputzaren pisua: 31 ± 2G

Autobusaren seinalea: CRSF

Bideoa: analogikoa

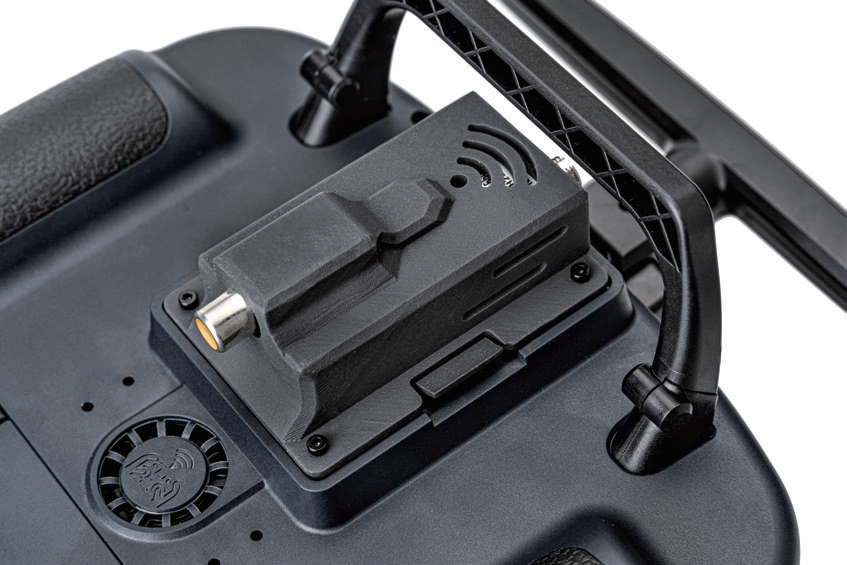

Beheko Unitatea

Hornidura: 5.5V-26V

Gorputzaren tamaina: 65 * 49 * 45mm

Gorputzaren pisua: 56,4G

Zuntz optiko interfazea: FC

Bideo irteera portua: RCA_8.4

RC Protokoloa: CRSF
