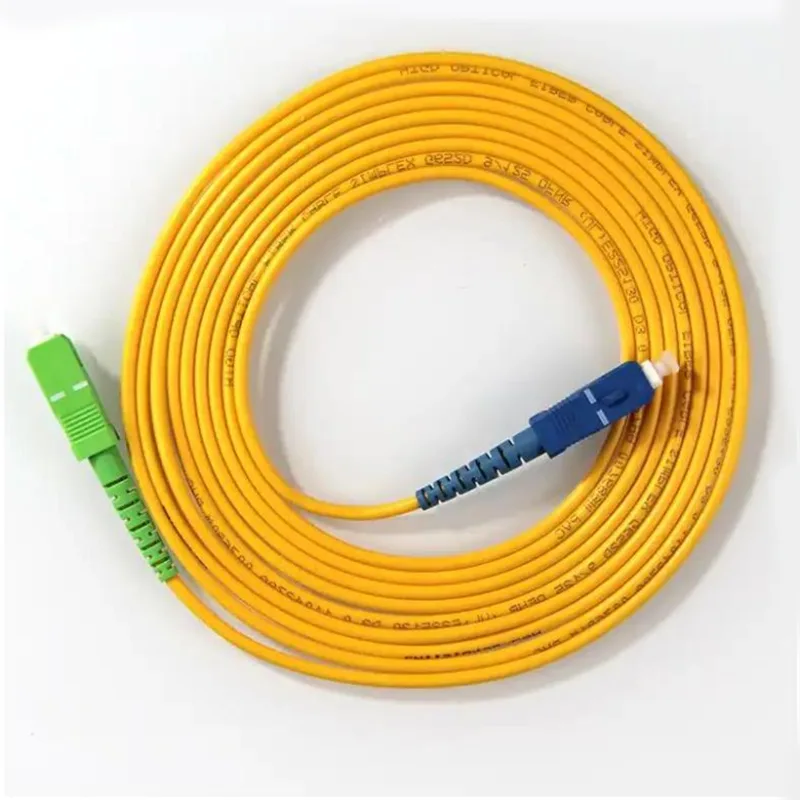

3 mm-ko kable biribila SC/APC-SC/UPC adabaki kableak

Orientalfiber 3mm Round Cable SC/APC- SC/UPC Patch Cords are designed for stable optical signal transmission in structured cabling systems. As a China fiber optic cable manufacturer and supplier, Orientalfiber focuses on consistent connector performance, controlled insertion loss, and reliable return loss values. This product is suitable for data centers, FTTH deployment, and telecom network integration where consistent connection quality and flexible routing are required.

Bidali kontsulta

Produktuaren Deskribapena

Orientalfiber 3 mm-ko kable biribila SC/APC-SC/UPC adabaki kableak G657A1 modu bakarreko zuntz erabiliz eraikitzen dira, bihurgune erresistentzia eta seinale baxua behar duten aplikazioak onartzen dituzte. 3,0 mm-ko kanpoko diametroarekin eta LSZH jaka batekin, kablea segurtasuna eta kableen kudeaketa garrantzitsuak diren barruko inguruneetarako egokia da.

Txinako fabrikatzaile eta hornitzaile gisa, Orientalfiber-ek adabaki kable bakoitza fabrika amaitu eta probatu dela ziurtatzen du entregatu aurretik. SC/APC eta SC/UPC konektoreen konbinazioak sareko interfaze desberdinetan hedatzea ahalbidetzen du, bateragarritasun-kezkak murrizten ditu instalazioan zehar.

Aplikazio-eszenatokiak

Datu zentroen kableatu sistemak eta rack-rack konexioak
FTTH (Fiber to the Home) instalazioak
Ethernet eta banda zabaleko sareko transmisioa
Bizkarrezurra, horizontala eta igoerako kableatuak
Bideo, datu eta ahots seinaleen transmisio-sistemak
Saiakuntza optikoko eta neurtzeko ekipoen konexioak

Oinarrizko Ezaugarriak

Konektorearen errendimendu egonkorra

SC/APC eta SC/UPC konektoreek atzeko isla baxua eta seinalearen transmisio egonkorra bermatzen dute
Zeramikazko ferrulak zuntz lerrokatzea zehatza eskaintzen dute
Errendimendu koherentearekin errepikatutako konexioak onartzen ditu

Errendimendu Optiko Kontrolatua

Txertazio-galera ≤0,30 dB-tan kontrolatua
Itzuli-galera ≥55 dB (APC) eta ≥50 dB (UPC)
1310 nm eta 1550 nm-ko transmisio-leihoetarako optimizatuta

Kableen diseinu malgua eta iraunkorra

3 mm-ko kable-egitura biribila bideratzeko eta manipulatzeko
G657A1 zuntzak toleste-baldintza estuagoak onartzen ditu
Gutxieneko bihurgune-erradioa ≥20mm instalazio praktikoetarako

Segurtasuna eta betetzea

Barruko segurtasun eskakizunetarako LSZH (Low Smoke Zero Halogen) jaka
ROHS betetzen duten materialak
Funtzionamendu tenperatura -25 ℃ eta + 65 ℃ bitartean

Fitxa teknikoa:

Eraikuntzak	Unitatea	Deskribapenak
Zuntz modua		Modu bakarra: ITU-T G657A1
Zuntz kopurua		Simplex
Uhin-luzera	nm	1310/1550
Txertatze-galera	dB	≤0,30
Itzulera galera	dB	≥55 (APC) ≥50 (UPC)
Thight-Buffer Zuntzaren Diametroa	um	900
Thight-Buffer Zuntz Kolorea		Zuria
Kable jaka kolorea		Horia
Kable jaka materiala		LSZH
Kablearen Diametroa	mm	Φ3,0 ±0,20
Luzera	m	3,0 +0,1/-0
Konektore mota		SC/APC (berdea) SC/UPC (urdina)
Aurpegiko leuntzea		APC eta UPC
Ferrularen materiala		Zeramika
Konexioaren errepikakortasuna		> 800 aldiz
Bihurtze-erradio minimoa	mm	≥20
Zuntz/kable atxikipena elkartu	N	50N±2N 5N/s 120seko iraupena
Funtzionamendu-tenperatura	℃	-25 ℃ ~ +65 ℃
Biltegiratze Tenperatura	℃	-25 ℃ ~ +65 ℃

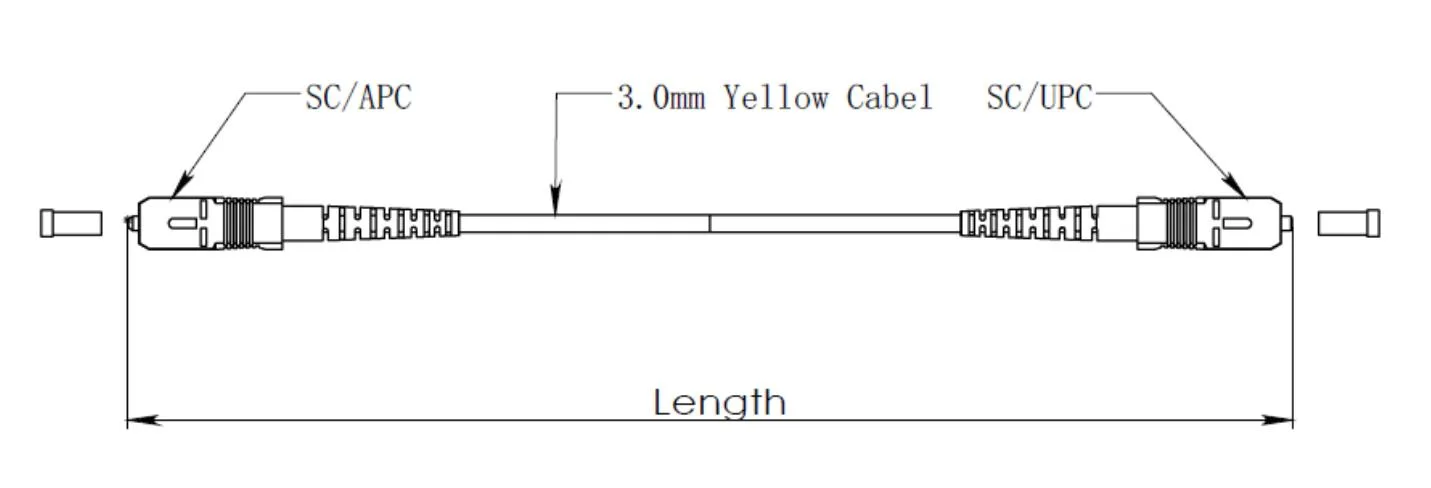

Dimentsioko marrazkia:

3mm Round Cable SC/APC- SC/UPC Patch Cords

Kableen eraikuntza:

3mm Round Cable SC/APC- SC/UPC Patch Cords

Elementuak		Zehaztapenak
Buffer zuntz estua	Zuntz kopurua	1
	Zuntz mota	G.657A1
	Zuntz Kolorea	Urdina
	Materiala	LSZH
	Diametroa	Φ0,9 ± 0,05 mm
	Buffer estua Kolorea	Zuria
Indarreko kidea	Materiala	Poliesterrezko haria
Kanpoko zorroa	Materiala	LSZH
	Diametroa	Φ3,0 ± 0,2 mm
	Kanpoko zorroa Kolorea	Horia
Tinta marka	Kolorea	Beltza

Zuntzaren ezaugarria:

Kable-zuntzaren ezaugarri guztiak (kable amaituaren zuntza) gutxienez ITU-T G.657A1 Gomendioaren araberakoak izango dira eta honako hauek izango dira.

Elementua	Zehaztapena
Zuntz mota	Modu bakarra
Zuntz-materiala	Dopatutako silizea
Atenuazio-koefizientea @ 1310 nm @ 1383 nm @ 1460 nm @ 1550 nm @ 1625 nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kablearen mozketaren uhin-luzera	≤ 1260 nm
Zero sakabanaketa uhin-luzera	1300 ~ 1324 nm
Zero-dispertsio-malda	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Dispertsio kromatikoa @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm. km)
Modu eremuaren diametroa @ 1310 nm	8,8±0,4um
Nukleoa / Estalitako zentrokidetasun errorea	≤ 0,5 um
Estalduraren diametroa	125,0 ± 0,7 um
Estaldura ez-zirkulartasuna	≤%5
Lehen mailako estalduraren diametroa	242 ± 7 um
Konzentrikotasuna Lehen mailako estaldura / estaldura	≤10 µm
Estaldura ez-zirkulartasuna	≤%0,7
Atenuazioa kablearen tolestura galerarekin 1 bira 1 erradioa 10 mm 10 bira 1 erradioa 15 mm	1550nm ≤Δ0.75dB/km 1625nm ≤Δ1.5dB/km 1550nm ≤Δ0.25dB/km 1625nm ≤Δ1.0dB/km

Fabrikazioa eta Kalitate Kontrola

Orientalfiber 3 mm-ko kable biribila SC/APC-SC/UPC adabaki kable bakoitzak fabrikako %100eko probak egiten ditu, txertatze-galerak eta itzulera-galerak egiaztatzea barne. Ekoizpen prozesu egituratuak dituen Txinako fabrika gisa, Orientalfiber-ek loteetan kalitate koherentea mantentzen du arreta, eta hori garrantzitsua da eskala handiko erosketa eta ingeniaritza proiektuetarako.

Orientalfiber Manufacturing Strength buruz

Jiangsu Xuben Photoelectric Technology Co., Ltd lau lantegi dituen taldeko enpresa bat da, barruko zuntz optikoko kableak, kanpoko kableak, ODN osagai optikoak eta sare optikoko ekipoak estaltzen dituena. Ekoizpen-eremu osoa 15.000 metro koadrotara iristen da, urteko 20 milioi USD-ko ekoizpen-balioarekin.

Konpainiak zuntz optikoko sareko soluzio osoak eskaintzen ditu telekomunikazio-operadoreetarako, difusio-sistemetarako eta komunikazio industrialetarako proiektuetarako. Produktuak asko erabiltzen dira energia-sistemetan, trenbide-garraioan, autobideetan eta eskala handiko azpiegitura-sareetan.

ISO9001 kalitatea kudeatzeko sistemarekin eta ISO45001 laneko osasun eta segurtasun ziurtagiriarekin, enpresak ekoizpen eta kalitate kontrol prozesu estandarizatuak mantentzen ditu. Orientalfiber 3 mm-ko kable biribila SC/APC-SC/UPC adabaki kableak barneko zein nazioarteko merkatuetara hornitzen dira, ingeniaritza-proiektu ertain eta handiak onartzen dituzte.

Ohiko galderak

Zein da SC/APC eta SC/UPC konektoreen arteko aldea?

SC/APC konektoreek mutur angeludun aurpegia dute (normalean 8 gradukoa) eta horrek atzeko isla murrizten du, eta doitasun handiko sistema optikoetarako egokiak dira. SC/UPC konektoreek gainazal leundua dute eta sare-konexio orokorretan erabili ohi dira.

Kablearen luzera pertsonalizatu al daiteke?

Bai, Orientalfiber 3 mm-ko kable biribila SC/APC-SC/UPC adabaki kableek luzera pertsonalizatuak onartzen dituzte instalazio-baldintza ezberdinekin bat etortzeko.

Adabaki kable hau barruko inguruneetarako egokia al da?

Bai, LSZH jakaren materialak barruko erabilerarako egokia egiten du, batez ere suteen segurtasuna eta ke isurketa txikia behar diren inguruneetan.

Zenbat aldiz berrerabili daiteke konektorea?

Konektoreak 800 estekatze-ziklo baino gehiago onartzen ditu erabilera-baldintza arruntetan, errendimendu optiko egonkorra mantenduz.
