Boterea itzali gabe instalatu daiteke
Onartu gantzean, jarraipenaren aurkako errendimendu bikainarekin
Pisu arinak eta kable txikiko diametroak izotzaren eta haizearen eragina eta karga dorre eta euskarrietan eragina murrizten dute
Lau-luzera handiak eta tarte handiena 1000m baino gehiago dira
Tentsio indarra eta tenperatura ezaugarriak
Diseinuaren bizitza esparrua 30 urte baino gehiagokoa da
Aireko zuntz optikoko kablearen auto-babeslediarekiko diseinu guztien diseinuak, berriz, energia-lerroen egoera guztiz aintzat hartzen du eta maila desberdinetako tentsio handiko transmisio-lerroetarako egokia da. 10KV eta 35 kv-ko lineak, polietilenoa (PE) ganga erabil daiteke; 110kv eta 220kV-ko lineetarako, kable optikoaren zintzilikatzeko puntuaren zehaztu behar da eremu elektrikoaren indarra kalkulatuz eta kanpoko ganan erabiliz. Aldi berean, aramid kopurua eta bihurritzeko prozesu perfektua kontu handiz diseinatuta daude.
ADSS kableak IEEE 1222 estandarra eta IEC 60794-1 ditu.

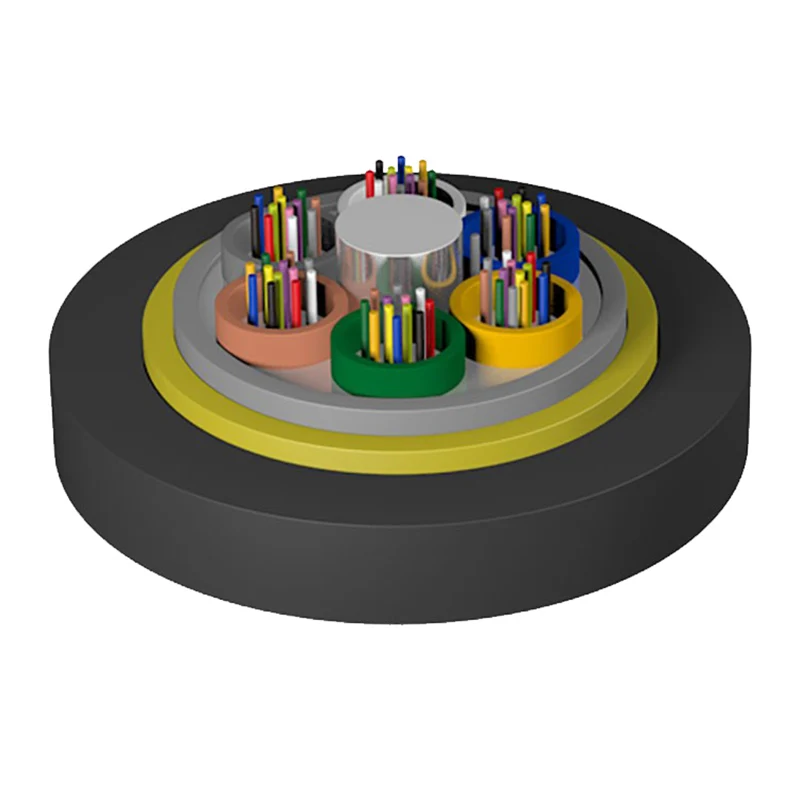

1. Frp indarraren kidea
2. zuntz
3. Hodia betetzeko konposatua
4. Hodi soltea
5. Kablearen betetzea konposatua
6. PE barruko ganga
7. Aramid Yarn
8. PE / Kanpoko ganan
|
Erre. Kanpoko diametroa (mm) |
Erre. Pisu (kg / km) |
Re rec. Eguneko Max. Lan-tentsioa (KN) |
Max lan egiteko tentsioa (KN) |
Break indarra (KN) |
Strenght-eko kidea CSA (Mm2) |
Elastikotasun modulua (KN / MM2) |
Bero hedapen koefizientea × 10-6 / k |
Tarte egokia (NESC araua, m) |
||||
|
Pe sheath |
Gantzean |
A |
B |
C |
D |
|||||||
|
11.8 |
117 |
124 |
1.5 |
4 |
10 |
4.6 |
7.6 |
1.8 |
160 |
100 |
140 |
100 |
|
12.0 |
121 |
129 |
2.25 |
6 |
15 |
7.6 |
8.3 |
1.5 |
230 |
150 |
200 |
150 |
|
12.3 |
126 |
134 |
3.0 |
8 |
20 |
10.35 |
9.45 |
1.3 |
300 |
200 |
290 |
200 |
|
12.6 |
133 |
141 |
3.6 |
10 |
24 |
13.8 |
10.8 |
1.2 |
370 |
250 |
350 |
250 |
|
12.8 |
138 |
145 |
4.5 |
12 |
30 |
14.3 |
11.8 |
1.0 |
420 |
280 |
400 |
280 |
|
13.1 |
145 |
153 |
5.4 |
15 |
36 |
18.4 |
13.6 |
0.9 |
480 |
320 |
460 |
320 |
|
13.5 |
155 |
163 |
6.75 |
18 |
45 |
22.0 |
16.4 |
0.6 |
570 |
380 |
550 |
380 |
|
13.8 |
163 |
171 |
7.95 |
22 |
53 |
26.4 |
18.0 |
0.3 |
670 |
460 |
650 |
460 |
|
14.4 |
177 |
186 |
9.0 |
26 |
60 |
32.2 |
19.1 |
0.1 |
750 |
530 |
750 |
510 |
|
14.6 |
182 |
191 |
10.5 |
28 |
70 |
33.0 |
19.6 |
0.1 |
800 |
560 |
800 |
560 |
|
14.8 |
195 |
204 |
12.75 |
34 |
85 |
40.0 |
20.1 |
0.1 |
880 |
650 |
880 |
650 |
Biltegiratze / Eragiketa tenperatura: -40 ℃ - + 70 ℃
|
Zuntz optiko mota |
(+ 20 ℃) |
banda zabalera |
Zenbakizko irekiera |
Ebaki kable optikoaren uhin luzera |
||||
|
@ 850nm |
@ 1300nm |
@ 1310m |
@ 1550NM |
@ 850nm |
@ 1300nm |
|||
|
G.652 |
--- |
--- |
≤0.36DB / km |
≤0.22db / km |
--- |
--- |
--- |
≤1260nm |
|
G.655 |
--- |
--- |
≤0.40db / km |
≤0.23DB / km |
--- |
--- |
--- |
≤1450NM |
|
50 / 125μm |
≤3.3db / km |
≤1.2db / km |
--- |
--- |
≥500mhz · km |
≥500mhz · km |
0,200 ± 0,015 dagoeneko |
--- |
|
62.5 / 125μm |
≤3.5db / km |
≤1.2db / km |
--- |
--- |
≥200mhz · km |
≥500mhz · km |
0,275 ± 0,015 dagoeneko |
--- |
Oharra:
a. ADSS kableen zati bat taulan agertzen da soilik taulan, iragarkien kableak beste espazio batzuekin kontsultatu daitezke.
b. Taulan zehaztapenak ez dira altuera desberdintasunik eta instalazio-garbiketa% 1 da
c. Zuntz kopurua 2 eta 72 da, zuntzak identifikatzea estandar nazionala betetzen du
