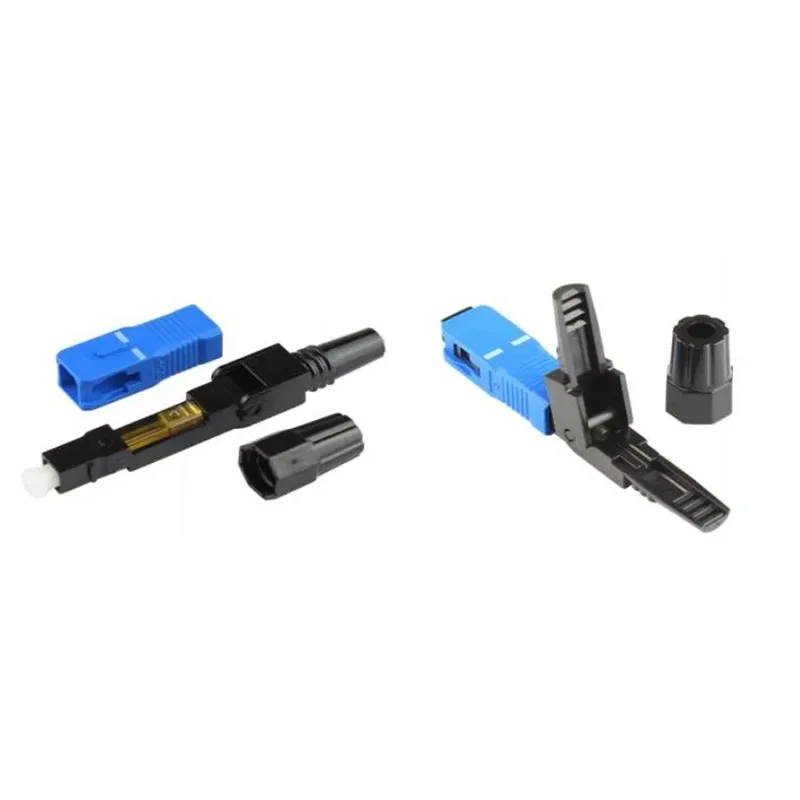

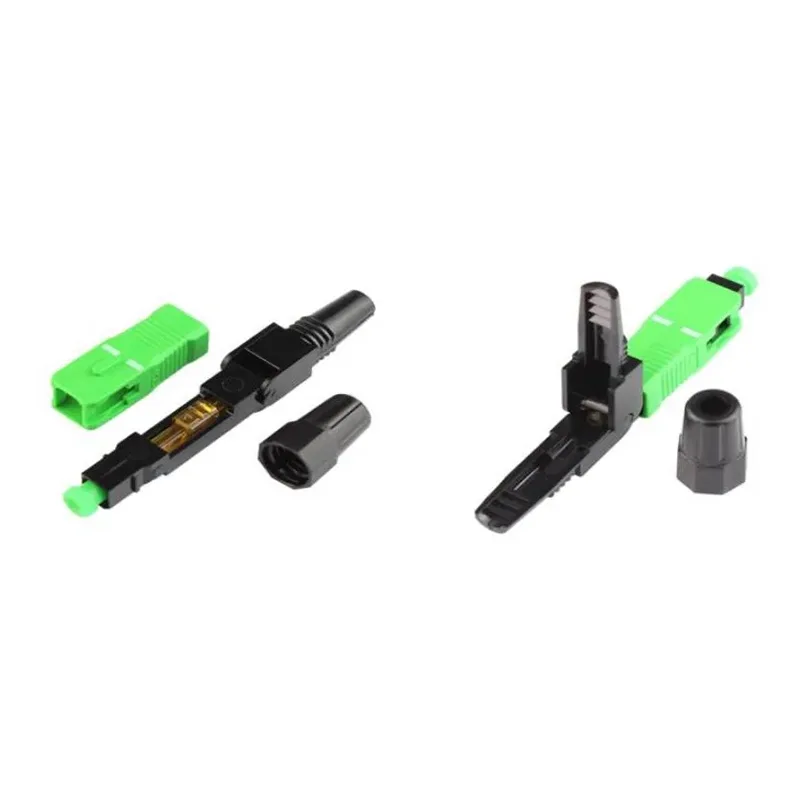

FAC-SC/APC-03 FAC-SC/UPC-03 Field Assembly Konektorea

Orientalfiber FAC-SC/APC-03 eta FAC-SC/UPC-03 eremuko muntaketa-konektoreak zuntz-instalazio tradizionalaren erronka arruntak kentzeko diseinatuta daude, denbora asko behar duten prozedurak, konplexutasuna eta errore-tasa handiak barne. Konektore hauekin, teknikariek zuntz amaiera bakar bat osa dezakete 15 segundotan fusio-splicing edo tresna espezializatu garestiak behar izan gabe, FTTH proiektuen, datu-gelen eguneratzeen eta enpresa-sare-instalazioen hedapen-efizientzia nabarmen hobetuz.

Nork Behar Du

Konektore hau aproposa da: - Zuntz bolumen handiak azkar instalatu behar dituzten telekomunikazio-kontratistak. - Zehaztasun handiko eta galera baxuko konexioak behar dituzten datu zentroen operadoreak. - Enpresen sareko administratzaileak datu-gela berritzea edo LAN hedapenak erraztu nahi dituztenak. - FTTH instalazio-taldeak zuntz azkar eta fidagarrien inplementazioa behar duten egoitza-sareetarako edo merkataritza-sareetarako.

Zergatik da hobea

Orientalfiber FAC konektoreak hainbat arrazoirengatik nabarmentzen dira: -Errendimendu optiko handia:Txertazioaren galera ≤0.5dB (ohikoa ≤0.3dB), itzulera galera ≥50dB (UPC) eta ≥55dB (APC), seinalearen transmisio egonkorra bermatuz. -Iraunkortasun mekanikoa eta ingurumena:500 estekatze-ziklo jasaten ditu, 20N lineako trakzio-proban, eta -40 °C-tik +85 °C arteko tenperaturetan funtzionatzen du. -Berrerabilgarriak:10 aldiz baino gehiago instalatu daiteke errendimendua mantenduz, mantentze-kostuak murriztuz. -Instalazio azkarra:Gutxi gorabehera 15 segundo zuntz bakoitzeko, funtzionamendu intuitiboa fusio-elikadura ekiporik gabe. -Zuzeneko ONU eta 86 socket estandar bateragarritasuna:Egokigailuen beharra murrizten du, proiektuaren kostu orokorra murriztuz.

Nola erabili

1. Prestatu zuntza eta ziurtatu aurrez txertatutako punta garbi dagoela. 2. Sartu zuntza FAC konektorean, ziurtatu eta estutu poliki-poliki. 3. Konektatu zuzenean ONU edo adabaki panelera berehalako abiadura handiko seinalearen transmisio egonkorra lortzeko. Aurretik: zuntz instalazioak denbora asko hartzen du, akatsak izateko joera du eta hainbat urrats behar ditu. Ondoren: tokiko muntaketa azkarrak, seinale egonkorra eta instalazio sinplifikatuak eskulana eta proiektuaren denbora aurrezten dute.

Bezeroen iritzia

Txinako FTTH proiektu handiek instalazioaren eraginkortasunaren % 40ko igoera eta kostu orokorren % 15eko murrizketa jakinarazi zuten Orientalfiber FAC konektoreak erabiliz. - Datu-zentroen sarearen eguneratzeek txertatze eta itzulera-galera egonkorra erakutsi zuten, mantentze-lanak eta birmoldaketak murriztuz. - Nazioarteko telekomunikazio-operadore anitzek konektore hauek hartzen jarraitzen dute energia, trenbide, autobide eta industria sareen front-end inplementazioetarako.

Ohiko kezkak

-Bateragarritasuna:125μm-ko modu bakarreko zuntzak onartzen ditu, 652 eta 657 estandarrekin bateragarriak, ONU eta barruko kableatuak zuzenean bat datozenak. -Kalitatearen bermea:ISO9001 kalitatearen kudeaketarekin eta ISO45001 laneko segurtasun eta osasun sistemarekin ziurtatua. -Hornikuntza eta Logistika:Orientalfiber-ek lau lantegi eta hornikuntza-kate oso bat ditu eskaera handien entrega puntuala bermatzeko. -Berrerabilgarritasuna:10 aldiz baino gehiago instalatu daiteke, etengabeko presioa murriztuz.

Zergatik jokatu orain

Orientalfiber FAC-SC/APC-03 edo FAC-SC/UPC-03 konektoreak aukeratzeak aukera ematen du: - Berehala hobetu tokian zuntz instalazioaren eraginkortasuna - Proiektuaren kostuak eta birlanketa arriskua murriztea - Epe luzerako sarearen egonkortasuna bermatzea - Fabrikaren hornikuntza zuzenaz eta laguntza globalaz baliatu Zuntz optikoko irtenbideen hornitzaile profesional gisa, Orientalfiber-ek errendimendu handiko eremuko muntaketa-konektore fidagarriak eskaintzen ditu telekomunikazioetarako, FTTHrako, enpresa-sareetarako eta datu-zentroetarako, zuntz-instalazio konplexuak sinple eta eraginkorrak eginez.

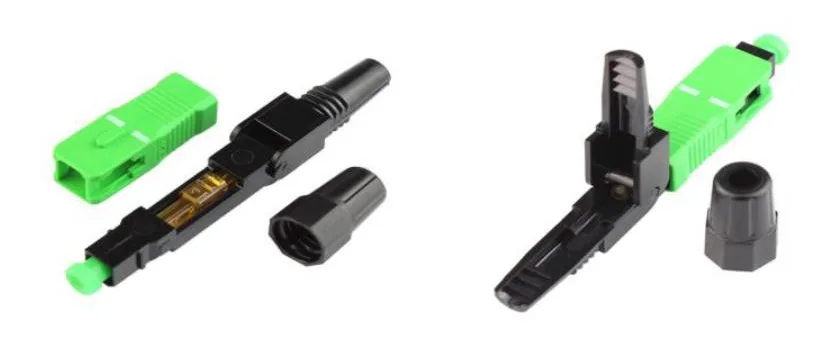

FAC-SC/APC-01

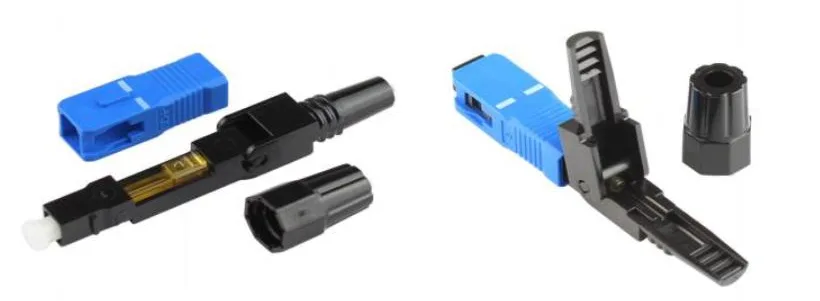

FAC-SC/UPC-01

Aplikazioa FTTx, Data Room Transformation

Zehaztapen teknikoak:

Elementua	Parametroa
Kablearen esparrua	3,0 x 2,0 mm
Tamaina:	59 * 8,7 * 8,3 mm eta 55 * 8,7 * 8,3 mm
Zuntzaren Diametroa	125μm (652 eta 657)
Estalduraren Diametroa	250μm
Modua	SM
Eragiketa Denbora	15 s inguru (zuntz aurreezarpena kendu)
Txertatze-galera	≤ 0,5 dB gehienez/normalean ≤0,3 dB (1310 nm eta 1550 nm)
Itzulera galera	≥50dB UPCrako, ≥55dB APCrako
Arrakasta-tasa	> %98
Garai berrerabilgarriak	> 10 aldiz
Zuntz biluziaren indarra estutu	> 5 N
Trakzio Erresistentzia	> 50 N
Tenperatura	-40 ~ +85 C
Lineako trakzio erresistentzia proba (20 N)	IL sorta≤0.3dB RL tartea≤5dB
Iraunkortasun mekanikoa (500 aldiz)	IL sorta≤0.3dB RL tartea≤5dB
Jaitsiera proba (4 m hormigoizko zorua, norabide bakoitzean behin, guztira hiru aldiz)	IL sorta≤0.3dB RL tartea≤5dB

Konponbide garrantzitsuak:

● Funtzionamendu erraza, konektorea zuzenean erabil daiteke ONUn, 5 kg baino gehiagoko indarrarekin ere, oso erabilia da sarearen iraultzaren FTTH proiektuan. Entxufeen eta egokigailuen erabilera ere murrizten du, proiektuaren kostua aurrezten du.

● 86 entxufe eta egokitzaile estandarrekin, konektoreak erorketa kablearen eta adabaki kablearen arteko konexioa egiten du. 86 entxufe estandarrak babes osoa eskaintzen du bere diseinu bereziarekin.

● Eremuan munta daitekeen barruko kablearekin, pigtailarekin, adabaki kablearekin eta datu-gelako adabaki kablearekin konektatzeko eta zuzenean ONU espezifikoetan erabiltzen da.
