8. irudia Zuntz optikoko kablea

8 zuntz optikoko kablearen egitura 250μm-ko zuntz optikoa modulu handiko materialez egindako hodi solte batean jartzea da, eta hodi solteak konposatu iragazgaitzaz betetzen da. Kablearen erdigunea metalezko indartze nukleoa da, eta hodi solteak (eta soka betetzea) erdiko indartzeko corearen inguruan bihurritu egiten dira kable zirkular core core bat osatzeko. Kablearen nukleoa longitudinez, plastikozko estalitako aluminiozko zinta (APL) geruza batekin bilduta dago eta altzairuzko alanbre-kateekin integratu da 8 formako polietilenoko ganga batean.

Bidali kontsulta

Produktuaren Deskribapena

Ezaugabe

Altzairuzko alanbre kateak tentsio handiko indarra du, eta horrek auto-euskarria errazten du eta instalazio kostuak murrizten ditu.

Errendimendu mekaniko eta tenperatura ona

Hodi material solteak hidrolisiarekiko erresistentzia ona eta indar handia ditu

Hodi betetzeko konposatu bereziak zuntz babes kritikoa bermatzen du

Ondorengo neurriak hartzen dira kablearen estankoa ziurtatzeko:

-Erritu indarraren erdiko kide gisa erabiltzen den alanbrea

-Loose hodi betegarria, konposatua

-100% kablearen oinarrizko betetzea

-Pll Hezetasun Barrera

Estandarrak

GYTC8A kableak YD / T 1155 araua betetzen du, baita IEC 60794-1 ere.

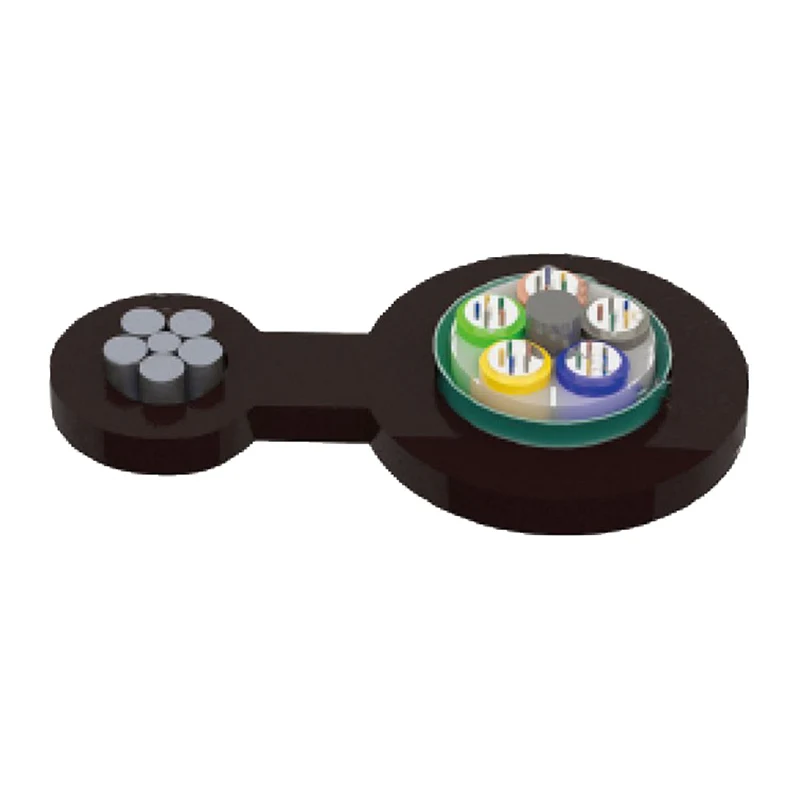

Egitura marrazkia

1. Hariak kate

2. Pe ganga

3. zuntz

4. Hodia betetzeko konposatua

5. Hodi soltea

6. Kable betetzeko konposatua

7. Indar zentraleko kidea

8. apl

9. pe shreath

Figure 8 Fiber Optic Cable

Parametro teknikoak

Kable mota (2 zuntzek handitu dute)	Zuntz kopurua	Hodiak	Betilezko	Kablearen pisua (Erref) (kg / km)	Tentsio indarra Epe luzea / laburra (N)	Erresistentzia birrindu Epe luzea / laburra (N / 100mm)	Okertu erradioa Estatikoa / dinamikoa (mm)
Gytc8a-2 ~ 6xn	2 ~ 6	1	4	158	Messenger alokairuko alokairuaren diametroaren arabera	300/1000	10D / 20D
Gytc8a-8 ~ 12xn	8 ~ 12	2	3	158
Gytc8a-14 ~ 18xn	14 ~ 18	3	2	158
Gytc8a-20 ~ 24xn	20 ~ 24	4	1	158
Gytc8a-26 ~ 30xn	26 ~ 30	5	0	158
Gytc8a-32 ~ 36xn	32 ~ 36	6	0	167
Gytc8a-38 ~ 48xn	38 ~ 48	4	1	172
GYTC8A-50 ~ 60xN	50 ~ 60	5	0	172

Biltegiratze / Eragiketa tenperatura: -40 ℃ - + 70 ℃

Ezaugarri optikoak

Zuntz mota	Arsuntzazioa (+ 20 ℃)				Banda zabalera		Zenbakizko irekiera	Kablearen ebakidura uhin-luzera λcc
Zuntz mota	@ 850nm	@ 1300nm	@ 1310m	@ 1550NM	@ 850nm	@ 1300nm	Zenbakizko irekiera	Kablearen ebakidura uhin-luzera λcc
G.652	---	---	≤0.36DB / km	≤0.22db / km	---	---	---	≤1260nm
G.655	---	---	≤0.40db / km	≤0.23DB / km	---	---	---	≤1450NM
50 / 125μm	≤3.3db / km	≤1.2db / km	---	---	≥500mhz · km	≥500mhz · km	0,200 ± 0,015 dagoeneko	---
62.5 / 125μm	≤3.5db / km	≤1.2db / km	---	---	≥200mhz · km	≥500mhz · km	0,275 ± 0,015 dagoeneko	---

Oharra:

a. XN atzizkiak zuntz mota adierazten du

b. Zuntz eta hodien koloreen moldaketak kolore identifikazio taulan zehazten dira

c. Kableak ez du kanpoko ingurunean 6 hilabete baino gehiago gorde behar, kablearen bobina egoera ona mantentzeko

Aplikazioa: Airetik babesteko

Figure 8 Fiber Optic Cable
