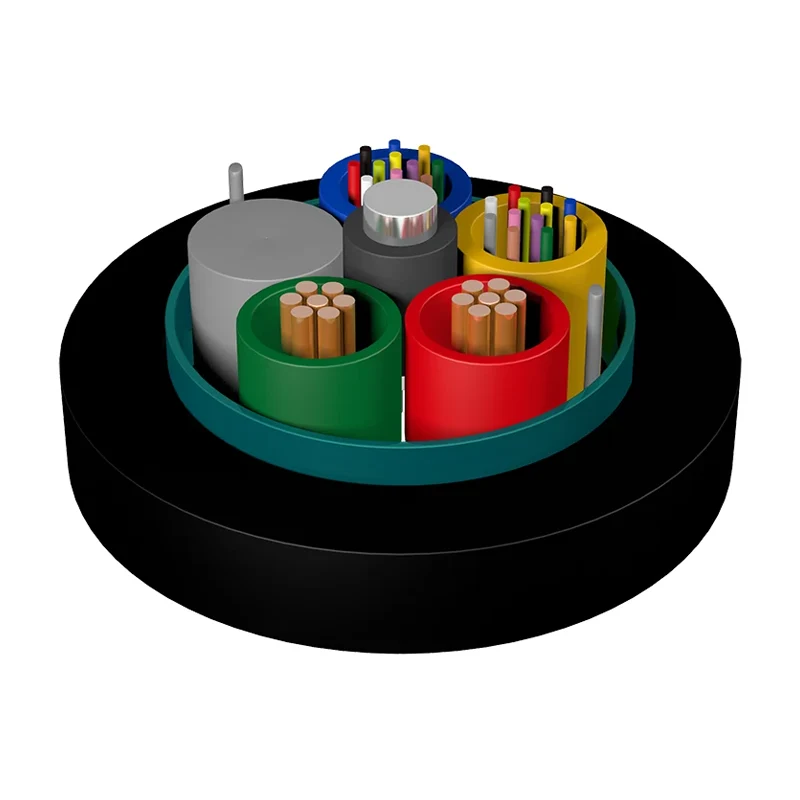

Hybrido Optiko eta Elektriko Stranded Hodi Solteko Kable GDTS

Hodi solteko kable optiko eta elektriko hibridoa GDTS potentzia eta seinaleen transmisio integratzeko diseinatuta dago, zuntz optikoak kobrezko eroaleekin konbinatuz kable bakarrean. Orientalfiber-ek, Txinan oinarritutako hornitzaile eta fabrikatzaileak, fabrikatua, GDTS kable honek metalezko sendotasuneko kide zentrala, babes-konposatuez betetako hodi solteak eta altzairuzko zinta korrugatuzko armadura ditu, guztiak PE kanpoko estalki iraunkor batek babestuta. Ingurune gogorretan errendimendu fidagarria izateko diseinatuta dago eta hodietako eta aireko instalazioak onartzen ditu, oinarrizko estazio banatuko sistemak eta sare industrialak hedatzea erraztuz, kontratazio eta eraikuntza kostuak murrizten dituen bitartean.

Bidali kontsulta

Produktuaren Deskribapena

Ekialdeko zuntza-ek eskaintzen duHybrido Optiko eta Elektriko Stranded Hodi Solteko Kable GDTS, abiadura handiko datu-transmisioa eta energia-emate fidagarria egitura-unitate bakar batean integratzeko diseinatutako irtenbide espezializatua. Kable konposatu hau telekomunikazio-azpiegitura modernoen eboluzio-eskariei erantzuteko diseinatuta dago, bereziki espazioaren eraginkortasuna eta instalazio erraztua funtsezkoak diren tokietan.

Produktuaren ikuspegi orokorra eta materialen konposizioa

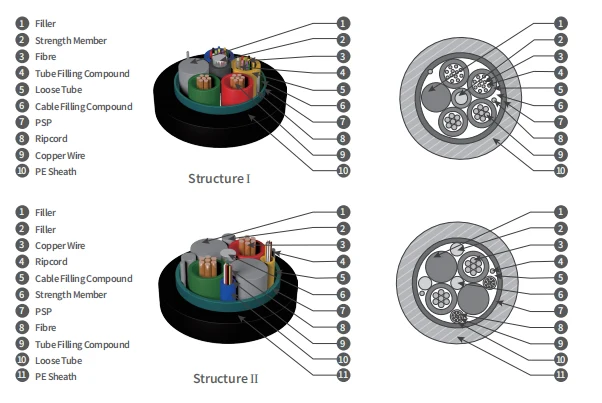

TheHybrido Optiko eta Elektriko Stranded Hodi Solteko Kable GDTSgeruza anitzeko arkitektura sofistikatua erabiltzen du. Bere muinean, indargarri metaliko batek beharrezko trakzio-ersistentzia ematen du. Zentro honen inguruan, modulu handiko plastikoz egindako hodi solteak daude, zuntz optikoak eta betegarri babesgarriak biltzen dituztenak.

Hodi horien ondoan integratuta daude kobrezko hari isolatuak, baldintza elektriko zehatzetarako konfiguratuta. Nukleo-multzo hau altzairuzko zinta korrugatuzko armadura batek babesten du, inpaktu mekanikoen eta karraskarien kalteen aurkako babes sendoa eskaintzen duena. Egitura osoa polietilenozko (PE) kanpoko zorro iraunkor batekin amaituta dago, epe luzerako egonkortasuna bermatuz ingurune baldintza gogorretan.

Funtsezko abantaila teknikoak

Potentzia eta seinale integratua:Kobrezko eroaleak eta zuntz optikoak konbinatuz,Hybrido Optiko eta Elektriko Stranded Hodi Solteko Kable GDTSlinea elektriko bereizien beharra ezabatzen du, kablearen arkitektura sinplifikatuz.
Erresilientzia mekanikoa:Altzairuzko zinta korrugatuzko blindajeak eta metalezko erresistentzia-kideek errendimendu fidagarria ahalbidetzen dute tentsio handiko inguruneetan, hodietako eta aireko instalazioetan barne.
Ingurumen-egonkortasuna:Hodi solteen diseinuak eta hezetasunarekiko erresistenteak diren betegarri-konposatuek zuntzak tenperatura-gorabeheretatik eta ur-sarreratik babesten dituzte.
Eraginkortasun operatiboa:Urruneko ekipoen elikadura-hornidura zentralizatzeak tokiko elektrizitate guneen koordinazioaren beharra murrizten du eta ohiko mantentze-lanak errazten ditu.

Lehen mailako aplikazio-eszenatokiak

Banatutako Oinarri Estazio Sistemak (BBUtik RRUra)

Honen erabilera-kasu nagusiaEkialdeko zuntza' s GDTS kablea Eraikinaren Oinarrizko Banda Unitatea (BBU) eta Urruneko Irrati Unitatea (RRU) arteko konexioa da DC urruneko elikadura-hornidura sistemetan. Banda-zabalera handiko seinaleak aldibereko transmisioa eta beharrezkoa den potentzia elektrikoa urruneko antena-unitateei ematea ahalbidetzen du.

Hiri Azpiegiturak eta Industria Sareak

Telekomunikazioetatik haratago, hauHybrido Optiko eta Elektriko Stranded Hodi Solteko Kable GDTStrenbide-garraioan, autobideen monitorizazio-sistemetan eta sare adimendunen elektrizitate-banaketan hedatzen da non lokalizatutako energia iturriak erabilgarri ez dauden edo instalatzeko zailak diren.

Proiektua gauzatzea eta kostuen kudeaketa

erabilizHybrido Optiko eta Elektriko Stranded Hodi Solteko Kable GDTSproiektuaren gastu orokorrak nabarmen murrizten laguntzen du. Beharrezko materialen bolumena murriztuz eta instalazio-epea laburtuz, operadoreek kontratazio- eta eraikuntza-kostu txikiagoak lor ditzakete. Ikuspegi erraztu honek gainezka dauden kanalizazioetan eta kable-errotuetan aztarna fisikoa murrizten du.

Ekialdeko zuntza-i buruz (Jiangsu Xuben Photoelectric Technology)

Jiangsu Xuben Photoelectric Technology Co., Ltd taldearen barruan,Ekialdeko zuntzaBarruko/kanpoko kableak eta ODN osagaiak ekoizten dituen 15.000 metro koadroko azpiegitura batean jarduten du. Urteko 20 milioi USD-ko ekoizpen-balioarekin, konpainiak nazioarteko estandar zorrotzak betetzen ditu, ISO9001 eta ISO45001 barne. Gure fabrikazio-prozesuak zehaztasuna eta maila profesionaleko iraunkortasuna du ardatz, mundu mailan eskala handiko ingeniaritza-proiektuak onartzen.

Maiz egiten diren galderak

1. Kobrezko alanbrearen zehaztapenak pertsonalizatu al daitezke?

Bai, barruko kobrezko eroaleen kopurua eta zabaleraHybrido Optiko eta Elektriko Stranded Hodi Solteko Kable GDTSurruneko ekipoen tentsio eta korronte espezifikoen arabera doitu daiteke.

2. Zeintzuk dira kable honen instalazio-mugak?

GDTS kable hibridoa polifazetikoa da, kanalizazioak (hodiak) hedatzeko eta aireko instalazioetarako diseinatua, baldin eta tentsio-hardware egokia erabiltzen bada.

3. Nola eragiten dio altzairuzko zintaren armadurak malgutasunari?

Altzairu korrugatuzko zintak birrintzearen aurkako babes handia ematen duen bitartean, kableak oker-erradio kalkulatua mantentzen du, hiriko telekomunikazio-hodietan instalazio-praktika estandarrak egiteko aukera ematen duena.

Ezaugarriak

● Errendimendu mekaniko eta tenperatura ona;

● Diseinu hibrido optiko-elektrikoak elikadura-hornidura eta seinalearen transmisio-arazoak konpontzen ditu, eta ekipoen elikadura-horniduraren jarraipena eta mantentze-lan zentralizatua eskaintzen du;

● Elikatze-horniduraren kudeagarritasuna hobetzen du, energia-horniduraren koordinazioa eta mantentze-lanak murrizten ditu;

● Kontratazio-kostuak murrizten ditu eta eraikuntza-kostuak aurrezten ditu;

● Batez ere BBU eta RRU arteko konexiorako erabiltzen da oinarri-estazio banatuko DC urruneko elikadura-hornidura sistemetan;

● Hodietarako eta aireko instalazioetarako egokia

Hybrid Optical and Electrical Stranded Loose Tube Cable GDTS

Ezaugarri Teknikoa

Mota	O.D. (mm)	Pisua (Kg/km)	Trakzio erresistentzia Epe luze/laburra (N)	Birrindu Epe luze/laburra (N/100 mm)	Egitura
GDTS-02-24Xn+2×1,5	11.6	157	600/1500	300/1000	Egitura I
GDTS-02-24Xn+2×2,5	12.5	190	600/1500	300/1000	Egitura I
GDTS-02-24Xn+2×4.0	14.6	241	600/1500	300/1000	Egitura II
GDTS-02-24Xn+2×5.0	15.0	282	600/1500	300/1000	Egitura II
GDTS-02-24Xn+2×6.0	15.7	300	600/1500	300/1000	Egitura II
GDTS-02-24Xn+2×8.0	16.9	383	600/1500	300/1000	EgituraII

Oharra:

1. Xn zuntz motari dagokio.

2. 2*1,5/2*2,5/2*4,0/2*6,0/2*8,0 kobrezko hari kopurua eta tamaina adierazten du.

3. Kobrezko hari kopuru eta tamaina ezberdineko kable hibridoak eska daitezke.

4. Zuntz-kopuru ezberdineko kable hibridoak eska daitezke.

Eroalearen errendimendu elektrikoa

Zeharkako sekzioa (mm2)	Max. Eroale bakarreko DC erresistentzia (20 ℃) (Ω/km)	Isolamendu-erresistentzia (20 ℃) (MΩ.km)	Indar dielektrikoa KV, DC 1min Indar dielektrikoa KV, DC 1min
Zeharkako sekzioa (mm2)	Max. Eroale bakarreko DC erresistentzia (20 ℃) (Ω/km)	Zuzendari bakoitzaren eta bestearen artean metalezko kideak kablean konektatuta	Tartean eroaleak	Zuzendariaren artean eta metalezko armadurak	Zuzendariaren artean eta altzairuzko alanbrea
1.5	13.3	5.000 baino gutxiago	5	5	3
2.5	7.98
4.0	4.95
5.0	3.88
6.0	3.30
8.0	2.47
