Aurrez konektatutako zuntz optikoko kablearen banaketa kutxa GFS-008-029c

1. Orokorra

1.1

Aurrez konektatutako banaketa optikoko kutxa FTTX sareko banaketa nodo ekipamendu aurreratuenen artean, konexio azkarra eta fidagarria, Babes eta kudeaketa ona eskaintzen ditu FTTX sarearentzat.

GFS-008-029c

1.2 arau betetzen dira

Eskaintzen den produkzioa estandarren arabera diseinatu, fabrikatu eta probatu da:

1.3 Aplikazioen ingurunea

2. Ezaugarriak

1. Beheko maskorra eta goiko estalkia plaka beroa soldatzeko soldadura da, hau ez baita desmuntagarria.

2. Materiala: PP + GF.

3. Hezetasun froga, iragazgaitza, hautsa, zahartzearen aurkako agintzea.

4. Babes maila IP68 arte.

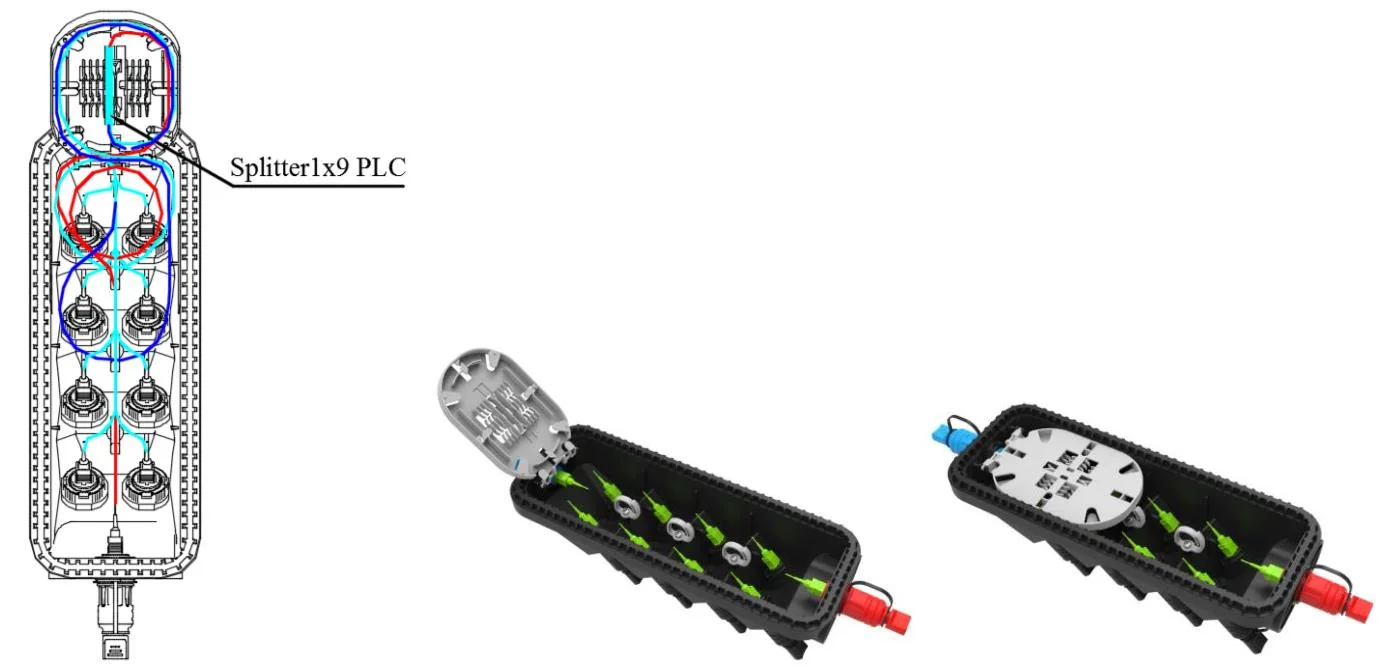

5. Barrualdea 1x2 FBT Splitter + 1x8 PLC zatitzailea edo 1x9 PLC zatitzailea ditu.

6. Instalazio metodoa: polo muntatuta, aireko muntatuta, horma muntatuta.

3. Zehaztapenak

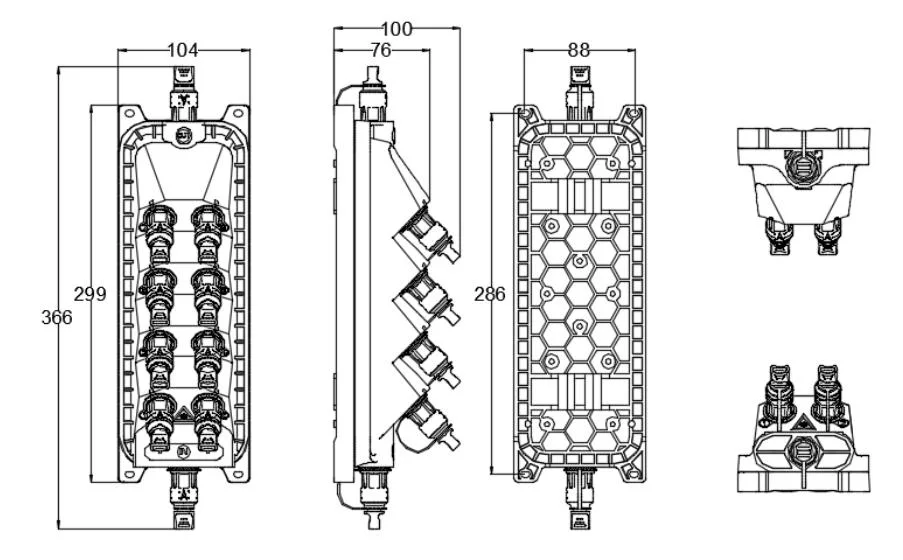

3.1 Zehaztapen mekanikoak

4. Konfigurazioa

Parametro optiko nagusiak

Goiko taulan agertzen diren parametro optikoak balio lehenetsiak dira eta eskakizunen arabera pertsonaliza daitezke.

5. Produktuen argazkia

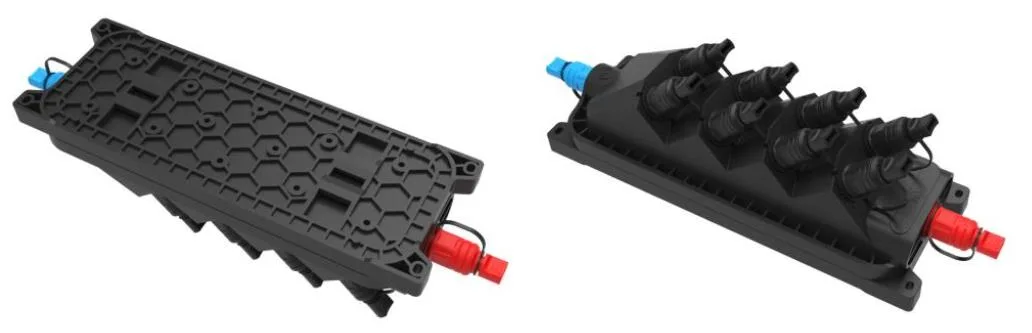

5.1 Produktuen kable moduak:

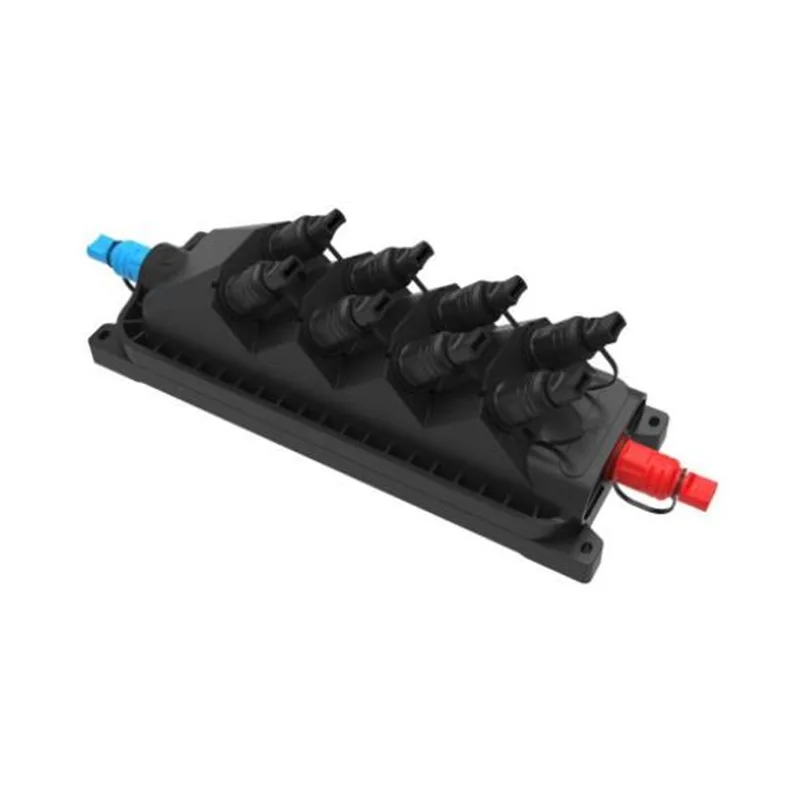

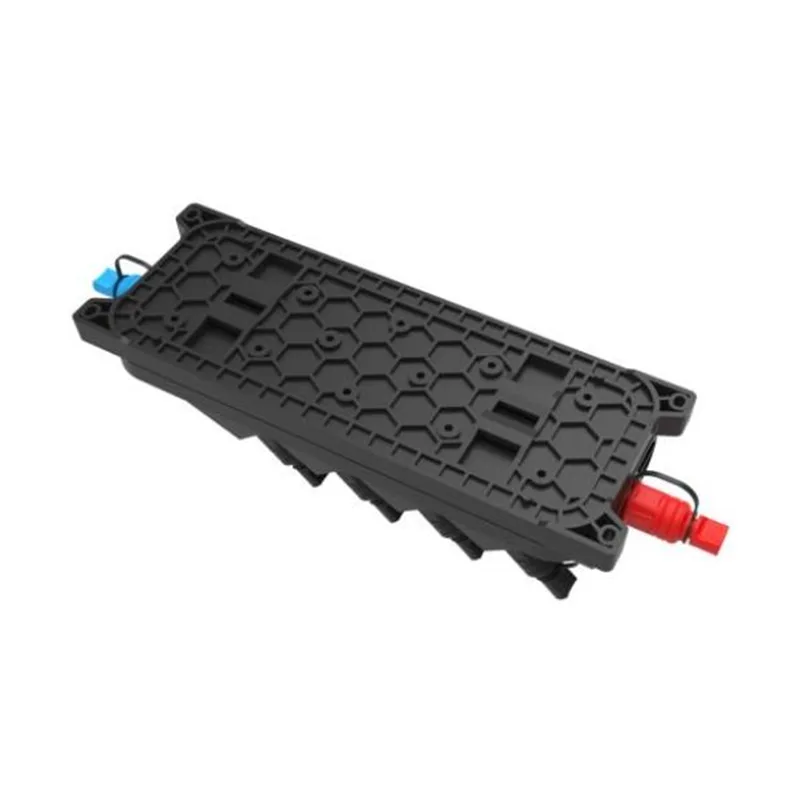

GFS-008-029c Produktuaren argazkia

6. Ingurumen ezaugarriak

Produktu honek ROHS Ingurumena Babesteko Zuzentaraua betetzen du, eta berunaren edukia, kadmioa, merkurioa, kromo hexavalenteak, bifenil polybrominated (PBB) (PBB) (PBB) eta poligolatutako diforil eter (pbde) betetzen ditu.

7. instalazio

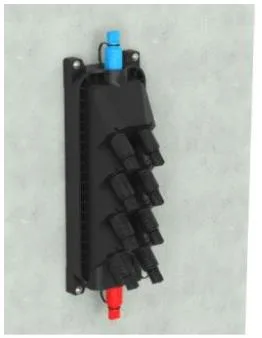

7.1 Hormako instalazioa

Zulatu 4 zulo hormara 1. taulan, jarri hedapen-boltsa φ8 * 40, jarri koadroa zuloekin bat egiteko eta torlojuak lotzeko.

Horma muntatutako instalazioa

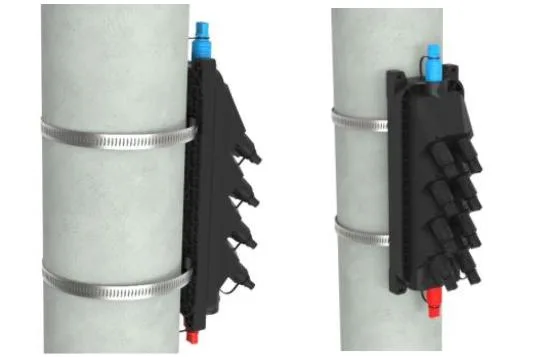

7.2. Polo muntatutako instalazioa

Konpondu polo eraztun multzo bat telekomunikazio poloari

Polo muntatutako instalazioa

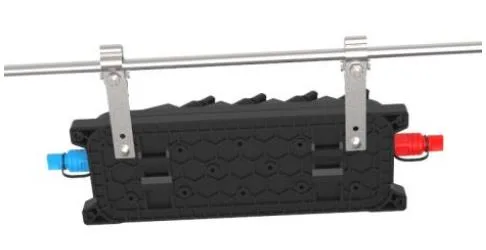

7.3. Buruko egitura

Lotu alanbre gainean zintzilikatutako gainazalaren xasean instalatutako biak, eta gero bihurtuta, kasua erortzea saihestea.

Buruko egitura

8. Konektorearen funtzionamendua

8.1 Aurrez konektatutako egokitzailea - A (E)

⚫ Biratu gezia zuntz konektorearen kontrako noranzkoan eta atera hautsa.

⚫ Zuntz konektorearen gezia gainetik dago, sartu zuntz konektorea entxufean sartu eta gero biratu gezia erloju orratzen.

8.2 Aurrez konektatutako egokitzailea - B (XL)

⚫ Sartu SC zuntz optikoa konektorea plug txandaka zati solteen bidez, eta ondoren entxufatu egokitzailera;

⚫ Instalatu XL aurrez konektatutako egokitzailearen egokitzailea plastikozko teklarekin egokitzailea;

⚫ Sartu snap udaberriaren entxufea ganerara;

⚫ Kablearen clamp instalatuko da eta lerroa entxufetik gertu egongo da;

⚫ Torlojua larruzko kablearen aulkia eserlekuko txanoa erloju orratzen

8.3 Aurrez konektatutako egokitzailea - c

⚫ Bultzatu eraztun irristakorra zuntz optikoaren aurrean, geziaren norabidean dagoen tapoia hautsa kentzeko; Sakatu botoia gezia norabidean egokitzailearen hautagailua ateratzeko.

⚫ Lerrokatu adapterreko entxufearen gorputza egokitzailearekin lotu arte. Konektatu bi hautsaren estalkiak modu berean.

⚫ Instalatutako aurrefabrikatutako entxufak eraztun irristakorra bultzatzen du, gerrikoa askatzeko eta, ondoren, gorputz nagusia atzera botatzeko.

8.4 Aurrez konektatutako egokitzailea - D

⚫ Aurrez konektatutako entxufatu erloju orratzen eta ireki aurrez konektatutako entxufea eta hautsaren estalkia geziaren norabidean.

⚫ Konektatu aurrez konektatutako plug d eta aurrez konektatutako egokitzailea g geziaren norabidean eta biratu plug erlojuaren erlojuaren orratzen.

8.5 Aurrez konektatutako egokitzailea - E (a)

⚫ Biratu aurrez konektatutako tapoia erloju orratzen eta ireki aurrez konektatutako entxufea eta hautsaren estalkia geziaren norabidean

⚫ Konektatu aurrez konektatutako entxufea eta aurrez konektatutako egokitzailea g geziaren norabidean eta biratu plug erlojuaren noranzkoan konpontzeko.

8.6 aurrez konektatutako egokitzailea -f

⚫ Sartu SC zuntz optikoa konektorea plug txandaka zati solteen bidez, eta ondoren entxufatu egokitzailera;

⚫ Instalatu XL aurrez konektatutako egokitzailearen egokitzailea plastikozko teklarekin egokitzailea;

⚫ Sartu snap udaberriaren entxufea ganerara;

⚫ Kablearen clamp instalatuko da eta lerroa entxufetik gertu egongo da;

⚫ Torloju larruzko kablearen eserlekuko txanoa.

8.7 Aurrez konektatutako egokitzailea - g

8.8 Aurrez konektatutako egokitzailea - H-1

8.9 Aurrez konektatutako egokitzailea - J-1
