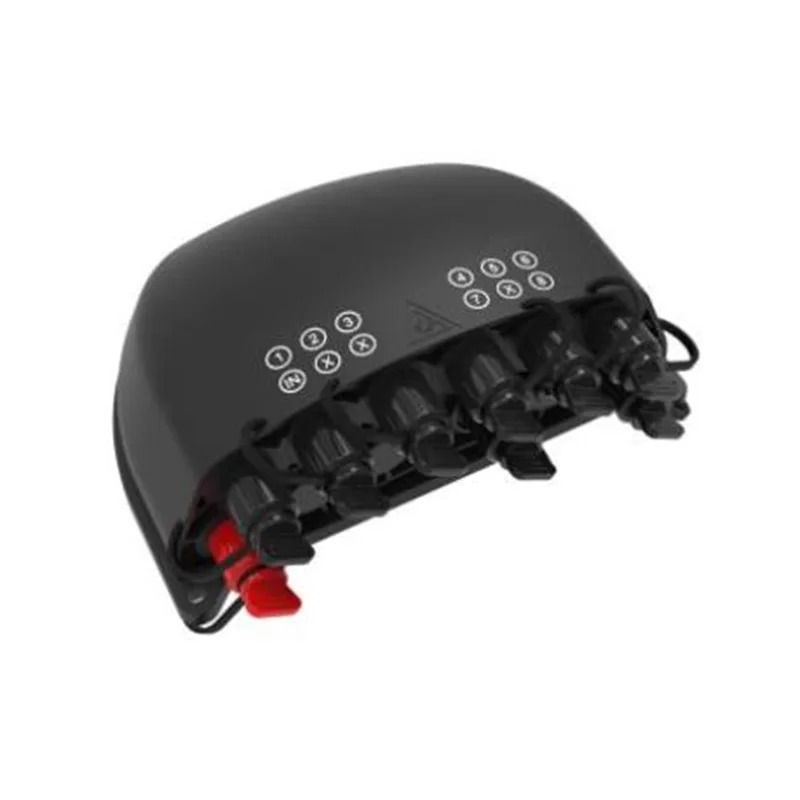

Aurrez konektatutako zuntz optikoko kablearen banaketa kutxa GFS-12By & -1 & -2

1. Orokorra

1.1

Aurrez konektatutako banaketa optikoko laukia FTTX sareko banaketa nodo ekipamendu aurreratuen gisa, konexio azkarra eta fidagarria eskaintzen du FTTX-rako Sarea.

1.2 arau betetzen dira

Eskaintzen den produkzioa estandarren arabera diseinatu, fabrikatu eta probatu da:

1.3 Aplikazioen ingurunea

2. Ezaugarriak

1. Beheko maskorra eta goiko estalkia plaka beroa soldatzeko soldadura da, hau ez baita desmuntagarria.

2. Materiala: PP.

3. Hezetasun froga, iragazgaitza, hautsa, zahartzearen aurkako agintzea.

4. Babes maila IP68 arte.

5. Barrualdea 1x4 PLC Splitter + 1x8 PLC zatitzailea edo 1x8 PLC zatitzailea ditu.

6. Instalazio metodoa: polo muntatuta, aireko muntatuta, horma muntatuta.

7. Egokitzailearen posizioa bezeroaren eskakizunen arabera pertsonaliza daiteke.

3. Zehaztapenak

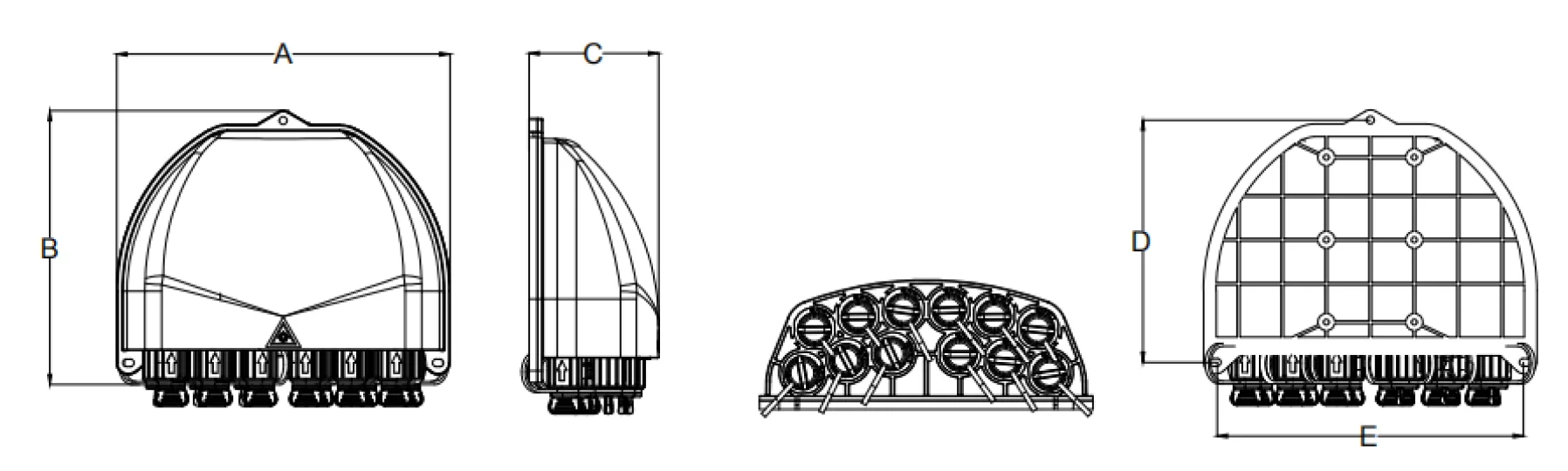

3.1 Zehaztapen mekanikoak

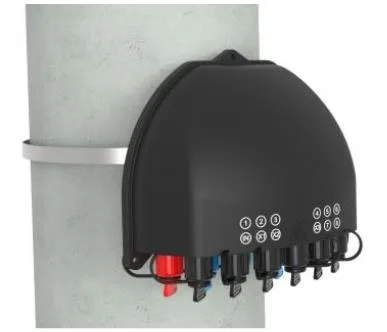

4. Produktuen argazkia

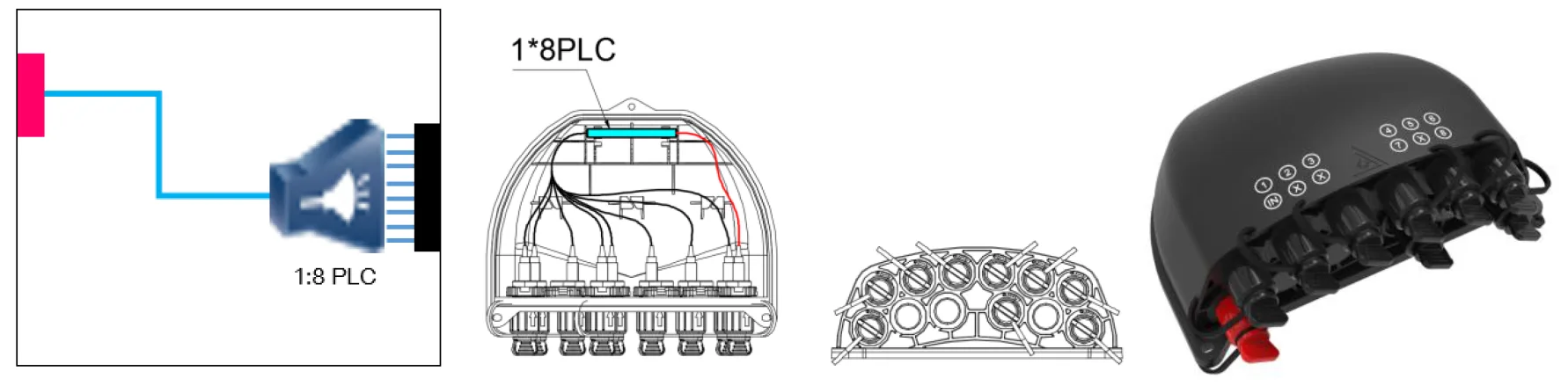

4.1 Produktuen kable moduak:

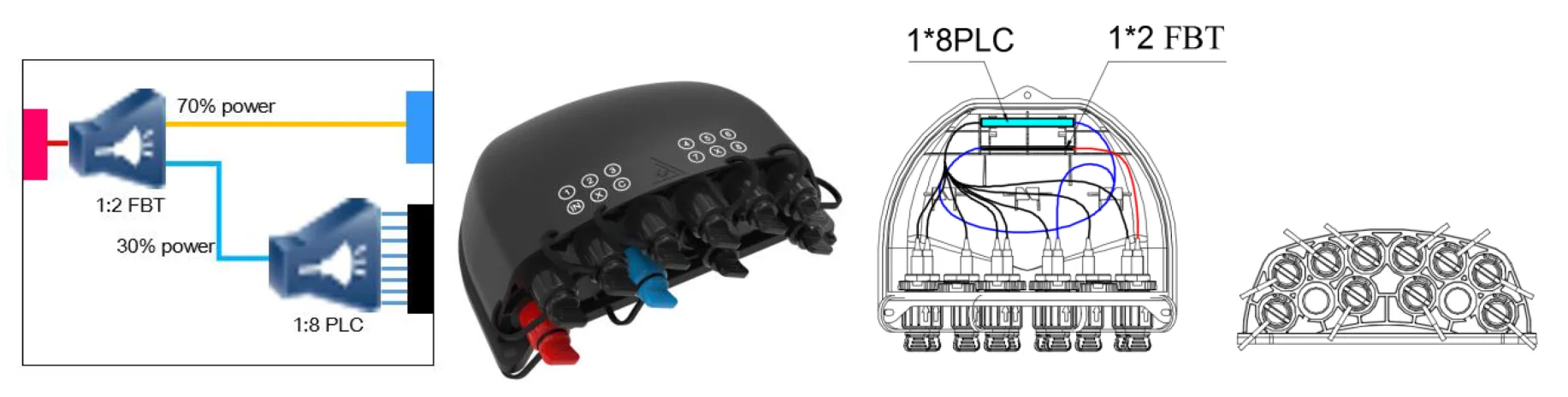

PLC gainean, FBT beheko aldean

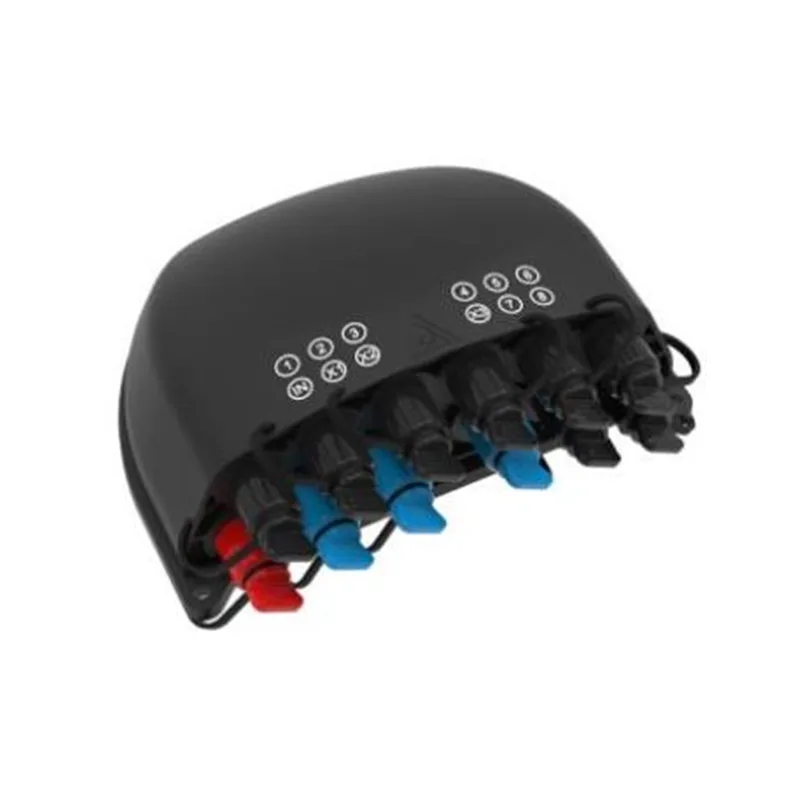

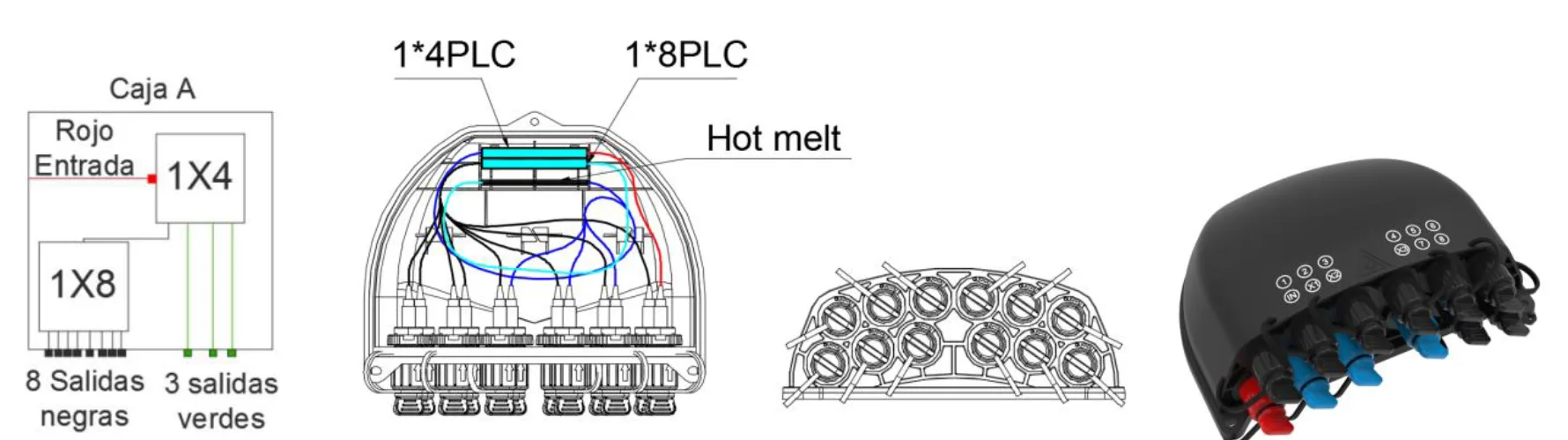

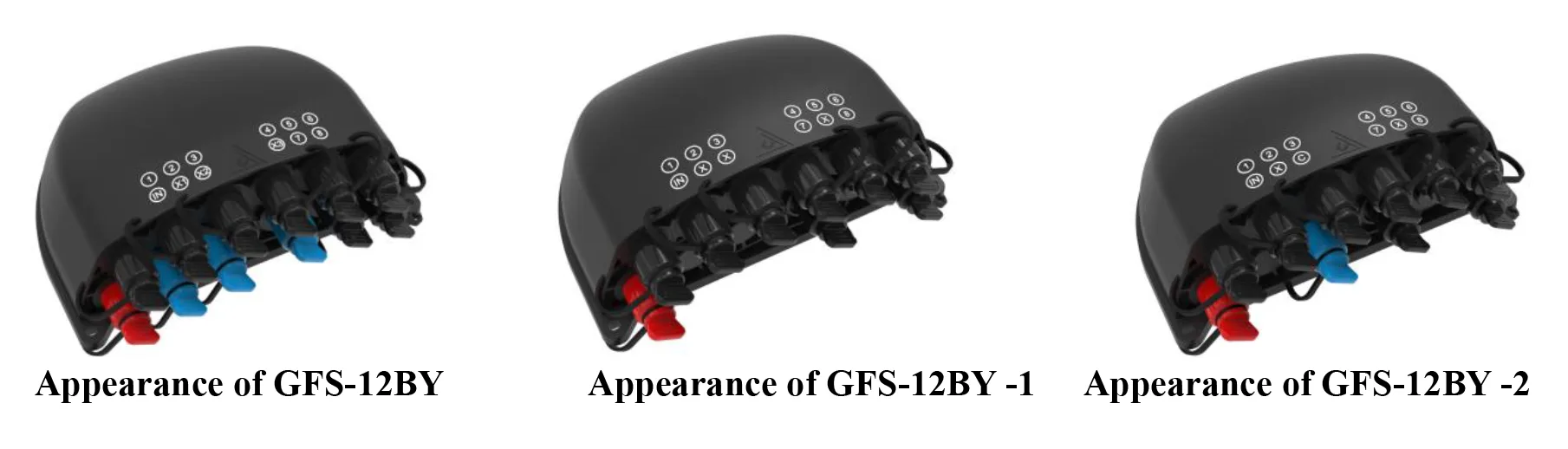

GFS-12BY (1 * 4 PLC + 1 * 8 PLC zatitzaile kable moduak)

GFS-12BY-1 (1 * 8 PLC zatitzaile kable moduak)

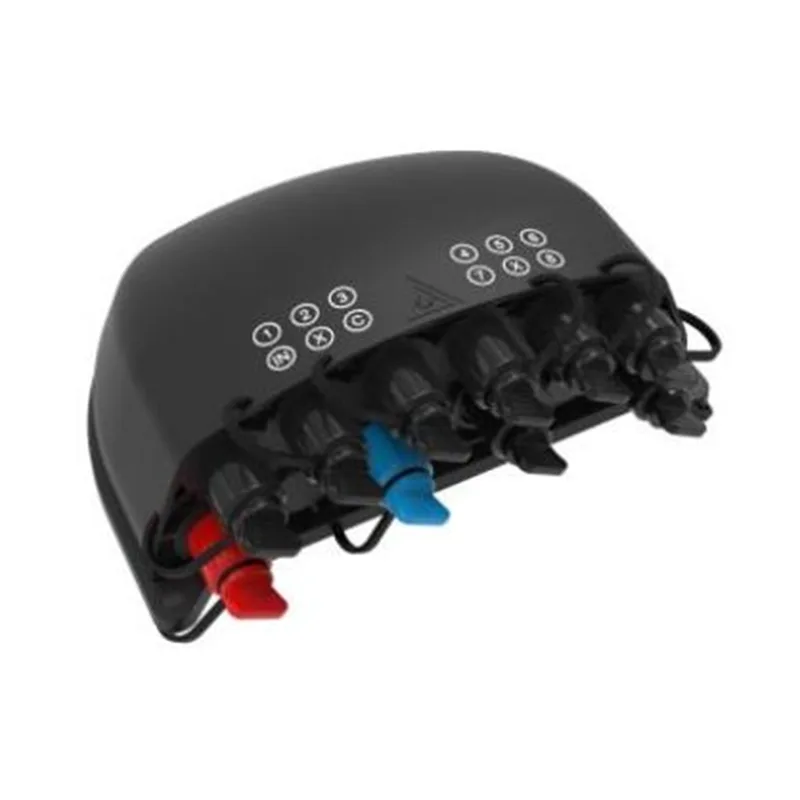

GFS-12BY-2 (1 * 2FBT + 1 * 8 PLC zatitzaile kable moduak)

4.2 Konfigurazioa

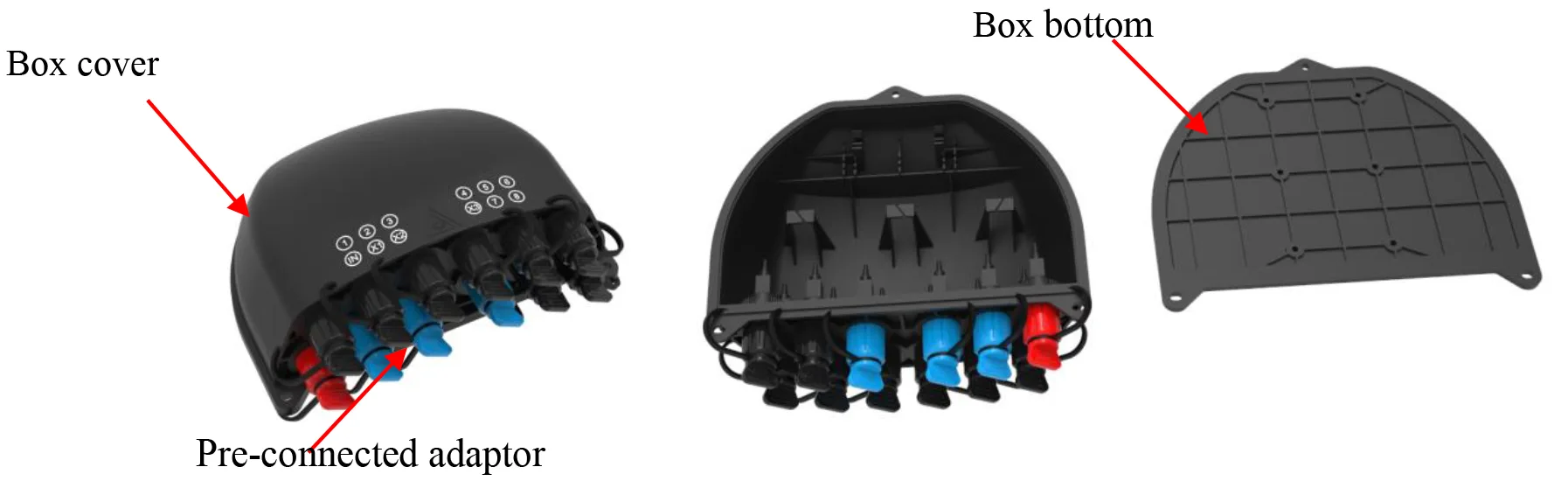

4.2.1 Zati nagusiak

4.2.2 Osagarriak

Kinga	Zati izena	Erreferentzia argazkia	Unitate	Kantitate	Ohar
1	Erabiltzaileak'manual	/	PCak	1	-An
2	Splitter proben txostena	/	PCak	1	-An
3	Horma muntatutako kit		eszenatoki	1	Aukerakoa bezero gisa eskatu
4	Pole-muntatutako kit		eszenatoki	1	Aukerakoa bezero gisa eskatu
5	Aireko muntatutako kit		eszenatoki	1	Aukerakoa bezero gisa eskatu

5. Ingurumen ezaugarriak

Produktu honek ROHS Ingurumena Babesteko Zuzentaraua betetzen du, eta berunaren edukia, kadmioa, merkurioa, kromo hexavalenteak, bifenil polybrominated (PBB) (PBB) (PBB) eta poligolatutako diforil eter (pbde) betetzen ditu.

6. instalazio

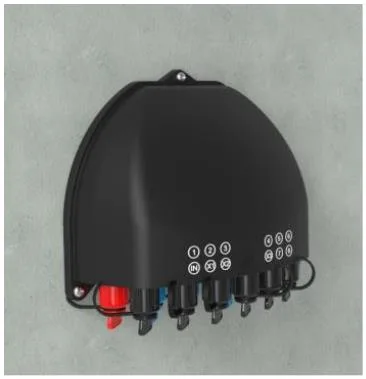

6.1 Hormako instalazioa

Zulatu hormako zulo 3 zulo dimentsioaren arabera, jarri hedapen tapoia φ7.5 * 40, jarri koadroa zuloekin bat egiteko eta torlojuak erabiltzeko.

Horma muntatutako instalazioa

6.2. Polo muntatutako instalazioa

Pasatu uztai eraztuna atzeko plakaren zirrikituaren bidez eta konpondu telekomunikazio poloan

Polo muntatutako instalazioa

6.3 Horma muntatutako instalazioa (Drop Cable Storage erretilua)

Lotu alanbre gainean zintzilikatutako gainazalaren xasean instalatutako biak, eta gero bihurtuta, kasua erortzea saihestea.

Hormako instalazioa (kable bidezko biltegiratze erretiluarekin

7. konektorearen funtzionamendua

7.1 Aurrez konektatutako egokitzailea - A (E)

⚫ Biratu gezia zuntz konektorearen kontrako noranzkoan eta atera hautsa.

⚫ Zuntz konektorearen gezia gainetik dago, sartu zuntz konektorea entxufean sartu eta gero biratu gezia erloju orratzen.

7.2 Aurrez konektatutako egokitzailea - B (XL)

⚫ Sartu SC zuntz optikoa konektorea plug txandaka zati solteen bidez, eta ondoren entxufatu egokitzailera;

⚫ Instalatu XL aurrez konektatutako egokitzailearen egokitzailea plastikozko teklarekin egokitzailea;

⚫ Sartu snap udaberriaren entxufea ganerara;

⚫ Kablearen clamp instalatuko da eta lerroa entxufetik gertu egongo da;

⚫ Torlojua larruzko kablearen aulkia eserlekuko txanoa erloju orratzen

7.3 Aurrez konektatutako egokitzailea - c

⚫ Bultzatu eraztun irristakorra zuntz optikoaren aurrean, geziaren norabidean dagoen tapoia hautsa kentzeko; Sakatu botoia gezia norabidean egokitzailearen hautagailua ateratzeko.

⚫ Lerrokatu adapterreko entxufearen gorputza egokitzailearekin lotu arte. Konektatu bi hautsaren estalkiak modu berean.

⚫ Instalatutako aurrefabrikatutako entxufak eraztun irristakorra bultzatzen du, gerrikoa askatzeko eta, ondoren, gorputz nagusia atzera botatzeko.

7.4 Aurrez konektatutako egokitzailea - D

⚫ Aurrez konektatutako entxufatu erloju orratzen eta ireki aurrez konektatutako entxufea eta hautsaren estalkia geziaren norabidean.

⚫ Konektatu aurrez konektatutako plug d eta aurrez konektatutako egokitzailea g geziaren norabidean eta biratu plug erlojuaren erlojuaren orratzen.

7.5 Aurrez konektatutako egokitzailea - E (a)

⚫ Biratu aurrez konektatutako tapoia erloju orratzen eta ireki aurrez konektatutako entxufea eta hautsaren estalkia geziaren norabidean

⚫ Konektatu aurrez konektatutako entxufea eta aurrez konektatutako egokitzailea g geziaren norabidean eta biratu plug erlojuaren noranzkoan konpontzeko.

7.6 aurrez konektatutako egokitzailea -f

⚫ Sartu SC zuntz optikoa konektorea plug txandaka zati solteen bidez, eta ondoren entxufatu egokitzailera;

⚫ Instalatu XL aurrez konektatutako egokitzailearen egokitzailea plastikozko teklarekin egokitzailea;

⚫ Sartu snap udaberriaren entxufea ganerara;

⚫ Kablearen clamp instalatuko da eta lerroa entxufetik gertu egongo da;

⚫ Torloju larruzko kablearen eserlekuko txanoa.

8. Pakete
