Aurrez konektatutako zuntz optikoko kablearen banaketa kutxa GFS-16QX

1. Orokorra

1.1

Aurrez konektatutako banaketa optikoko kutxa FTTX sareko banaketa nodo ekipamendu aurreratuenen artean, konexio azkarra eta fidagarria, Babes eta kudeaketa ona eskaintzen ditu FTTX sarearentzat.

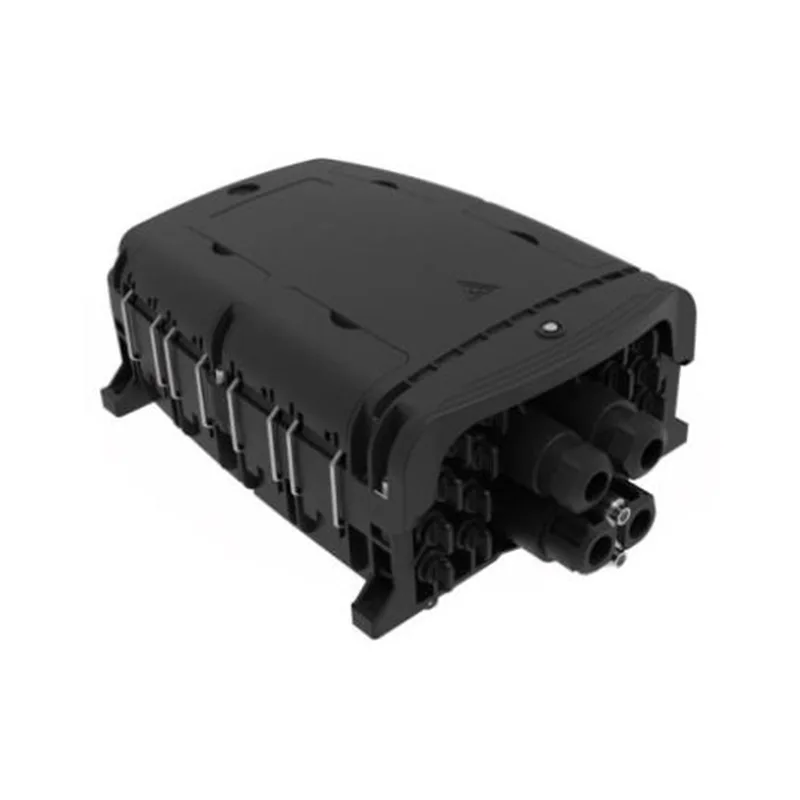

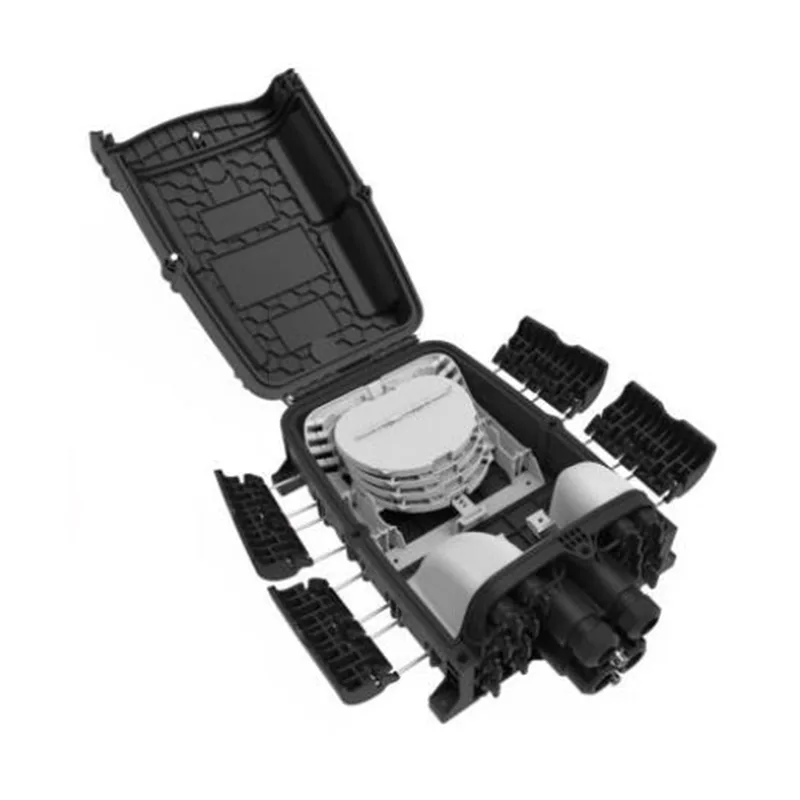

GFS-16QX itxura

1.2 arau betetzen dira

Eskaintzen den produkzioa estandarren arabera diseinatu, fabrikatu eta probatu da:

1.3 Aplikazioen ingurunea

2. Ezaugarriak

1. Egitura aurreratuaren diseinua, funtzionamendu erraza eta arrazoizko bideratzea.

2. Materiala: PP + GF.

3. Hezetasun froga, iragazgaitza, hautsa, zahartzearen aurkako agintzea.

4. Babes maila IP68 arte.

5. 1 Oval kable optikoko sarrera, 2 adar kable optikoko sarrera eta aurrez konektatutako 16 egokitzaile.

6. 2 Idatzi zatitxoen erretiluak aukerakoa.

7. Instalazio metodoa: polo muntatuta, aireko muntatuta, horma muntatuta.

3. Zehaztapenak

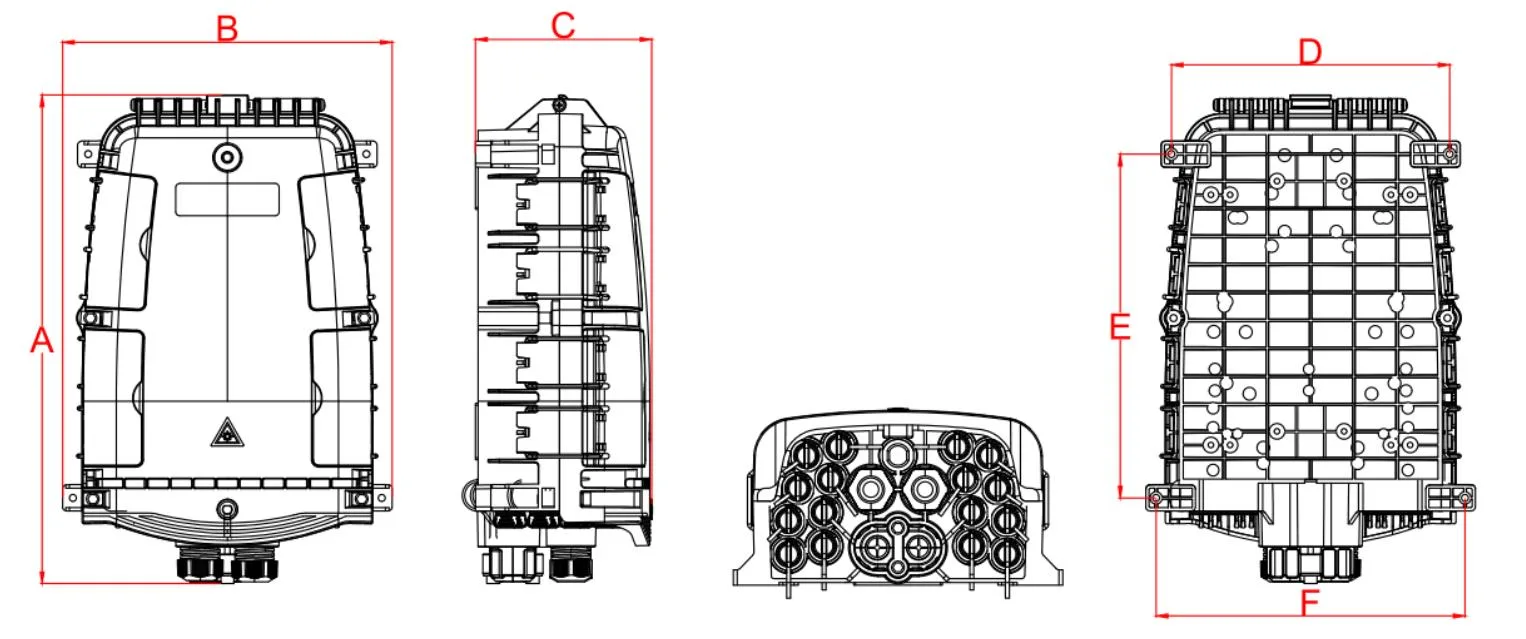

3.1 Zehaztapen mekanikoak

4. Konfigurazioa

4.1 Parametro optiko nagusiak

Goiko taulan agertzen diren parametro optikoak balio lehenetsiak dira eta eskakizunen arabera pertsonaliza daitezke.

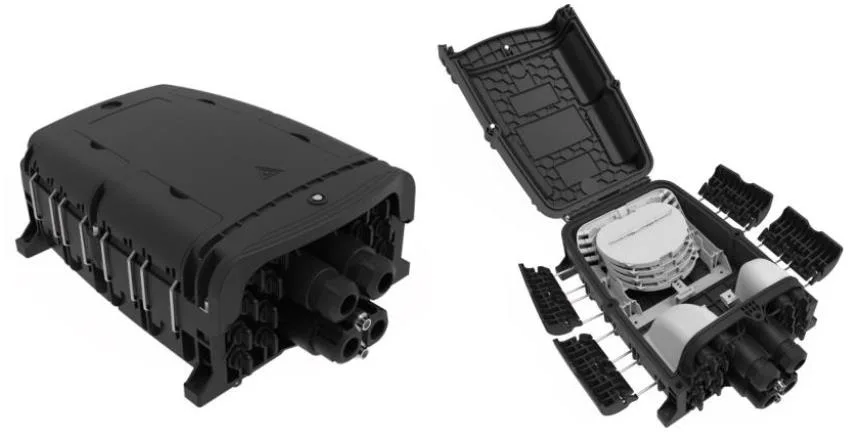

5. Produktuen argazkia

5.1 Produktuen kable moduak:

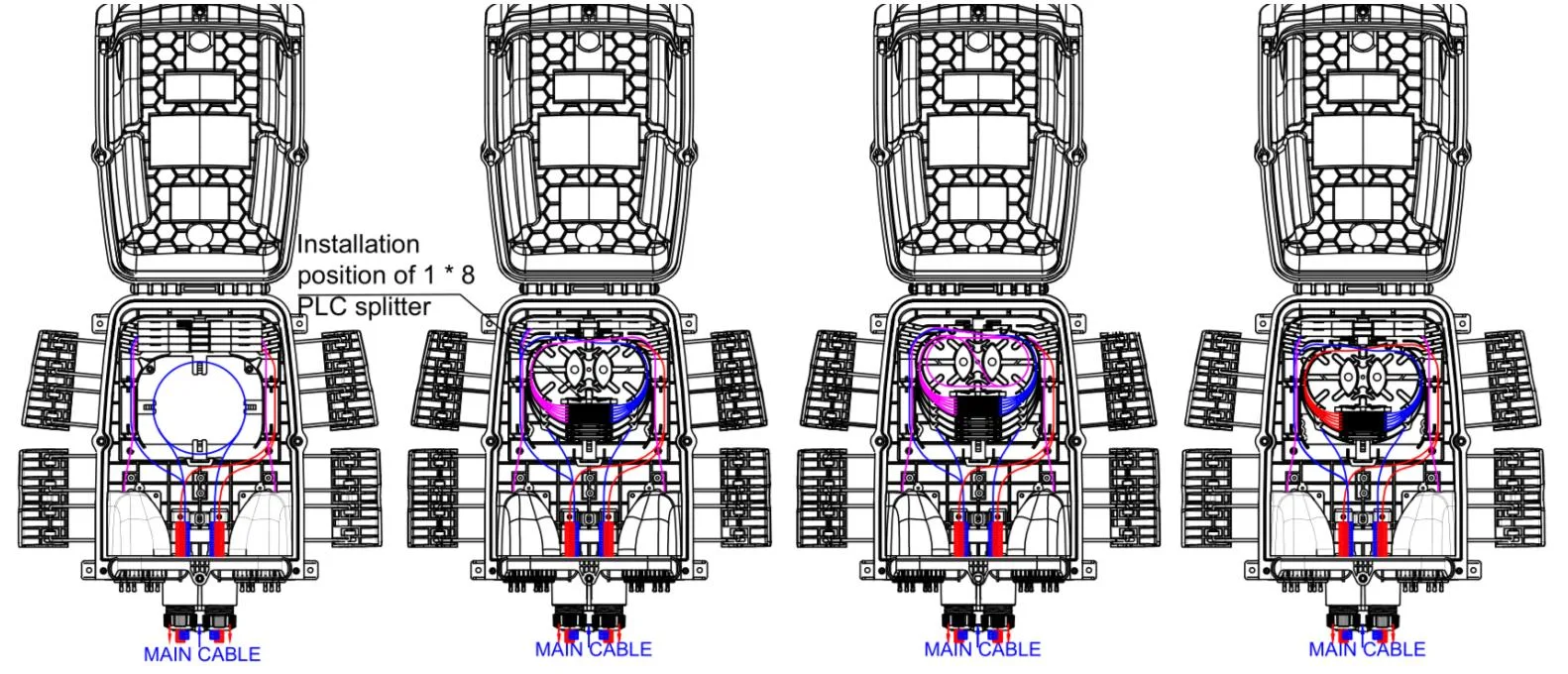

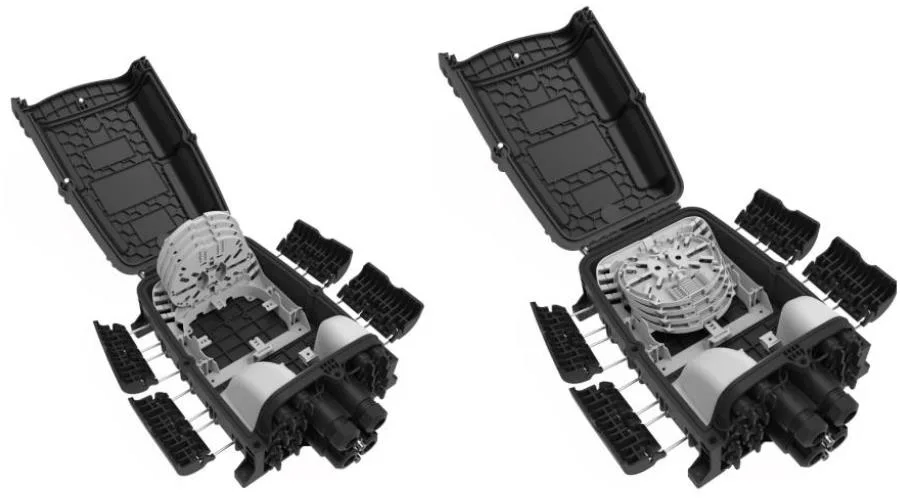

GFS-16QX bideratze-diagrama

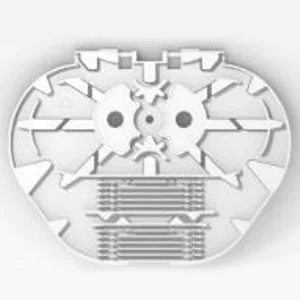

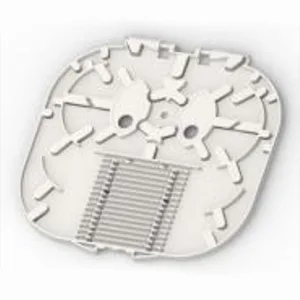

5.2 Erretilu splicing

Gai	Erretilua zatitzea a	Erretilua b	Splitter erretilua A-1	Erretilua zatitzea c
Neurriak (H * w * d, mm)	134 * 104 * 8	134 * 104 * 4	134 * 104 * 8	136 * 104 * 4
Pisu garbia (kg)	0.021	0.015	0.021	0.018
Irudi
Kolore	Ral7035	Ral7035	Ral7035	Ral7035
Material	PC + ABS	PC + ABS	PC + ABS	PC + ABS
Erretilu baten ahalmena (nukleoak)	12 (Bero-mahuka txikitu gabeko 2 geruza)	8 (Bero 1 geruza babes-mahuka txikitua)	Eta  (Bero-mahuka txikitu gabeko 2 geruza)	12 (Bero 1 geruza babes-mahuka txikitua)
Erretilu baten gaitasuna (PCak)	1  (PLC 1x2, 1x4, 1x8, 0,9mm zuntz, 60x7x4mm)	/	1  (PLC 1x16, 0,9mm zuntz, 60x12x4mm)	/
Gehienez (PCak)	4	8	4	8
Lehenespenez (PCak)	2	/	/	2
Oharra: 1. Aurreko erretiluak eskakizunen arabera nahastu daitezke. 2. Konfigurazio arauak: 1a = 2b = 2C = 1d = 1e = 2F 3. Zuntz disko motak etengabe handitzen ari dira

Gai	Erretilua zatitzea d	Erretilua zatitzea e	E-1 erretilua zatitzea	Erretilua splizatzea f
Neurriak (H * W * d, mm)	136 * 104 * 8	135 * 125 * 8	135 * 125 * 8	135 * 125 * 4
Pisu garbia (kg)	0.024	0.033	0.033	0.021
Irudi
Kolore	Ral7035	Ral7035	Ral7035	Ral7035
Material	PC + ABS	PC + ABS	PC + ABS	PC + ABS
Erretilu baten ahalmena (nukleoak)	24 (Bero Bero Babes Mahuka Geruza)	24 (Bero Bero Babes Mahuka Geruza)	18 (Bero Bero Babes Mahuka Geruza)	16 (Bero 1 geruza babes-mahuka txikitua)
Erretilu baten gaitasuna (PCak)	/	1 (PLC 1x2, 1x4, 1x8, 0,9mm zuntz, 60x7x4mm)	1 (PLC 1x16, 0,9mm zuntz, 60x12x4mm)	/
Gehienez (PCak)	4	4	4	8
Lehenespenez (PCak)	/	/	/	/
Oharra: 1. Aurreko erretiluak eskakizunen arabera nahastu daitezke. 4. Konfigurazio arauak: 1a = 2b = 2C = 1d = 1e = 2F 3. Zuntz disko motak etengabe handitzen ari dira

5.3 Osagarriak

Kinga	Zati izena	Erreferentzia argazkia	Unitate	Kantitate	Ohar
1	Erabiltzaileak'manual	/	PCak	1	-An
2	Splitter proben txostena	/	PCak	1	-An

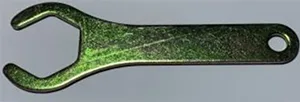

3	Giltza		PCak	1	"D" mota
4	Babes berogailua mahuka		PCak	16	L = 45mm, Aukerakoa bezeroaren eskaerarekin
5	Nylonezko kable gorbata		PCak	10	3x100mm

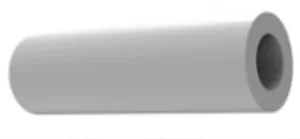

6	Zuntz Babesteko Hodia		PCak	1	OD5MM X 50 cm

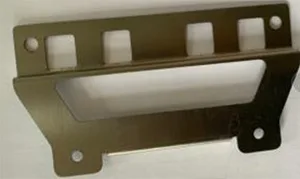

7	Horma muntatutako kit		eszenatoki	1	Aukerakoa bezeroaren eskaerarekin. Zabaldu plastikozko plug φ7.5x40mm, Phillips Torloju Auto-Torlojuak M5x40mm.

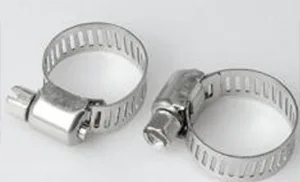

8	Urpak		PCak	2	ᴓ13-19mm
9	Kable optikoko sarrera zigilatzeko tapoia		PCak	2
10	BRACH KABELA ZULOTASUNA		PCak	1

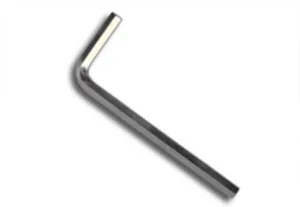

11	M6 allen gakoa		PCak	1	M6
12	Polo muntatutako kit-a		eszenatoki	1	Aukerakoa bezeroaren eskaerarekin
13	Pole-muntatutako kit-b		eszenatoki	1	Aukerakoa bezeroaren eskaerarekin
14	Aireko muntatutako kit		eszenatoki	1	Aukerakoa bezeroaren eskaerarekin
15	Kable bidezko biltegiratze erretilua		PCak	2	Aukerakoa bezeroaren eskaerarekin

6. Ingurumen ezaugarriak

Produktu honek ROHS Ingurumena Babesteko Zuzentaraua betetzen du, eta berunaren, kadmio, merkurio, kromo hexavalent kromoaren edukia, bifenil polibrominatua (PBB) eta poligoratutako difenil eter (pbde) ez da muga gainditzen.

7. instalazio

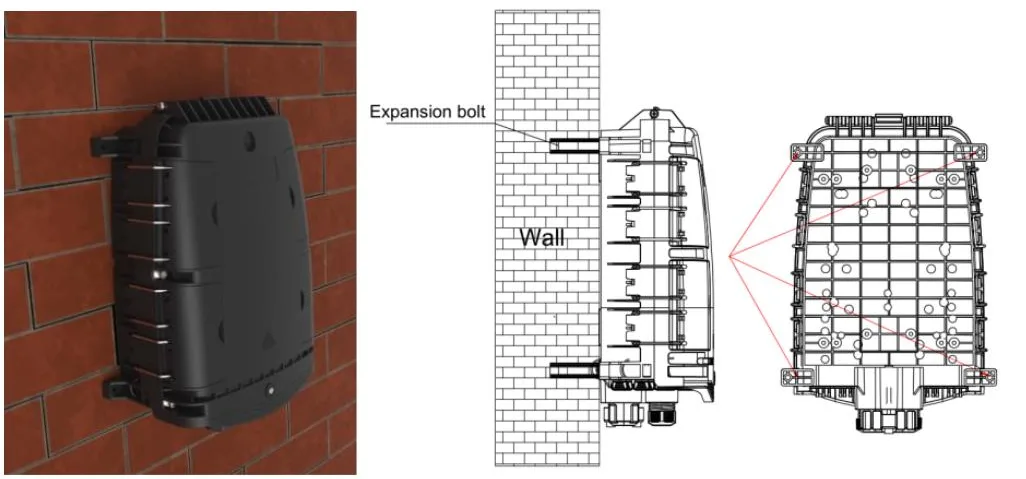

7.1 Hormako instalazioa

Zulatu 4 zuloak horman 3.1 taulan dimentsioaren arabera, jarri hedapen plugina7.5 * 40, jarri koadroa zuloekin bat egiteko eta torlojuak erabiltzeko torlojuak erabiltzeko.

Horma muntatutako instalazioa

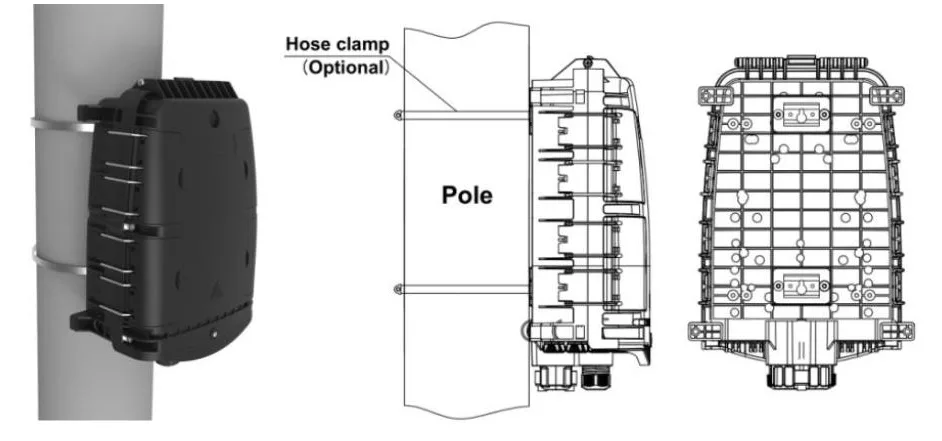

7.2. Polo muntatutako instalazioa

Pasatu uztai eraztuna atzeko plakaren zirrikituaren bidez eta konpondu telekomunikazio poloan

Polo muntatutako instalazioa

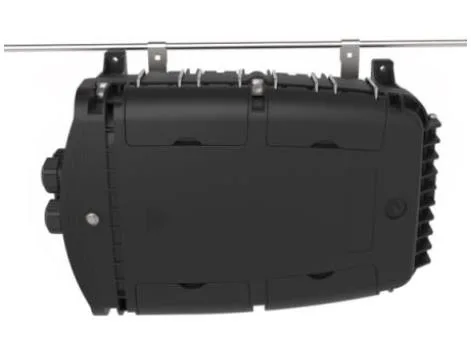

7.3 Buruzko egitura

Lotu alanbre gainean zintzilikatutako gainazalaren xasean instalatutako biak, eta gero bihurtuta, kasua erortzea saihestea.

Buruko egitura

8. Konektorearen funtzionamendua

8.1 Aurrez konektatutako egokitzailea - A (E)

⚫ Biratu gezia zuntz konektorearen kontrako noranzkoan eta atera hautsa.

⚫ Zuntz konektorearen gezia gainetik dago, sartu zuntz konektorea entxufean sartu eta gero biratu gezia erloju orratzen.

8.2 Aurrez konektatutako egokitzailea - B (XL)

⚫ Sartu SC zuntz optikoa konektorea plug txandaka zati solteen bidez, eta ondoren entxufatu egokitzailera;

⚫ Instalatu XL aurrez konektatutako egokitzailearen egokitzailea plastikozko teklarekin egokitzailea;

⚫ Sartu snap udaberriaren entxufea ganerara;

⚫ Kablearen clamp instalatuko da eta lerroa entxufetik gertu egongo da;

⚫ Torlojua larruzko kablearen aulkia eserlekuko txanoa erloju orratzen

8.3 Aurrez konektatutako egokitzailea - c

⚫ Bultzatu eraztun irristakorra zuntz optikoaren aurrean, geziaren norabidean dagoen tapoia hautsa kentzeko; Sakatu botoia gezia norabidean egokitzailearen hautagailua ateratzeko.

⚫ Lerrokatu adapterreko entxufearen gorputza egokitzailearekin lotu arte. Konektatu bi hautsaren estalkiak modu berean.

⚫ Instalatutako aurrefabrikatutako entxufak eraztun irristakorra bultzatzen du, gerrikoa askatzeko eta, ondoren, gorputz nagusia atzera botatzeko.

8.4 Aurrez konektatutako egokitzailea - D

⚫ Aurrez konektatutako entxufatu erloju orratzen eta ireki aurrez konektatutako entxufea eta hautsaren estalkia geziaren norabidean.

⚫ Konektatu aurrez konektatutako plug d eta aurrez konektatutako egokitzailea g geziaren norabidean eta biratu plug erlojuaren erlojuaren orratzen.

8.5 Aurrez konektatutako egokitzailea - E (a)

⚫ Biratu aurrez konektatutako tapoia erloju orratzen eta ireki aurrez konektatutako entxufea eta hautsaren estalkia geziaren norabidean

⚫ Konektatu aurrez konektatutako entxufea eta aurrez konektatutako egokitzailea g geziaren norabidean eta biratu plug erlojuaren noranzkoan konpontzeko.

8.6 Aurrez konektatutako egokitzailea - SC

⚫ Sartu SC zuntz optikoa konektorea plug txandaka zati solteen bidez, eta ondoren entxufatu egokitzailera;

⚫ Instalatu XL aurrez konektatutako egokitzailearen egokitzailea plastikozko teklarekin egokitzailea;

⚫ Sartu snap udaberriaren entxufea ganerara;

⚫ Kablearen clamp instalatuko da eta lerroa entxufetik gertu egongo da;

⚫ Torloju larruzko kablearen eserlekuko txanoa.

8.7 Aurrez konektatutako egokitzailea - g

9. Pakete

1pc burbuila poltsa batean, 400 * 480mm;

1pc kartoi txiki batean, 385 * 260 * 150mm, pisu gordina 3,5 kg da;

8 pieza kartoi korrugatu handi batean, 540 * 405 * 640 mm, pisu gordina 29 kg da.
