Aurrez konektatutako zuntz optikoko kableen banaketa kutxa GFS-16sx

1. Orokorra

1.1

Aurrez konektatutako banaketa optikoko kutxa FTTX sareko banaketa nodo ekipamendu aurreratuenen artean, konexio azkarra eta fidagarria, Babes eta kudeaketa ona eskaintzen ditu FTTX sarearentzat.

GFS-16SX itxura

1.2 arau betetzen dira

Eskaintzen den produkzioa estandarren arabera diseinatu, fabrikatu eta probatu da:

1.3 Aplikazioen ingurunea

2. Ezaugarriak

1. Egitura aurreratuaren diseinua, funtzionamendu erraza eta arrazoizko bideratzea.

2. Materiala: PP + GF.

3. Hezetasun froga, iragazgaitza, hautsa, zahartzearen aurkako agintzea.

4. Babes maila IP65 arte.

5. 1 Oval kable optikoko sarrera, 2 adar kable optikoko sarrera eta aurrez konektatutako 16 egokitzaile.

6. Eskuzko erretilu ugari daude eskuragarri.

7. Instalazio metodoa: polo muntatuta, aireko muntatuta, horma muntatuta.

8. Kable bidezko biltegiratze erretiluarekin hornituta dago, 50 metroko 5mm-ko kablearen biltegia betetzeko.

3. Zehaztapenak

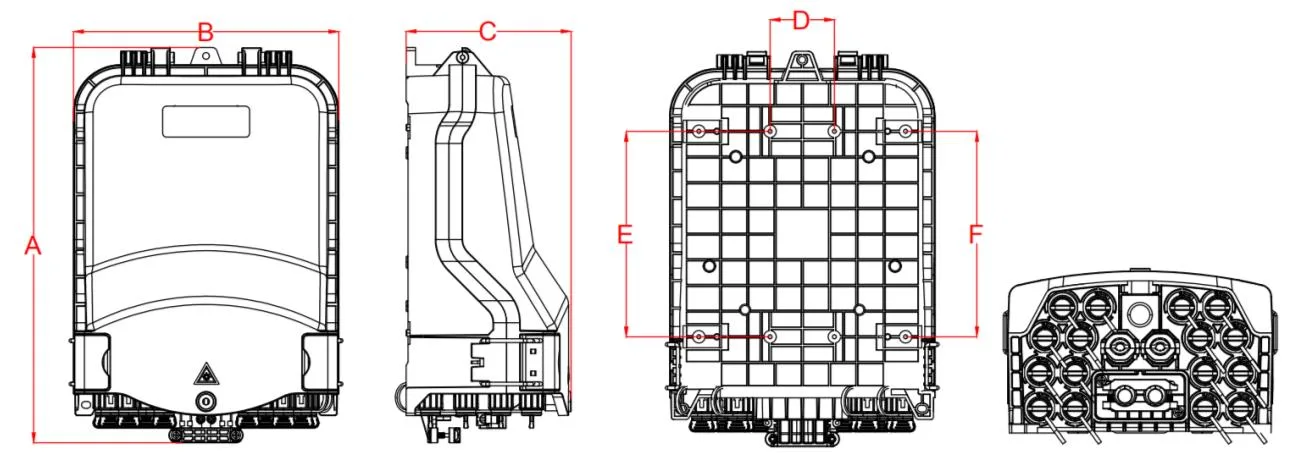

3.1 Zehaztapen mekanikoak

4. Konfigurazioa

4.1 Parametro optiko nagusiak

Goiko taulan agertzen diren parametro optikoak balio lehenetsiak dira eta eskakizunen arabera pertsonaliza daitezke.

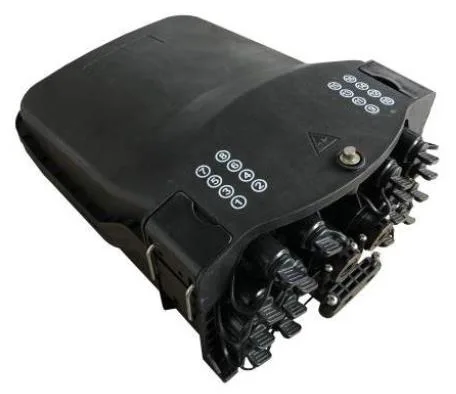

5. Produktuen argazkia

5.1 Produktuen kable moduak:

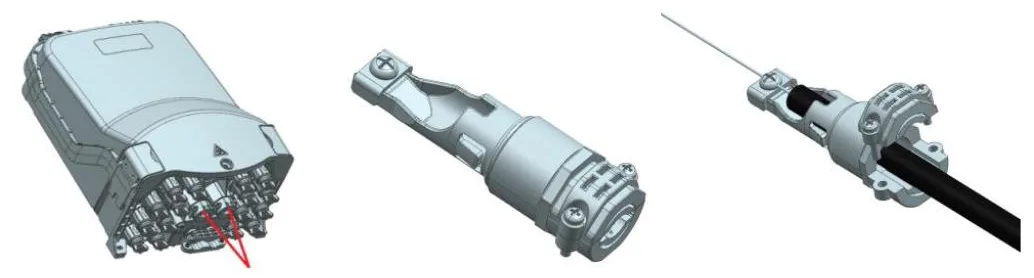

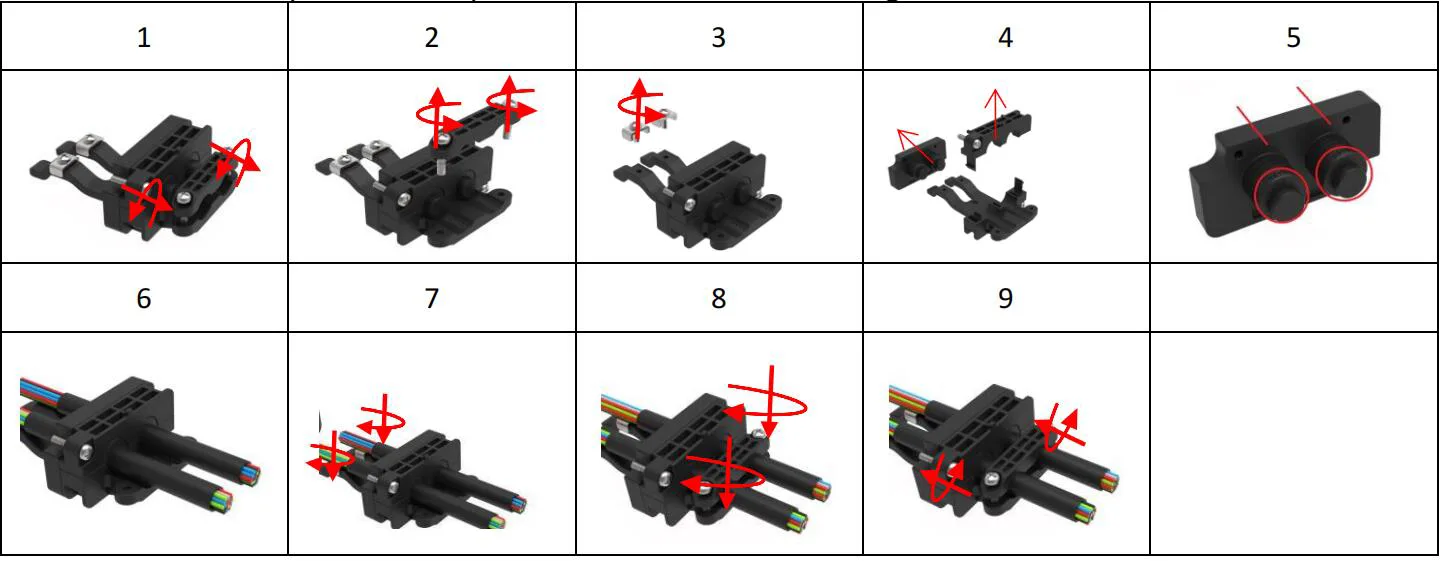

5.2 Tapoi azkarra

1. Lotu torlojua eta kendu konexioa.

2. Lotu torlojua eta kendu presio plaka.

3. Lotu torlojua indarraren kidearen konpresio platera.

4. Kendu gomazko tapoia eta plastikozko piezak.

5. Moztu gomazko entxufea behar den kablearen tamainaren arabera.

6. Pasatu marradun kablea gomazko entxufaren bidez eta muntatu kablea gomazko tapoiarekin.

7. Aurkeztu indarraren kidea estalkian, sakatu presioaren platera eta estutu torlojua indarraren kidea konpontzeko.

8. Sakatu presio plaka eta estutu torlojua kable optikoa konpontzeko.

9. Bultzatu osagaiak kable optikoarekin behealdean eta estutu torlojuak.

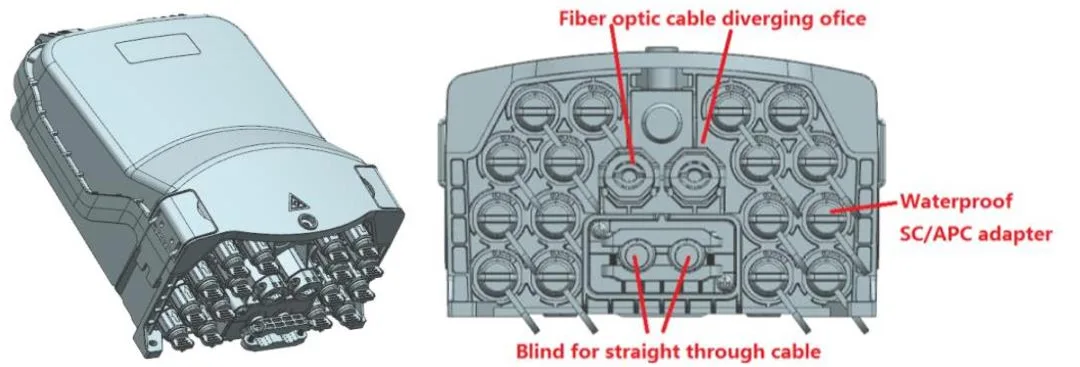

5.3 Zuntz optikoko kablearen bifurkazioa

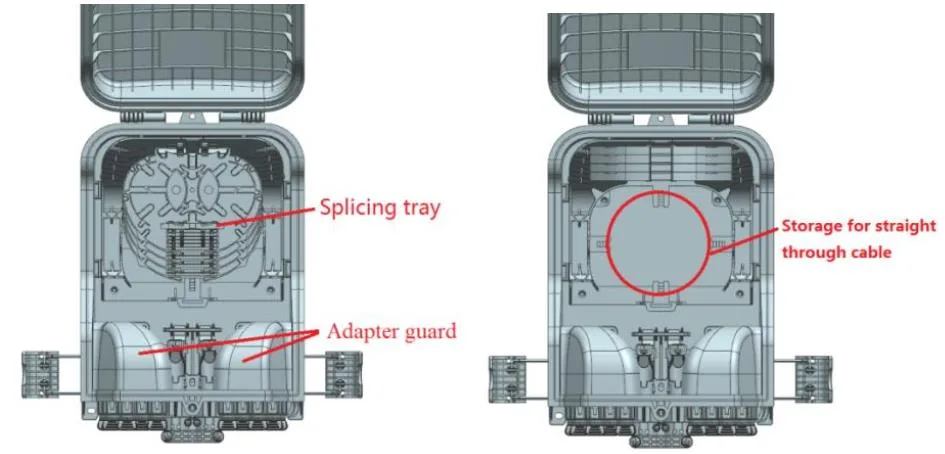

5.4 Produktuen kable moduak

GFS-16SX bideratze-diagrama

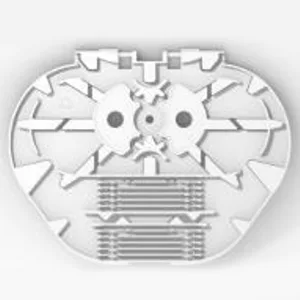

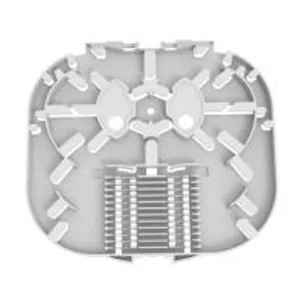

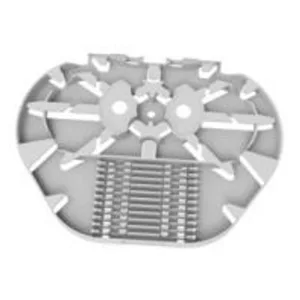

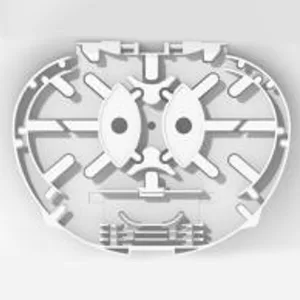

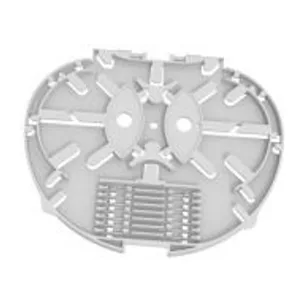

5.5 Erretilu splicing

Gai	Erretilua zatitzea a	Erretilua b	Splitter erretilua A-1	Erretilua zatitzea c
Neurriak (H * w * d, mm)	134 * 104 * 8	134 * 104 * 4	134 * 104 * 8
Pisu garbia (kg)	0.021	0.015	0.021
Irudi
Kolore	Ral7035	Ral7035	Ral7035
Material	PC + ABS	PC + ABS	PC + ABS
Erretilu baten ahalmena (nukleoak)	12 (Bero-mahuka txikitu gabeko 2 geruza)	8 (Bero 1 geruza babes-mahuka txikitua)	6 (Bero-mahuka txikitu gabeko 2 geruza)
Erretilu baten gaitasuna (PCak)	1 (PLC 1x2, 1x4, 1x8, 0,9mm zuntz, 60x7x4mm)	/	1  (PLC 1x16, 0,9mm zuntz, 60x12x4mm)
Gehienez (PCak)	4	8	4
Lehenespenez (PCak)	2	/	/
Oharra: 1. Aurreko erretiluak eskakizunen arabera nahastu daitezke. 2. Konfigurazio arauak: 1a = 2b = 2C = 1d = 1e = 2F 3. Zuntz disko motak etengabe handitzen ari dira

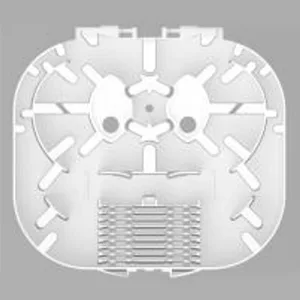

Gai	Erretilua zatitzea c	Erretilua zatitzea d	Erretilua zatitzea e	E-1 erretilua zatitzea
Neurriak (H * W * d, mm)	136 * 104 * 4	136 * 104 * 8	135 * 125 * 8	135 * 125 * 8
Pisu garbia (kg)	0.018	0.024	0.033	0.033
Irudi
Kolore	Ral7035	Ral7035	Ral7035	Ral7035
Material	PC + ABS	PC + ABS	PC + ABS	PC + ABS
Erretilu baten ahalmena (nukleoak)	12 (Bero 1 geruza babes-mahuka txikitua)	24 (Bero Bero Babes Mahuka Geruza)	24 (Bero Bero Babes Mahuka Geruza)	18 (Bero Bero Babes Mahuka Geruza)
Erretilu baten gaitasuna (PCak)	/	/	1 (PLC 1x2, 1x4, 1x8, 0,9mm zuntz, 60x7x4mm)	1 (PLC 1x16, 0,9mm zuntz, 60x12x4mm)
Gehienez (PCak)	8	4	4	4
Lehenespenez (PCak)	/	/	/	/
Oharra: 1. Aurreko erretiluak eskakizunen arabera nahastu daitezke. 4. Konfigurazio arauak: 1a = 2b = 2C = 1d = 1e = 2F 3. Zuntz disko motak etengabe handitzen ari dira

5.3 Osagarriak

Kinga	Zati izena	Erreferentzia argazkia	Unitate	Kantitate	Ohar
1	Erabiltzaileak'manual	/	PCak	1	-An
2	Splitter proben txostena	/	PCak	1	-An

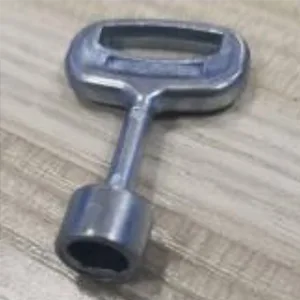

3	Giltza		PCak	1	"D" mota

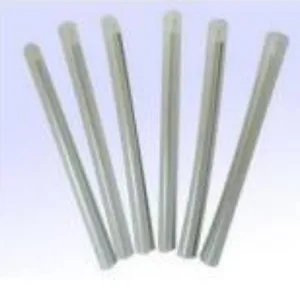

4	Babes berogailua mahuka		PCak	16	L = 45mm, Aukerakoa bezeroaren eskaerarekin

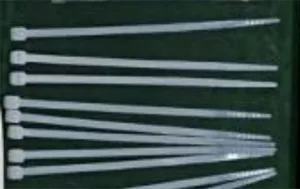

5	Nylonezko kable gorbata		PCak	10	3x100mm

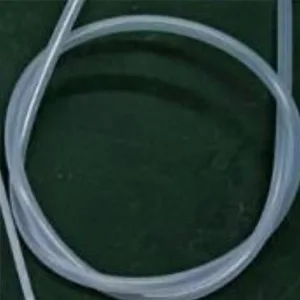

6	Zuntz Babesteko Hodia		PCak	1	OD5MM X 50 cm

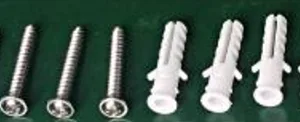

7	Horma muntatutako kit		eszenatoki	1	Aukerakoa bezeroaren eskaerarekin. Zabaldu plastikozko plug φ7.5x40mm, Phillips Torloju Auto-Torlojuak M5x40mm.

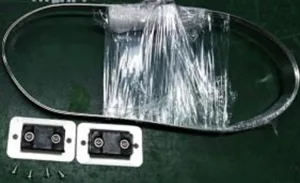

8	Pole-muntatutako kit		eszenatoki	1	Aukerakoa bezeroaren eskaerarekin

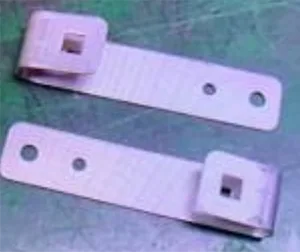

9	Aireko muntatutako kit		eszenatoki	1	Aukerakoa bezeroaren eskaerarekin
10	Kable bidezko biltegiratze erretilua		PCak	2	Aukerakoa bezeroaren eskaerarekin

6. Ingurumen ezaugarriak

Produktu honek ROHS Ingurumena Babesteko Zuzentaraua betetzen du, eta berunaren, kadmio, merkurio, kromo hexavalent kromoaren edukia, bifenil polibrominatua (PBB) eta poligoratutako difenil eter (pbde) ez da muga gainditzen.

7. instalazio

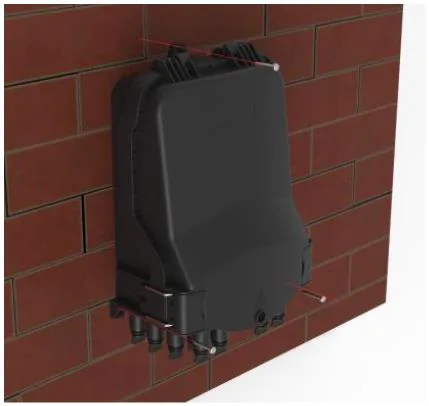

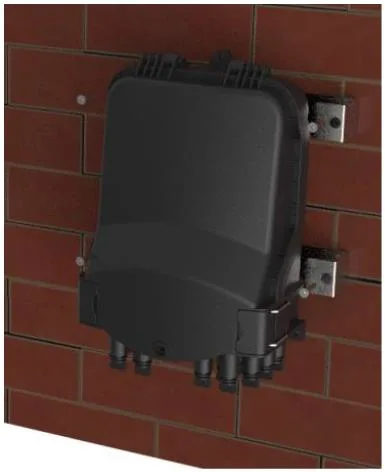

7.1 Hormako instalazioa

Zulatu hormako zulo 3 zulo 2. taulan, jarri hedapen plugin7.5 * 40, jarri koadroa zuloekin bat egiteko eta torlojuak erabiltzeko torlojuak erabiltzeko.

Horma muntatutako instalazioa

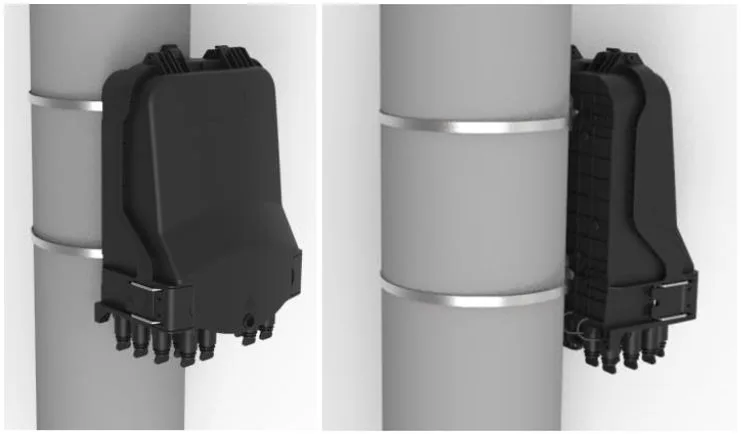

7.2. Polo muntatutako instalazioa

Pasatu uztai eraztuna atzeko plakaren zirrikituaren bidez eta konpondu telekomunikazio poloan

Polo muntatutako instalazioa

7.3 Buruzko egitura

Lotu gainazal gainean zintzilikatutako txasiaren gainean instalatutako biak, eta gero bihurtuta, kasua erortzea saihestea (6. argazkia)

Buruko egitura

7.4 Hormako instalazioa (Drop Cable Storage erretilua)

Zulatu hormako zuloak tantaren kable bidezko biltegiratze-zuloaren dimentsioaren arabera, jarri hedapen tapoia φ 7.5 * 40, jarri koadroa zuloekin bat egiteko eta torlojuekin lotu.

Horma muntatutako instalazioa (Drop Cable Storage erretilua)

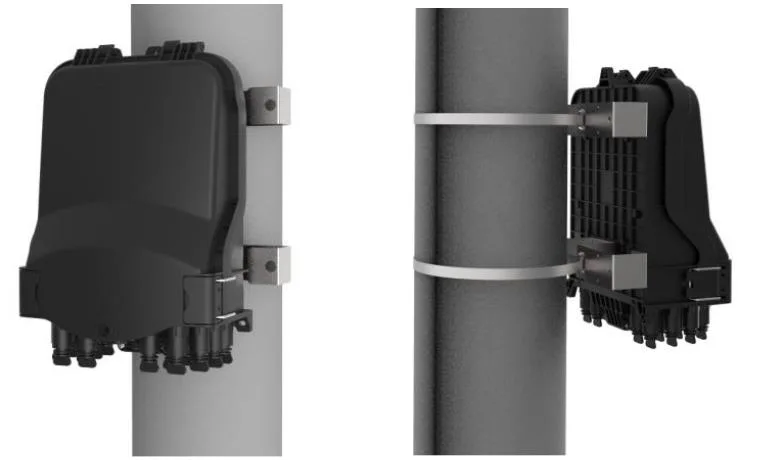

7,5 polo muntatutako instalazioa (Drop Cable Storage erretilua)

Pasatu altzairu herdoilgaitzezko gerrikoa tanta kablearen biltegiratze erretiluaren zirrikituaren bidez eta konpondu poloan gerrikoarekin.

Pole-muntatutako instalazioa (tantaren kablearen biltegiratze erretilua)

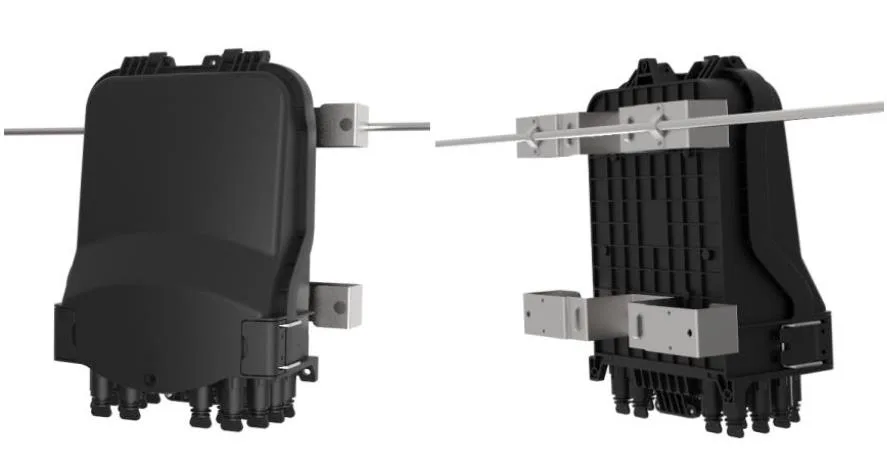

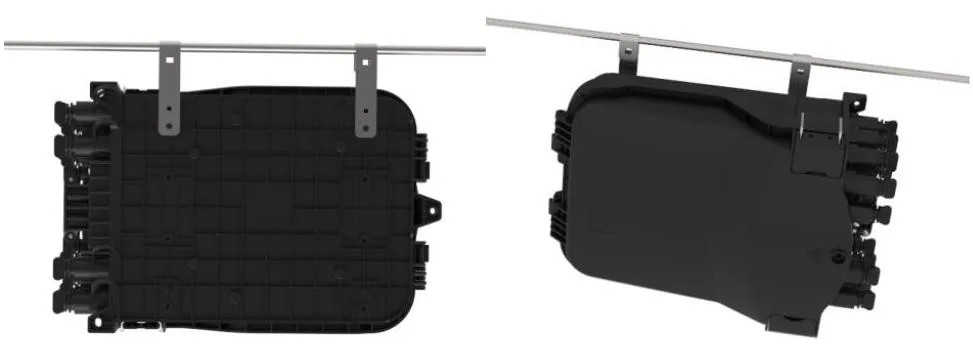

7.6. Airetiko muntatutako instalazioa (Drop Cable Storage erretilua)

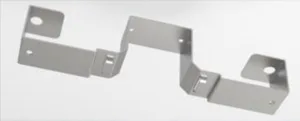

Erabili metalezko plaka txikia banaketa-koadroa mezulariari konpontzeko.

Airetiko muntatutako instalazioa (Drop Cable Storage erretilua)

8. Konektorearen funtzionamendua

8.1 Aurrez konektatutako egokitzailea - A (E)

⚫ Biratu gezia zuntz konektorearen kontrako noranzkoan eta atera hautsa.

⚫ Zuntz konektorearen gezia gainetik dago, sartu zuntz konektorea entxufean sartu eta gero biratu gezia erloju orratzen.

8.2 Aurrez konektatutako egokitzailea - B (XL)

⚫ Sartu SC zuntz optikoa konektorea plug txandaka zati solteen bidez, eta ondoren entxufatu egokitzailera;

⚫ Instalatu XL aurrez konektatutako egokitzailearen egokitzailea plastikozko teklarekin egokitzailea;

⚫ Sartu snap udaberriaren entxufea ganerara;

⚫ Kablearen clamp instalatuko da eta lerroa entxufetik gertu egongo da;

⚫ Torlojua larruzko kablearen aulkia eserlekuko txanoa erloju orratzen

8.3 Aurrez konektatutako egokitzailea - c

⚫ Bultzatu eraztun irristakorra zuntz optikoaren aurrean, geziaren norabidean dagoen tapoia hautsa kentzeko; Sakatu botoia gezia norabidean egokitzailearen hautagailua ateratzeko.

⚫ Lerrokatu adapterreko entxufearen gorputza egokitzailearekin lotu arte. Konektatu bi hautsaren estalkiak modu berean.

⚫ Instalatutako aurrefabrikatutako entxufak eraztun irristakorra bultzatzen du, gerrikoa askatzeko eta, ondoren, gorputz nagusia atzera botatzeko.

8.4 Aurrez konektatutako egokitzailea - D

⚫ Aurrez konektatutako entxufatu erloju orratzen eta ireki aurrez konektatutako entxufea eta hautsaren estalkia geziaren norabidean.

⚫ Konektatu aurrez konektatutako plug d eta aurrez konektatutako egokitzailea g geziaren norabidean eta biratu plug erlojuaren erlojuaren orratzen.

8.5 Aurrez konektatutako egokitzailea - E (a)

⚫ Biratu aurrez konektatutako tapoia erloju orratzen eta ireki aurrez konektatutako entxufea eta hautsaren estalkia geziaren norabidean

⚫ Konektatu aurrez konektatutako entxufea eta aurrez konektatutako egokitzailea g geziaren norabidean eta biratu plug erlojuaren noranzkoan konpontzeko.

8.6 Aurrez konektatutako egokitzailea - SC

⚫ Sartu SC zuntz optikoa konektorea plug txandaka zati solteen bidez, eta ondoren entxufatu egokitzailera;

⚫ Instalatu XL aurrez konektatutako egokitzailearen egokitzailea plastikozko teklarekin egokitzailea;

⚫ Sartu snap udaberriaren entxufea ganerara;

⚫ Kablearen clamp instalatuko da eta lerroa entxufetik gertu egongo da;

⚫ Torloju larruzko kablearen eserlekuko txanoa.

8.7 Aurrez konektatutako egokitzailea - g

9. Pakete

1pc burbuila poltsa batean, 420 * 350mm;

1pc kartoi txiki batean, 340 * 230 * 150mm, pisu gordina 1,5 kg da;

10 pieza kartoi korrugatu handi batean, 480 * 360 * 805 mm, pisu gordina 16 kg da.
