Aurrez konektatutako zuntz optikoko kableen banaketa kutxa GFS-18byk

1. Orokorra

1.1

Aurrez konektatutako banaketa optikoko laukia FTTX sareko banaketa nodo ekipamendu aurreratuen gisa, konexio azkarra eta fidagarria eskaintzen du FTTX-rako Sarea.

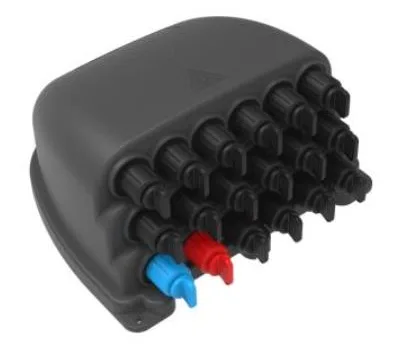

GFS-18byk itxura

1.2 arau betetzen dira

Eskaintzen den produkzioa estandarren arabera diseinatu, fabrikatu eta probatu da:

1.3 Aplikazioen ingurunea

2. Ezaugarriak

1. Beheko oskola eta goiko estalkia torlojuekin finkatuta daude.

2. Materiala: PP.

3. Hezetasun froga, iragazgaitza, hautsa, zahartzearen aurkako agintzea.

4. Babes maila IP68 arte.

5. Barrualdea 1x2 FBT Splitter + 1x16 PLC zatitzailearekin hornituta dago.

6. Instalazio metodoa: polo muntatuta, aireko muntatuta, horma muntatuta.

3. Zehaztapenak

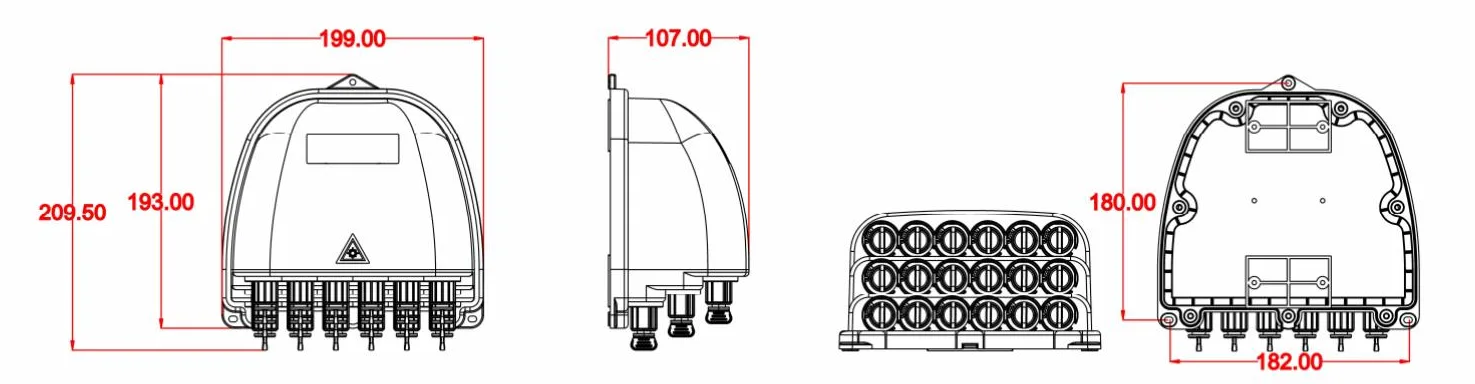

3.1 Zehaztapen mekanikoak

3.2 Zehaztapen optikoak

Goiko taulan agertzen diren parametro optikoak balio lehenetsiak dira eta eskakizunen arabera pertsonaliza daitezke.

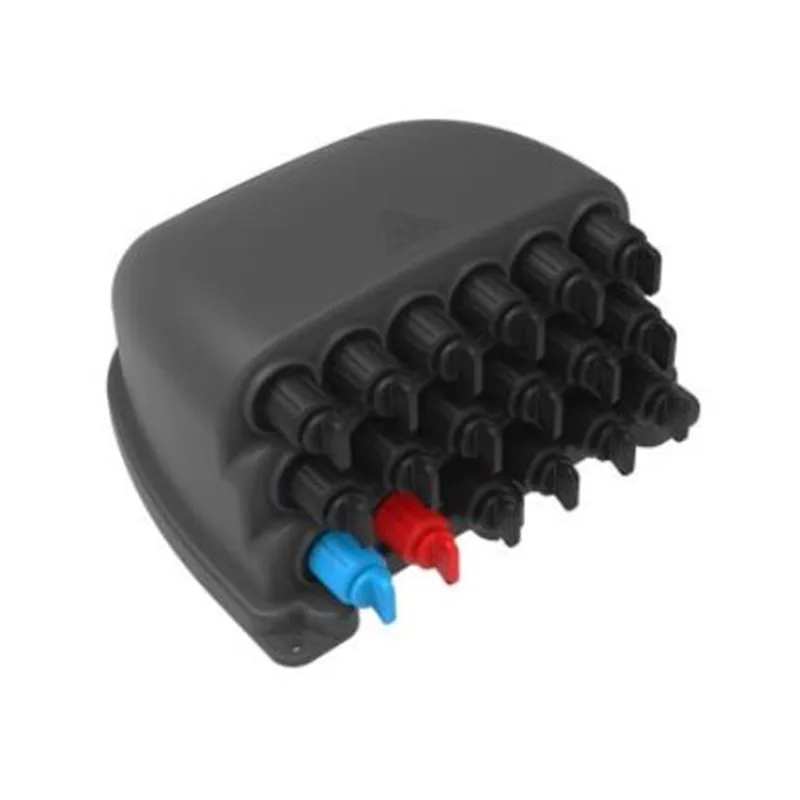

4. Produktuen argazkia

4.1 Produktuen kable moduak:

GFS-18byk (1 * 2FBT + 1 * 16 PLC zatitzaile kable moduak)

4.2 Konfigurazioa

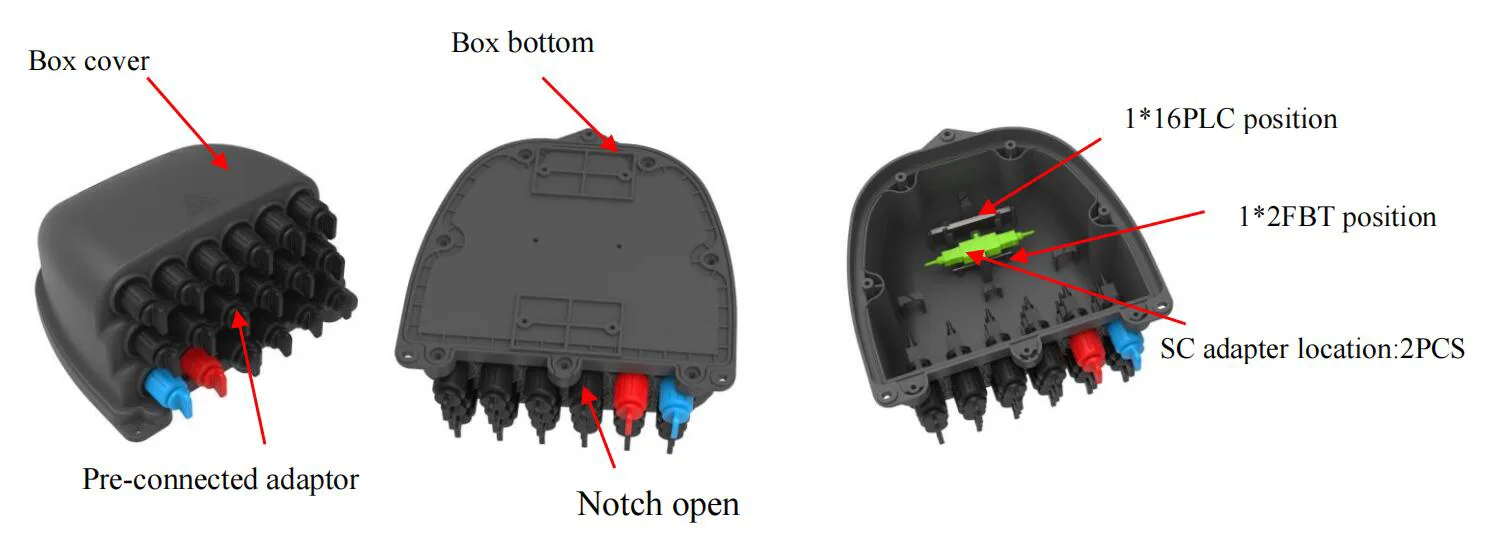

4.2.1 Zati nagusiak

4.2.2 Osagarriak

Kinga	Zati izena	Erreferentzia argazkia	Unitate	Kantitate	Ohar
1	Erabiltzaileak'manual	/	PCak	1	-An
2	Splitter proben txostena	/	PCak	1	-An
3	Horma muntatutako kit		eszenatoki	1	Aukerakoa bezeroaren eskaerarekin
4	Pole-muntatutako kit		eszenatoki	1	Aukerakoa bezeroaren eskaerarekin
5	Aireko muntatutako kit		eszenatoki	1	Aukerakoa bezeroaren eskaerarekin

5. Ingurumen ezaugarriak

Produktu honek ROHS Ingurumena Babesteko Zuzentaraua betetzen du, eta berunaren edukia, kadmioa, merkurioa, kromo hexavalenteak, bifenil polybrominated (PBB) (PBB) (PBB) eta poligolatutako diforil eter (pbde) betetzen ditu.

6. instalazio

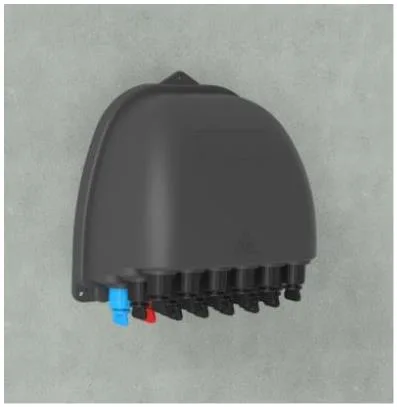

6.1 Hormako instalazioa

Zulatu hormako zulo 3 zulo dimentsioaren arabera, jarri hedapen tapoia φ7.5 * 40, jarri koadroa zuloekin bat egiteko eta torlojuak erabiltzeko.

Horma muntatutako instalazioa

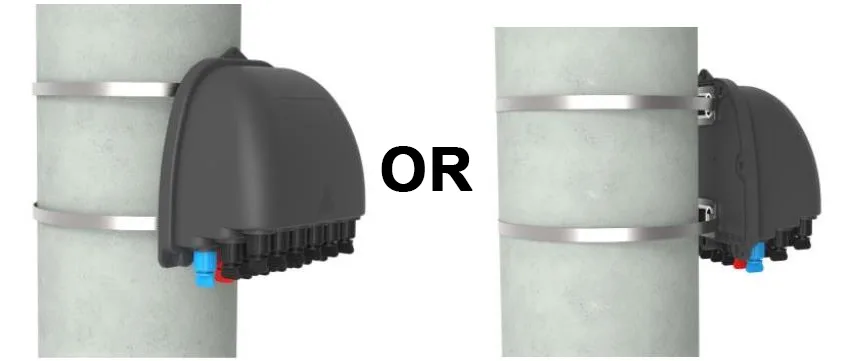

6.2. Polo muntatutako instalazioa

Pasatu uztai eraztuna atzeko plakaren zirrikituaren bidez eta konpondu telekomunikazio poloan

Polo muntatutako instalazioa

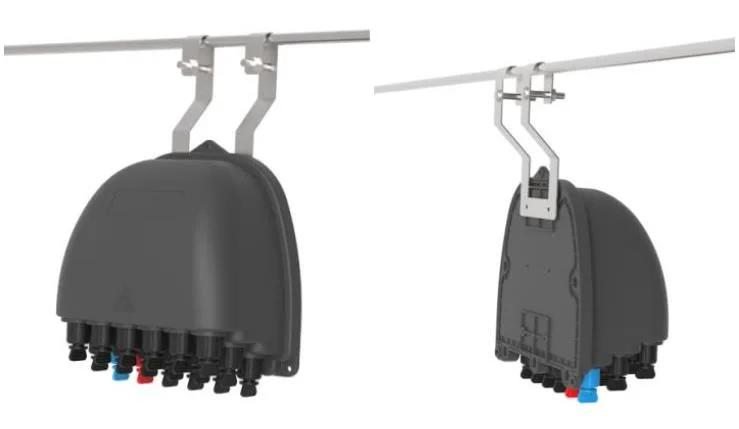

6.3 Buruko egitura

Lotu gainazal gainean zintzilikatutako txasiaren gainean instalatutako biak, eta gero bihurtuta, kasua erortzea saihestea (6. argazkia)

Polo muntatutako instalazioa

7. konektorearen funtzionamendua

7.1 Aurrez konektatutako egokitzailea - A (E)

⚫ Biratu gezia zuntz konektorearen kontrako noranzkoan eta atera hautsa.

⚫ Zuntz konektorearen gezia gainetik dago, sartu zuntz konektorea entxufean sartu eta gero biratu gezia erloju orratzen.

7.2 Aurrez konektatutako egokitzailea - B (XL)

⚫ Sartu SC zuntz optikoa konektorea plug txandaka zati solteen bidez, eta ondoren entxufatu egokitzailera;

⚫ Instalatu XL aurrez konektatutako egokitzailearen egokitzailea plastikozko teklarekin egokitzailea;

⚫ Sartu snap udaberriaren entxufea ganerara;

⚫ Kablearen clamp instalatuko da eta lerroa entxufetik gertu egongo da;

⚫ Torlojua larruzko kablearen aulkia eserlekuko txanoa erloju orratzen

7.3 Aurrez konektatutako egokitzailea - c

⚫ Bultzatu eraztun irristakorra zuntz optikoaren aurrean, geziaren norabidean dagoen tapoia hautsa kentzeko; Sakatu botoia gezia norabidean egokitzailearen hautagailua ateratzeko.

⚫ Lerrokatu adapterreko entxufearen gorputza egokitzailearekin lotu arte. Konektatu bi hautsaren estalkiak modu berean.

⚫ Instalatutako aurrefabrikatutako entxufak eraztun irristakorra bultzatzen du, gerrikoa askatzeko eta, ondoren, gorputz nagusia atzera botatzeko.

7.4 Aurrez konektatutako egokitzailea - D

⚫ Aurrez konektatutako entxufatu erloju orratzen eta ireki aurrez konektatutako entxufea eta hautsaren estalkia geziaren norabidean.

⚫ Konektatu aurrez konektatutako plug d eta aurrez konektatutako egokitzailea g geziaren norabidean eta biratu plug erlojuaren erlojuaren orratzen.

7.5 Aurrez konektatutako egokitzailea - E (a)

⚫ Biratu aurrez konektatutako tapoia erloju orratzen eta ireki aurrez konektatutako entxufea eta hautsaren estalkia geziaren norabidean

⚫ Konektatu aurrez konektatutako entxufea eta aurrez konektatutako egokitzailea g geziaren norabidean eta biratu plug erlojuaren noranzkoan konpontzeko.

7.6 Aurrez konektatutako egokitzailea - SC

⚫ Sartu SC zuntz optikoa konektorea plug txandaka zati solteen bidez, eta ondoren entxufatu egokitzailera;

⚫ Instalatu XL aurrez konektatutako egokitzailearen egokitzailea plastikozko teklarekin egokitzailea;

⚫ Sartu snap udaberriaren entxufea ganerara;

⚫ Kablearen clamp instalatuko da eta lerroa entxufetik gertu egongo da;

⚫ Torloju larruzko kablearen eserlekuko txanoa.

8. Pakete
