1. Orokorra

1.1

Aurrez konektatutako banaketa optikoko kutxa FTTX sareko banaketa nodo ekipamendu aurreratuenen artean, konexio azkarra eta fidagarria, Babes eta kudeaketa ona eskaintzen ditu FTTX sarearentzat.

Ekoizpen mota	Sailkapen
GFS-8BY & -1	Aurrez konektatutako zuntz optikoko kablearen banaketa kutxa

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

1.2 arau betetzen dira

Eskaintzen den produkzioa estandarren arabera diseinatu, fabrikatu eta probatu da:

That-t g.652	Modu bakarreko zuntz optiko baten ezaugarriak
IEC 60794-1-1	Zuntz optikoko kableak-1-1 zatia: Zehaztapen generikoa-Orokorra
IEC 60794-1-2	Zuntz optikoko kableak - 1. zatia: Zehaztapen generikoa-oinarrizko kable optikoko proba prozedura

1.3 Aplikazioen ingurunea

Gai	Balio
Eragiketa tenperatura	-40 ºC ~ + 65 ºC
Instalazioaren tenperatura	-5 ºC ~ + 40 ºC
Biltegiratze tenperatura	-40 ºC ~ + 65 ºC
Presio atmosferikoa	70 ~ 106kpa
Hezetasun erlatiboa	% ≤93 (+ 40 ℃)

2. Ezaugarriak

1. Beheko maskorra eta goiko estalkia plaka beroa soldatzeko soldadura da, hau ez baita desmuntagarria.

2. Materiala: PP.

3. Hezetasun froga, iragazgaitza, hautsa, zahartzearen aurkako agintzea.

4. Babes maila IP68 arte.

5. Barrualdea 1x2 fbt splitter + 1x8 PLC zatitzailea edo 1x8 PLC zatitzailea ditu.

6. Instalazio metodoa: polo muntatuta, aireko muntatuta, horma muntatuta.

7. Drop Cable Storage erretilua hornituta dago, 30 metroko 5mm-ko kablearen biltegia betetzeko.

3. Zehaztapenak

3.1 Zehaztapen mekanikoak

Gai	Zehaztapenak	Ohar
Etxebizitza materiala	PP plastiko aldatua
Metalezko osagarrien materiala	Kalitate handiko altzairu herdoilgaitza

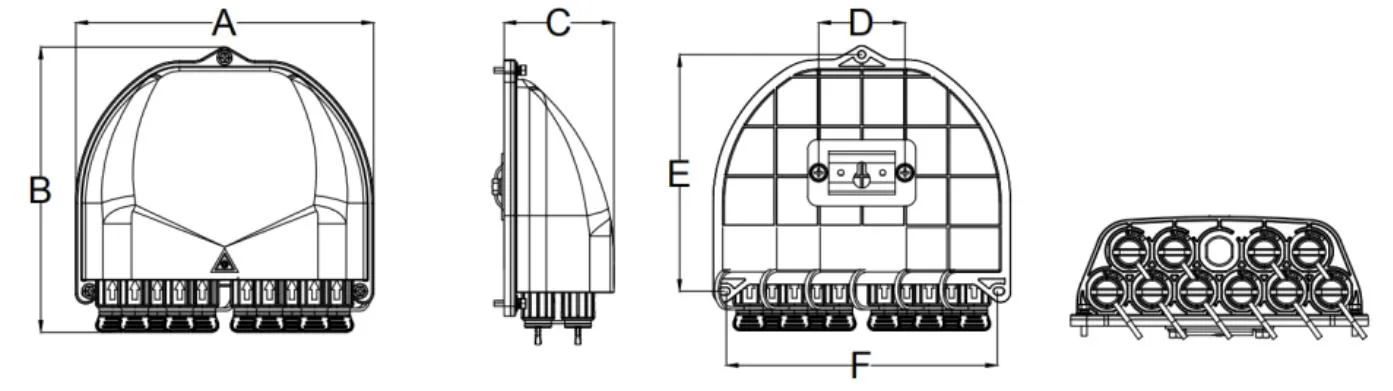

Kanpoko dimentsioa (mm)	171 * 179 * 66mm	A * b * c
Kolore	Beltz
Instalazio zuloaren posizioa (mm)	52 * 142 * 165	D * e * f
Aurrez konektatutako egokitzaile kopurua	10	GFS-8by (1 gorria, 1 urdina, 8 beltza)
Aurrez konektatutako egokitzaile kopurua	9	GFS-8BY-1 (1 gorria, 8 beltza)
Zatitu	1x2 fbt splitter + 1x8 plc zatitzailea	GFS-8by, 1x2 FBT zatitzailearen ratio lehenetsia% 70 /% 30 da
Zatitu	1x8 PLC zatitzailea	GFS-8BY-1
IP	IP68
Sumarriak	UL94-HB	Beharren arabera pertsonaliza daiteke.
Gatz-spray neutroa (NSS)	48h	Beharren arabera pertsonaliza daiteke.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

4. Konfigurazioa

Parametro optiko nagusiak

Eredu	Zatitu	The (db)		Rl (db)	The (db)	Proba metodoa
Eredu	Zatitu	Zatitu			Banaketa kutxa	Proba metodoa
GFS-8by	1 * 2 FBT (90/10) + 1 * 8 PLC zatitzailea, SCAPC konektorearekin	1 * 2 FBT (% 90)	≤8.3	≥55db	≤1.03	Il: IEC61300-3-4 metodoa b RL: IEC61300-3-6 metodoa 1
		1 * 2 FBT (% 10) + 1 * 8 PLC	≤21.7	≥55db	≤21.9
	1 * 2 FBT (80/20) + 1 * 8 PLC zatitzailea, SCAPC konektorearekin	1 * 2 FBT (% 80)	≤1.4	≥55db	≤1.6
		1 * 2 FBT (% 20) + 1 * 8 PLC	≤18.3	≥55db	≤18.5
	1 * 2 FBT (70/30) + 1 * 8 PLC zatitzailea, SCAPC konektorearekin	1 * 2 FBT (% 70)	≤2.1	≥55db	≤2.3
		1 * 2 FBT (% 30) + 1 * 8 PLC	≤16.5	≥55db	≤16.7
	1 * 2 FBT (60/40) + 1 * 8 PLC zatitzailea, SCAPC konektorearekin	1 * 2 FBT (% 60)	≤2.8	≥55db	≤3.0
		1 * 2 FBT (% 40) + 1 * 8 PLC	≤15.2	≥55db	≤15.4
	1 * 2 FBT (50/50) + 1 * 8 PLC zatitzailea, SCAPC konektorearekin	1 * 2 FBT (% 50)	≤3.8	≥55db	≤4.0
		1 * 2 FBT (% 50) + 1 * 8 PLC	≤14.3	≥55db	≤14.5
GFS-8BY-1	1x8 PLC zatitzailea, SCAPC konektorearekin	1 * 8 PLC	≤10.5	≥55db	≤10.7

Goiko taulan agertzen diren parametro optikoak balio lehenetsiak dira eta eskakizunen arabera pertsonaliza daitezke.

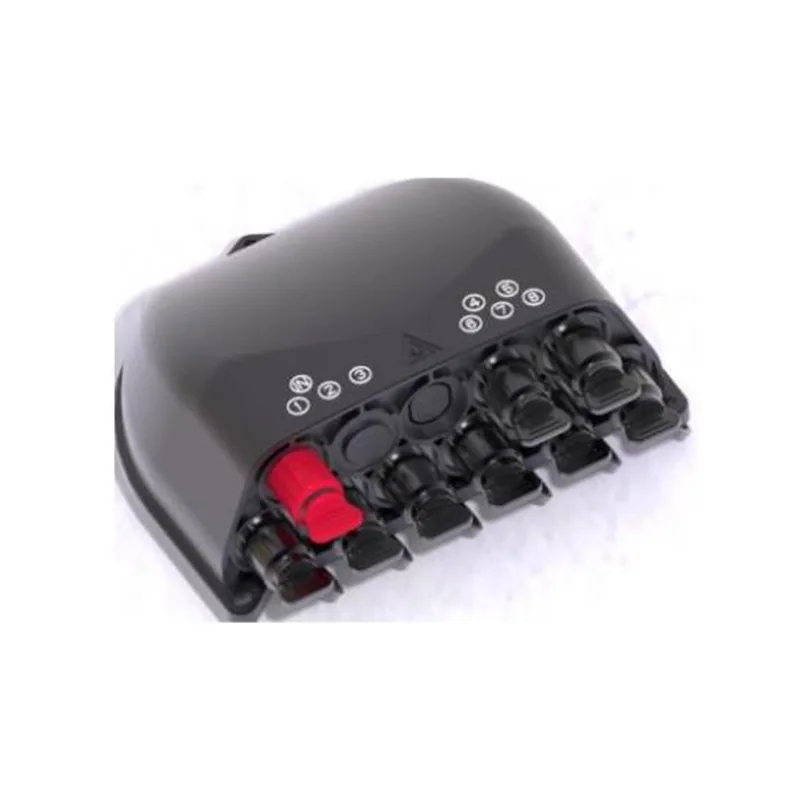

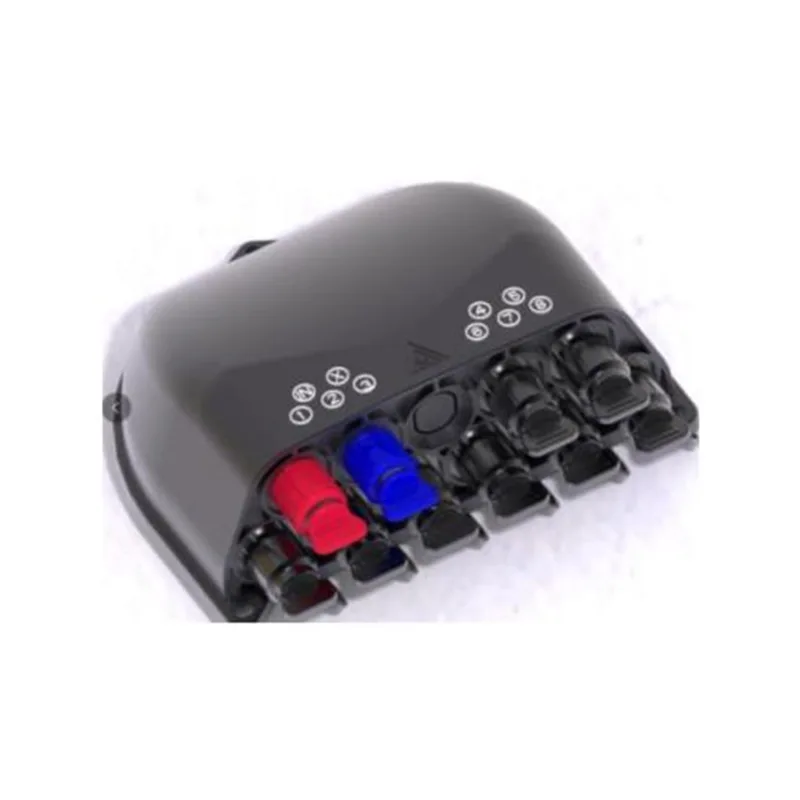

5. Produktuen argazkia

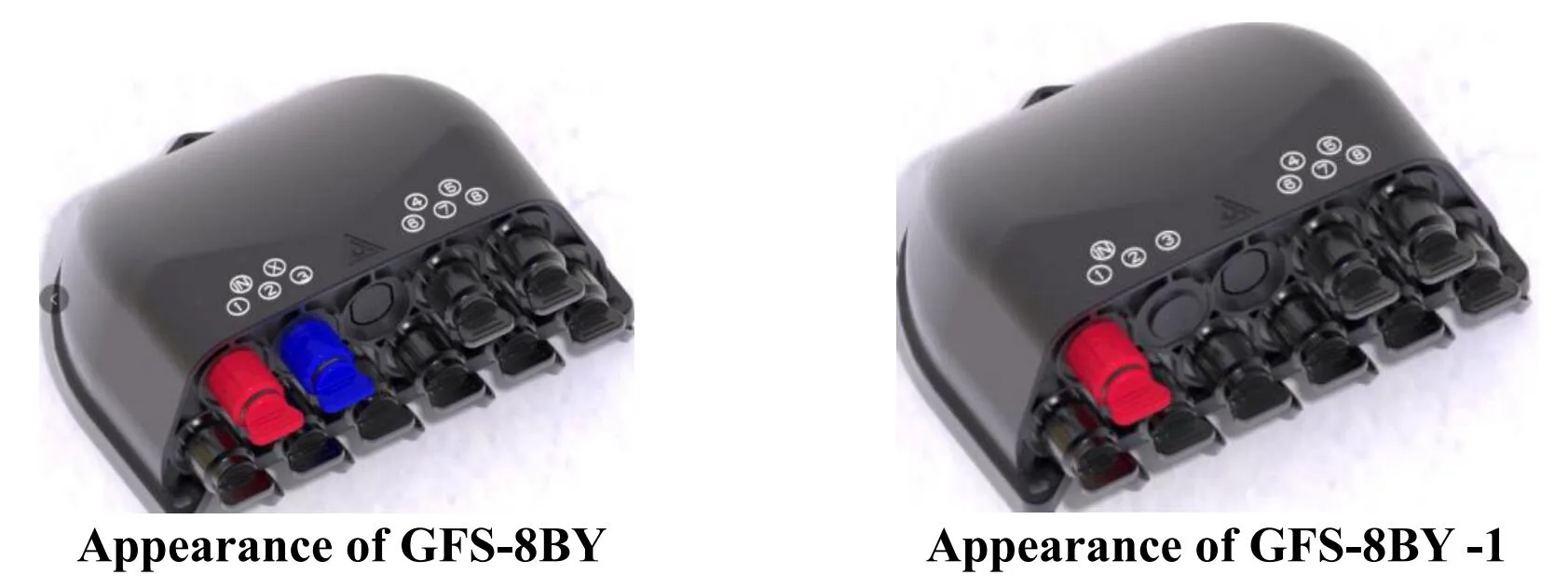

5.1 Produktuen kable moduak:

PLC gainean, FBT beheko aldean

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

GFS-8by (1 * 2 FBT + 1 * 8 PLC zatitzaile kable moduak)

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

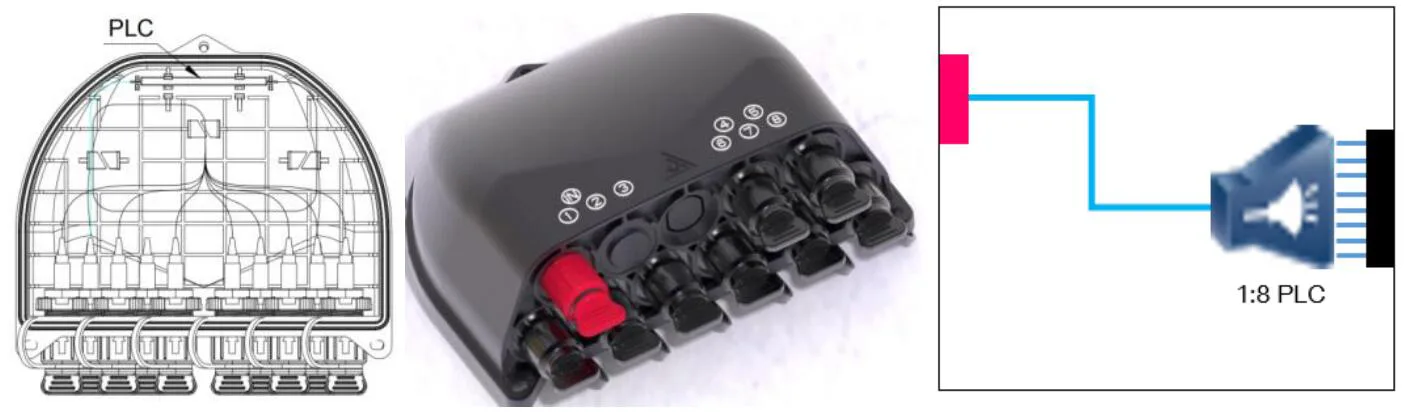

GFS-8BY-1 (1 * 8 PLC zatitzaile kable moduak)

5.2 Konfigurazioa

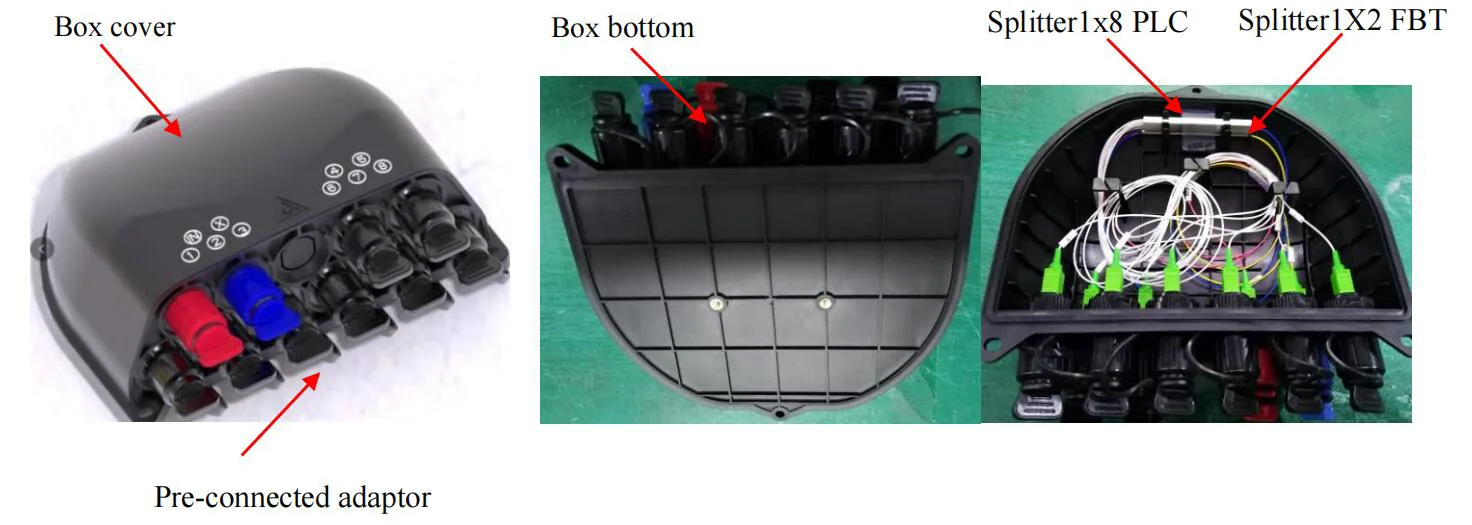

5.2.1 Zati nagusiak

Kinga	Zati izena	Unitate	Kantitate	Ohar
1	Kutxa behealdea	PCak	1
2	Kutxa estalkia	PCak	1
3	Aurrez konektatutako egokitzailea	PCak	10	GFS-8by
4	Aurrez konektatutako egokitzailea	PCak	9	GFS-8BY-1
5	Splitter1x2 fbt	PCak	1	GFS-8by-n soilik instalatu da
6	Splitter1x8 plc	PCak	1

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

5.2.2 Osagarriak

Kinga	Zati izena	Erreferentzia argazkia	Unitate	Kantitate	Ohar
1	Erabiltzaileak'manual	/	PCak	1	-An
2	Splitter proben txostena	/	PCak	1	-An

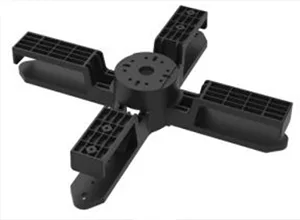

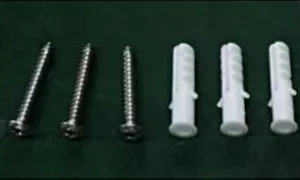

3	Horma muntatutako kit		eszenatoki	1	Aukerakoa bezero gisa eskatu

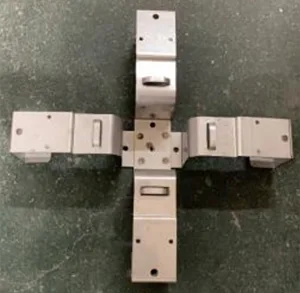

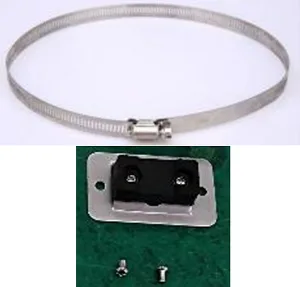

4	Pole-muntatutako kit		eszenatoki	1	Aukerakoa bezero gisa eskatu
4	Pole-muntatutako kit		eszenatoki	1	Aukerakoa bezero gisa eskatu

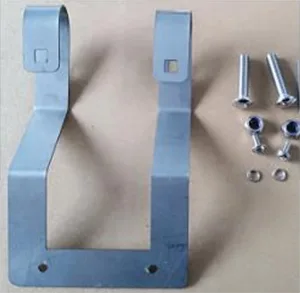

5	Aireko muntatutako kit		eszenatoki	1	Aukerakoa bezero gisa eskatu
6	Jaregin kablea Biltegiratze erretilua		eszenatoki	1	Aukerakoa bezero gisa eskatu
7	Jaregin kablea Biltegiratze erretilua		eszenatoki	1	Aukerakoa bezero gisa eskatu

6. Ingurumen ezaugarriak

Produktu honek ROHS Ingurumena Babesteko Zuzentaraua betetzen du, eta berunaren edukia, kadmioa, merkurioa, kromo hexavalenteak, bifenil polybrominated (PBB) (PBB) (PBB) eta poligolatutako diforil eter (pbde) betetzen ditu.

7. instalazio

7.1 Hormako instalazioa

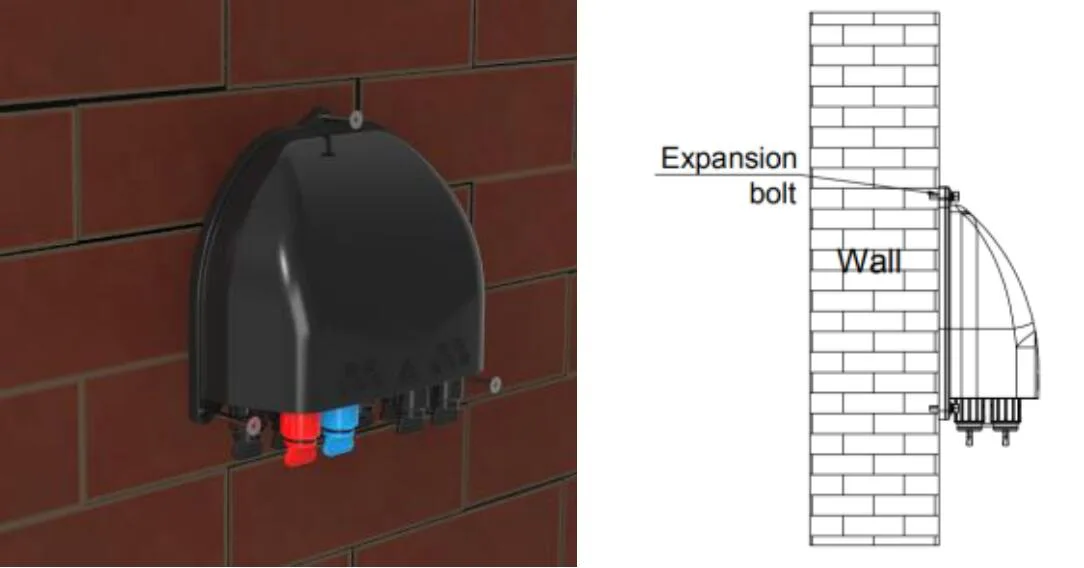

Zulatu hormako zulo 3 zulo dimentsioaren arabera, jarri hedapen tapoia φ7.5 * 40, jarri koadroa zuloekin bat egiteko eta torlojuak erabiltzeko.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

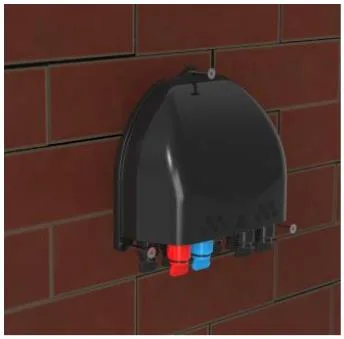

Horma muntatutako instalazioa

7.2. Polo muntatutako instalazioa

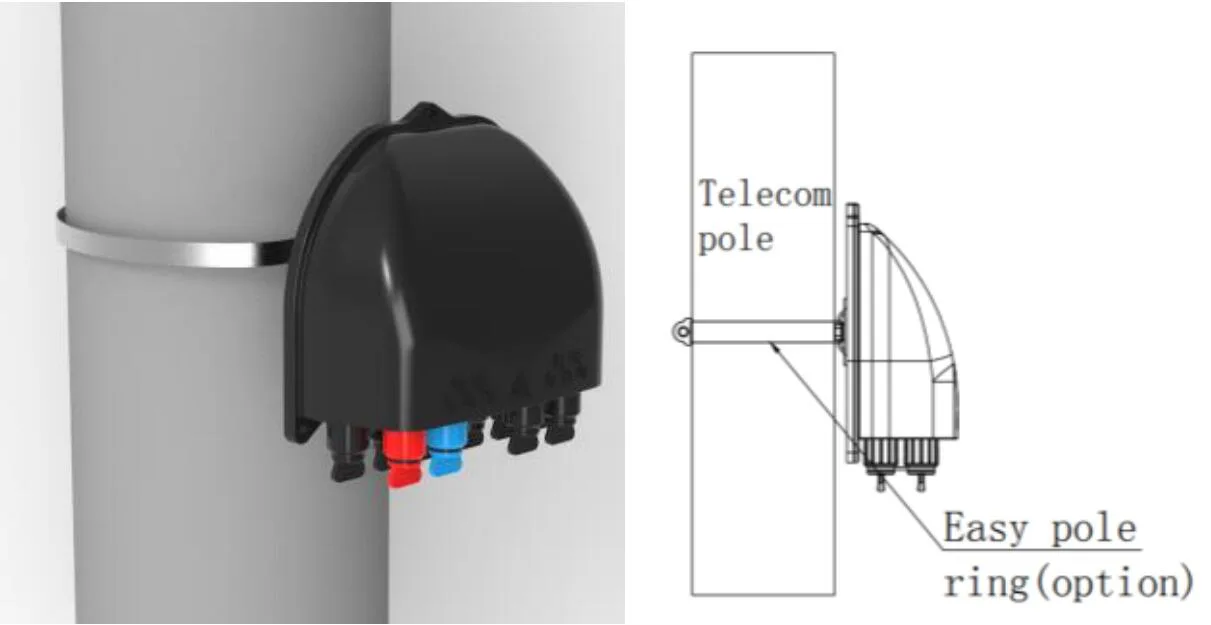

Pasatu uztai eraztuna atzeko plakaren zirrikituaren bidez eta konpondu telekomunikazio poloan

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Polo muntatutako instalazioa

7.3. Horma muntatutako instalazioa (Drop Cable Storage erretilua)

Zulatu 4 zulo horman, tantaren kable bidezko biltegiratze-zuloaren dimentsioaren arabera, jarri hedapen tapoia φ 8 * 40, jarri koadroa zuloekin bat egiteko eta lotu torlojuekin.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Hormako instalazioa (kable bidezko biltegiratze erretiluarekin

7.4. Pole-muntatutako instalazioa (tantaren kablearen biltegiratze erretilua)

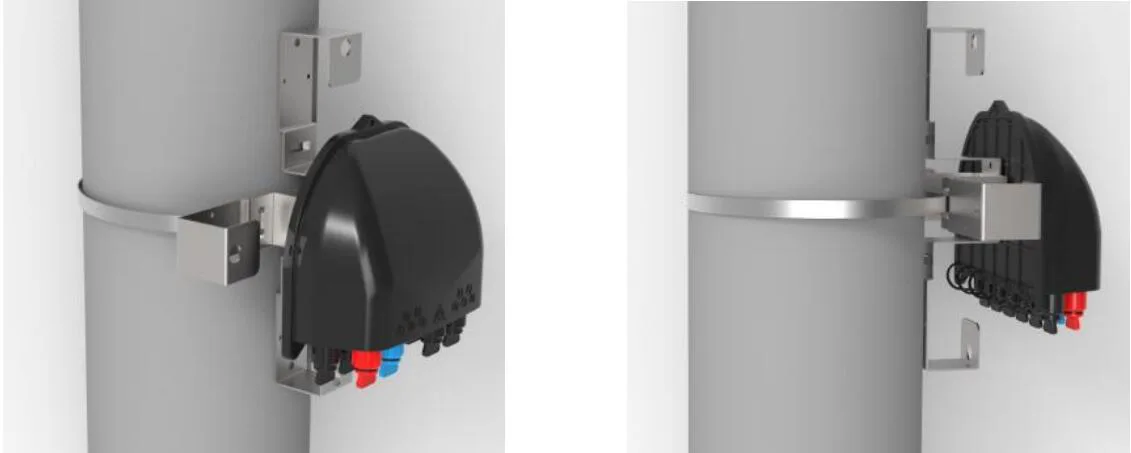

Pasatu altzairu herdoilgaitzezko gerrikoa tanta kablearen biltegiratze erretiluaren zirrikituaren bidez eta konpondu poloan gerrikoarekin.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Pole-muntatutako instalazioa (tantaren kablearen biltegiratze erretilua)

7,5. Airetiko muntatutako instalazioa (Drop Cable Storage erretilua)

Erabili metalezko plaka txikia banaketa-koadroa mezulariari konpontzeko.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Airetiko muntatutako instalazioa (Drop Cable Storage erretilua)

8. Konektorearen funtzionamendua

8.1 Aurrez konektatutako egokitzailea - A (E)

⚫ Biratu gezia zuntz konektorearen kontrako noranzkoan eta atera hautsa.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ Zuntz konektorearen gezia gainetik dago, sartu zuntz konektorea entxufean sartu eta gero biratu gezia erloju orratzen.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.2 Aurrez konektatutako egokitzailea - B (XL)

⚫ Sartu SC zuntz optikoa konektorea plug txandaka zati solteen bidez, eta ondoren entxufatu egokitzailera;

⚫ Instalatu XL aurrez konektatutako egokitzailearen egokitzailea plastikozko teklarekin egokitzailea;

⚫ Sartu snap udaberriaren entxufea ganerara;

⚫ Kablearen clamp instalatuko da eta lerroa entxufetik gertu egongo da;

⚫ Torlojua larruzko kablearen aulkia eserlekuko txanoa erloju orratzen

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.3 Aurrez konektatutako egokitzailea - c

⚫ Bultzatu eraztun irristakorra zuntz optikoaren aurrean, geziaren norabidean dagoen tapoia hautsa kentzeko; Sakatu botoia gezia norabidean egokitzailearen hautagailua ateratzeko.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ Lerrokatu adapterreko entxufearen gorputza egokitzailearekin lotu arte. Konektatu bi hautsaren estalkiak modu berean.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ Instalatutako aurrefabrikatutako entxufak eraztun irristakorra bultzatzen du, gerrikoa askatzeko eta, ondoren, gorputz nagusia atzera botatzeko.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.4 Aurrez konektatutako egokitzailea - D

⚫ Aurrez konektatutako entxufatu erloju orratzen eta ireki aurrez konektatutako entxufea eta hautsaren estalkia geziaren norabidean.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ Konektatu aurrez konektatutako plug d eta aurrez konektatutako egokitzailea g geziaren norabidean eta biratu plug erlojuaren erlojuaren orratzen.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.5 Aurrez konektatutako egokitzailea - E (a)

⚫ Biratu aurrez konektatutako tapoia erloju orratzen eta ireki aurrez konektatutako entxufea eta hautsaren estalkia geziaren norabidean

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ Konektatu aurrez konektatutako entxufea eta aurrez konektatutako egokitzailea g geziaren norabidean eta biratu plug erlojuaren noranzkoan konpontzeko.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.6 aurrez konektatutako egokitzailea -f

⚫ Sartu SC zuntz optikoa konektorea plug txandaka zati solteen bidez, eta ondoren entxufatu egokitzailera;

⚫ Instalatu XL aurrez konektatutako egokitzailearen egokitzailea plastikozko teklarekin egokitzailea;

⚫ Sartu snap udaberriaren entxufea ganerara;

⚫ Kablearen clamp instalatuko da eta lerroa entxufetik gertu egongo da;

⚫ Torloju larruzko kablearen eserlekuko txanoa.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

9. Pakete

Gai	Material	Tamaina (mm)	Kantitate	Pisu gordina (kg)
Produktu independenteen ontziak	Kartoi-ontzi	195x195x95	1	0.7
Kanpoko ontzien kartoia	Kartoi-ontzi	810x410x510	40	28.1
OHARRA: Tanta Kableko biltegiratze erretilurik gabe
