Aurrez amaitutako zuntz optikoko kable biribila

Aurrez amaitutako zuntz optikoko kable biribilak Fiber to the Home (FTTH) konexio-soluzio sendoa eta zigilatua eskaintzen dute konexio-sistema azkar eta zehatz baten bidez, instalazio-denbora, akats teknikoak eta mantentze-lanak murriztuz. Horrez gain, sarearen fidagarritasun eta iraunkortasun handia bermatzen du.

Bidali kontsulta

Produktuaren Deskribapena

Produktu Kategoria: Fiber to the Home (FTTH) Konektibitate Soluzioak
Funtzio gakoa: inplementazio azkarreko plug-and-play kablea SC/APC amaiera indartuarekin.
Betetzea: IEC 61754-4 estandarrak betetzen ditu interfaze optikoaren errendimendurako.

Orientalfiber-ek aurrez amaitutako zuntz optikoko kable biribila eskaintzen du errendimendu handiko irtenbide gisa, egoitza eta merkataritza zuntz inplementazioetarako. Jiangsu Xuben Photoelectric Technology Co., Ltd-ek diseinatua, kable honek babes mekaniko sendoa integratzen du doitasunez diseinatutako konektoreekin seinalearen transmisio egonkorra bermatzeko ingurumen-baldintza ezberdinetan.

Produktuaren definizioa eta esparru funtzionala

Aurrez amaitutako zuntz optikoko kable biribila SC/APC konektore indartu batekin amaitutako 5 mm-ko trakzio handiko kable biribil batez osatutako muntaia optiko espezializatua da. Eremuan amaitutako kable estandarrak ez bezala, aurrez konektoretutako irtenbide honek harpidedunaren muturrean tokian tokiko junturaren beharra ezabatzen du, kalitate handiko zirkoniozko ferrula erabiliz, sareko bizitza osoan txertatze-galera txikia eta itzulera-galera handia mantentzeko.

Oinarrizko abantailak eta bikaintasun teknikoa

1. Doitasun Ingeniaritza

Aurrez amaitutako zuntz optikoko kable biribilak SC/APC konektore sendotu bat dauka A alboan, eta eguraldiarekiko erresistentea den konexio itxia bermatzen du. Zirkoniozko ferrulak erabiltzeak lerrokatze egonkorra bermatzen du, tenperaturaren gorabeheren edo bibrazio mekanikoen ondorioz seinalea degradatzeko arriskua murriztuz.

2. Iraunkortasuna hobetua

Iraupenerako eraikia, kablearen eraikuntzak honako hauek ditu:

HDPE/LSZH kanpoko jaka: UV erradiazioarekiko eta ingurumeneko estresarekiko erresistentzia ematen du.

Ura blokeatzeko osagaiak: Beira-zuntz integratua eta aramidazko hariek hezetasuna sartzea ekiditen dute.

G657A1/A2 zuntza: bihurgunearekiko sentikortasunik gabeko errendimendu handia eskaintzen du, funtsezkoa hiriko FTTH inguruneetan bideratzeko.

3. Inplementazio-eraginkortasun optimizatua

Aurrez amaitutako zuntz optikoko kable biribila erabiliz, telekomunikazio-operadoreek instalazio-denbora nabarmen murriztu dezakete. B alboko "mutur irekiak" kanaletatik erraz ateratzea ahalbidetzen du banaketa-puntuan behin betiko amaiera baino lehen.

Aplikazio-eremuak

Aurrez amaitutako zuntz optikoko kable biribilaren aldakortasunari esker, eskaera handiko hainbat sektoretarako egokia da:

Telekomunikazioak: azken kilometroko FTTH konexioak egoitzako Interneteko zerbitzu hornitzaileentzat.

Emisioa: Seinale transmisioa irrati eta telebista sareetarako.

Industria Azpiegitura: sare adimendunetarako, trenbide-garraiorako eta autobideen monitorizazio-sistemetarako front-end konexioak.

Tokiko Sareak (LAN): Abiadura handiko datu-transmisioa campus edo bulego konplexuetarako.

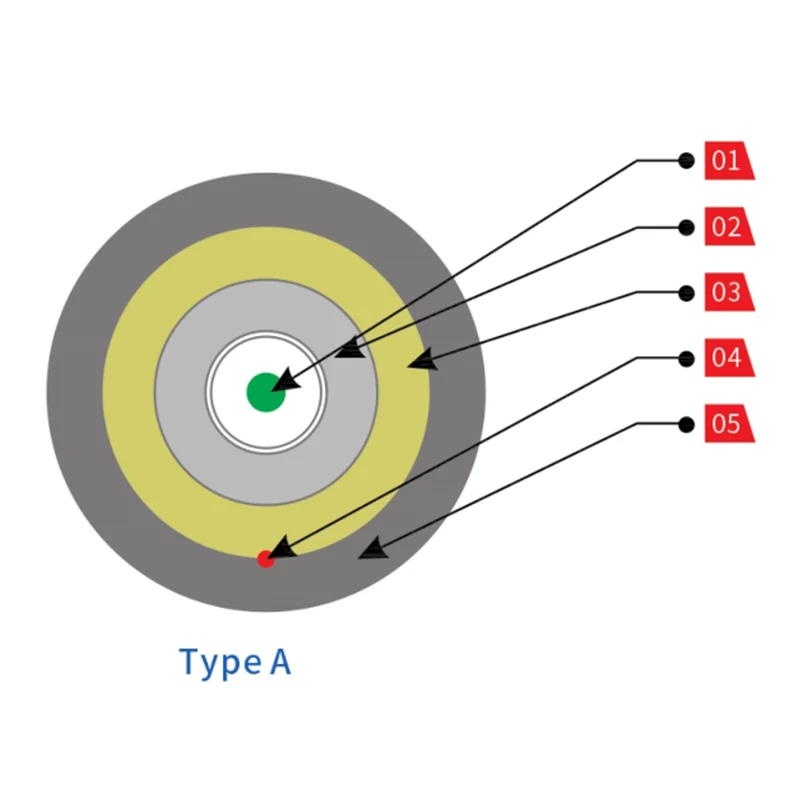

Egitura Marrazkia

900μm-ko buffera

PBT hodia

Beira-zuntz ura blokeatzen duten eta aramidazko hari-zuntz bufferak

Ripcord

LSZH jaka

Pre-terminated Round Fiber Optic Drop Cable

A mota

900μm-ko buffera

Barruko zorroa

Beira-zuntz ura blokeatzen duten eta aramidazko hari-zuntz bufferak

Indarkidea

Ripcord

Kanpoko zorroa

Kolore Urdina Lerroa

Pre-Terminated Round Fiber Optic Drop Cable

B mota

Konektorearen xehetasunak

Eredua: E mota

Kolorea: Beltza

Materiala: PC+ABS

Konektorea: SC/APC

Aplikatzen den kablea: 5 mm-ko kablea

Ezaugarriak

Diseinu modularra, zabaltzeko erraza

Kanpoan lan egin eta instalatu daiteke

Babes maila: IP68

RL: ≥55dB

Pre-Terminated Round Fiber Optic Drop Cable

Zehaztapen optikoak

Parametroa	Balioa
Konektore mota	E Mota
Konektorearen sartze-galera (dB)	IL: ≤0.3dB Max. 0,3 dB + 0,4 dB/km * L (km) @ 1310 nm Max. 0,3 dB + 0,35 dB/km * L (km) @ 1550 nm IEC 61300-3-4 B metodoaren arabera
Konektorearen itzulera-galera (dB)	RL: ≥55dB Min. 60dB @ 1310&1550nm IEC 61300-3-6 arauaren arabera
Kablearen luzera (m)	50, 100, 150, 200, 250, etab
Babes-maila	IP 68

Kableen Muntaketa

Txertatze-galera: Max. 0,3 dB + 0,35 dB/km * L (km) @ 1310 nm

Max. 0,3 dB + 0,21 dB/km * L (km) @ 1550 nm

IEC 61300-3-4 B metodoaren arabera

Itzulera galera: min. 60 dB @ 1310&1550nm

IEC 61300-3-6 arauaren arabera

Zehaztapen mekanikoak

Elementua	Proba metodoa	Baldintza
Trakzio Erresistentzia	IEC 60794-1-E1 (1000N/1h)	Zuntzaren luzapena ≤0,40% Luzapen hondar ≤ 0,05% Atenuazio-aldaketa ≤ 0,1 dB @1550nm
Lautzea	IEC 60794-1-E3 (1000 N/100 mm 15 minututan)	Atenuazio-aldaketa ≤ 0,1 dB @1550nm
Eragina	IEC 60794-1-2-E4 (5N.m talka eta D=300mm)	Atenuazio-aldaketa ≤ 0,1 dB @1550nm
Torsioa	IEC 60794-1-2-E7 (25N karga eta 10 ziklo)	Atenuazio-aldaketa ≤ 0,1 dB @1550nm
Kurbadura	IEC 60794-1-2-E6 (D=100mm eta 55N karga, 25 ziklo)	Atenuazio-aldaketa ≤ 0,1 dB @1550nm
Tenperatura tartea	IEC 60794-1-2-F1 (-15 °C ~ + 65 °C)	Atenuazio-aldaketa ≤ 0,2 dB @1550nm
Uraren barneratzea	IEC 60794-1-2-F5A (3m luzera, 1m altuera, 24 ordu)	Ur-ihesaren amaiera
Gainaren uzkurdura	EIA-RS-455-86 (85°C, 4HRS) EIA-RS-455-86（85°C，4小时）	≤ %5,0
RoHs (2011/65/EU)	Betetzen du
