Uni-Tube ez metalikoa 73 Gurpeko pisua Argiztapena Karraskarien aurkako zuntz optikoa

Metalezko ez den hodien egitura 73 metalezko pisua argiztapena Karbono-zuntz optikoko kablea. Zuntz optikoko zuntz edo modu anitzeko zuntz optikoa jartzea da, modulu handiko poliesterrezko materialarekin egindako hodi solte batean, eta hodia konposatu iragazgaitzez betetzen da. Ura blokeatzeko materiala hodia solteari gehitzen zaio kable optikoaren iragazgaitza ziurtatzeko. Hodi solteak FRP hagaxkarekin bilduta dago, eta polietilenazko barruko gerrikoa estaltzen da kablearen muinean. FRP gerrikoa longitudinez bilduta egon ondoren, polietilenazko kanpoko ganga estaltzen da kable bat osatzeko.

Bidali kontsulta

Produktuaren Deskribapena

Ezaugabe

Propietate mekaniko eta tenperatura onak

Hidrolisiarekiko erresistentzia ona eta indar handia

Hodi betetzeko konposatu bereziak zuntz babes kritikoa bermatzen du

Lateral presioaren erresistentzia ona eta leuntasuna

FRP biltzeak kablearen tentsio indarra bermatzen du eta hodi soltearentzako babes ona eskaintzen du

Bildutako frp eta frp zinta armadurak kablea karraskari aurre egiteko errendimendu bikaina izan dezan

Polietilenoak (PE) Sheath-ek erresistentzia ona du UV erradiazioarekiko

Diametro txikia, pisu arina eta lagunarteko instalazioa

Estandarrak

GYQFXXTY73 kableak YDT 769-2010 estandarra betetzen du, baita IEC 60794-1 ere.

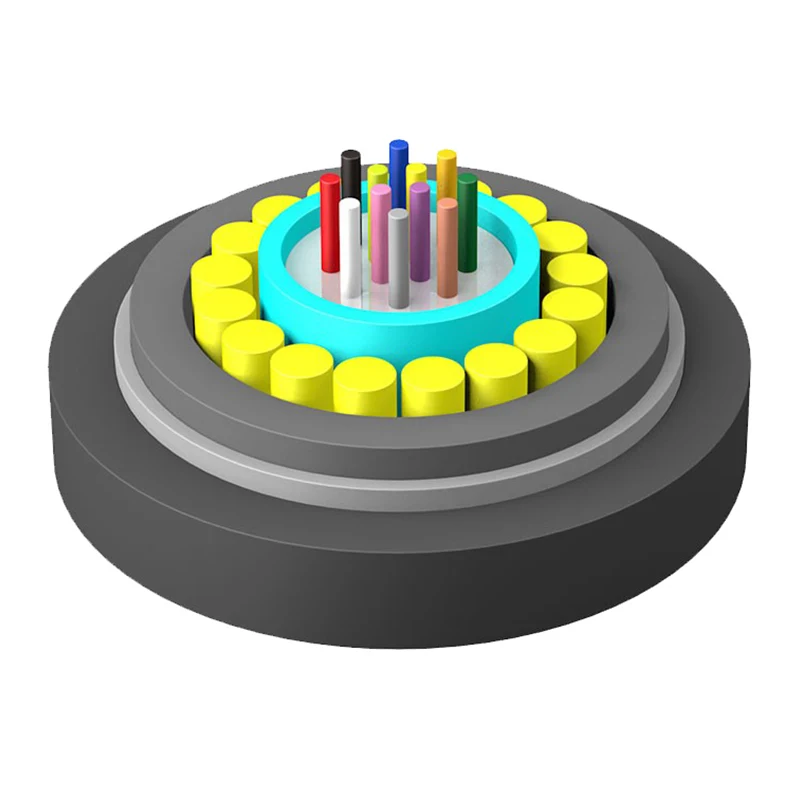

Egitura marrazkia

1.Fibre

2.KeBe betetzeko konposatua

3.Loo hodi

4.FRP

5. betetzeko materiala

6.PE barruko ganga

7. Utarako blokeatzeko materiala

8.FRP zinta

9.PE kanpoaldeko ganga

Uni-tube Non-metallic 73 Sheath Light-weight Lighting Anti-rodent Fiber Optic Cable

Parametro teknikoak

Kable mota (2 zuntzek handitu dute)	Zuntz kopurua	Kablearen pisua (Erref) (kg / km)	Tentsio indarra Epe luzea / laburra (n)	Erresistentzia birrindu Epe luzea / laburra (n / 100mm)	Okertu erradioa Estatikoa / dinamikoa (mm)
GyqfxTy73-2 ~ 12xn	2 ~ 12	97	600/1500	1000/3000	10 / 20D
GYQFXTY73-12 ~ 24XN	14 ~ 24	111
GYQFXTY73-26 ~ 36XN	26 ~ 36	148

Biltegiratze / Eragiketa tenperatura: -40 ℃ - + 70 ℃

Ezaugarri optikoak

Zuntz mota	Arsuntzazioa (+ 20 ℃)				Banda zabalera		Zenbakizko irekiera	Kablearen ebakidura uhin-luzera λcc
Zuntz mota	@ 850nm	@ 1300nm	@ 1310m	@ 1550NM	@ 850nm	@ 1300nm	Zenbakizko irekiera	Kablearen ebakidura uhin-luzera λcc
G.652	---	---	≤0.36DB / km	≤0.22db / km	---	---	---	≤1260nm
G.655	---	---	≤0.40db / km	≤0.23DB / km	---	---	---	≤1450NM
50 / 125μm	≤3.3db / km	≤1.2db / km	---	---	≥500mhz · km	≥500mhz · km	0,200 ± 0,015NA	---
62.5 / 125μm	≤3.5db / km	≤1.2db / km	---	---	≥200mhz · km	≥500mhz · km	0,275 ± 0,015NA	---

Oharra:

a. XN atzizkiak zuntz mota adierazten du

b. Zuntz eta hodien koloreen moldaketak kolore identifikazio taulan zehazten dira

c. Uni-Tube ez metalikorik gabeko 73 gerrikoa Argi-pisu argiztapena Argiztapenaren aurkako komeni zuntz optikoko kableak ez dira 6 hilabete baino gehiagotan gorde behar 6 hilabete baino gehiago kablearen bobina egoera ona mantentzeko

Aplikazioa: hodi / aireko
