Aurrez konektatutako zuntz optikoko kablearen banaketa kutxa iragazgaitza
  • Aurrez konektatutako zuntz optikoko kablearen banaketa kutxa iragazgaitzaAurrez konektatutako zuntz optikoko kablearen banaketa kutxa iragazgaitza
  • Aurrez konektatutako zuntz optikoko kablearen banaketa kutxa iragazgaitzaAurrez konektatutako zuntz optikoko kablearen banaketa kutxa iragazgaitza

Aurrez konektatutako zuntz optikoko kablearen banaketa kutxa iragazgaitza

Aurretik konektatutako zuntz optikoko kablearen banaketa-koadroaren ezaugarriak estrukturalen diseinu aurreratua, funtzionamendu erraza eta zentzuzko kableak dira. Erabilitako materiala PP da, hezetasuna, iragazgaitza, hautsa eta anti-zahartzea da, eta babes maila IP68ra iritsi daiteke.

Ezaugabe

● Egitura aurreratuaren diseinua, funtzionamendu erraza eta arrazoizko bideratzea.

● Materiala: PP.

● Hezetasun frogagiria, iragazgaitza, hautsa, zahartzea.

● Babes maila IP68 arte.

● 1 obalo kable optikoko sarrera, 2 adar kable optikoko sarrera eta aurrez konektatutako 8 egokitzaile.

● Zatiketa-erretilu mota desberdinak daude eskuragarri.

● Instalazio metodoa: polo muntatuta, aireko muntatuta, horma muntatuta.


Deskribapen

Aurretik konektatutako zuntz optikoko kablearen banaketa-kutxa FTTX sareko banaketa nodo ekipamendu aurreratuenak, konexio azkarra eta fidagarria eskaintzen du FTTX sarearentzako.


Estandarrak betetzen dira

Produktua estandarren arabera diseinatu, fabrikatu eta probatu da:

That-t g.652

Modu bakarreko optiko baten ezaugarriak zuntz

IEC 60794-1-1

Zuntz optikoko kableak-1-1 zatia: generikoa Zehaztapen-orokorra

IEC 60794-1-2

Zuntz optikoko kableak-1-2 zatia: generikoa Zehaztapen-oinarrizko kable optikoko proba prozedura


Zehaztapenak

Eredua: XB-8QX

Zehaztapenak

Ohar

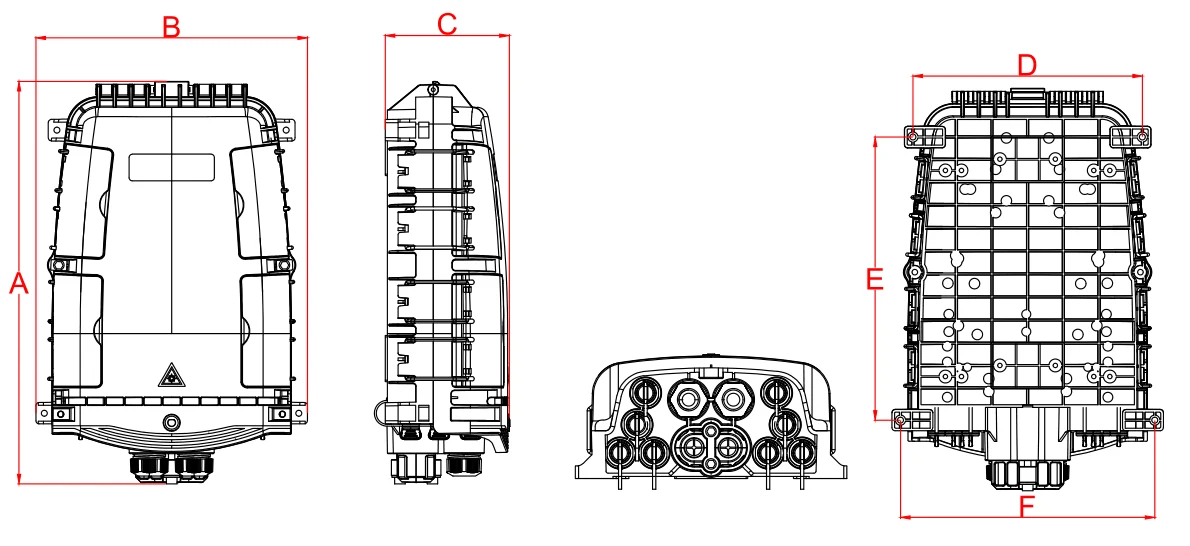

Kanpoko dimentsioa (mm)

378 * 255 * 116 (A * B * C)


Jartze zuloaren posizioa (mm)

215 * 266 * 239 (D * E * F)


Kolore

Beltz

Kodin

Tamaina eta kable optikoko zuloaren kantitatea

1 Obalo Kable optikoko sarrera, 2 sukurtsal Kable optikoko sarrerak eta aurrez konektatutako 8 egokitzaile


Fusio Edukiera (gehienez)

48

Erretilua a, 12x4 = 48, 2 geruza Bero-txikitutako zatiak babesteko mahuka.

96

Erretilua C, 12x8 = 96, 1 ​​geruza Bero-txikitutako zatiak babesteko mahuka.

96

Erretilua d, erretilua e, 24x4 = 96, 2 geruza Bero-txikitutako zatiak babesteko mahuka.

128

Erretilua f, 16x8 = 128, 1 geruza Bero-txikitutako zatiak babesteko mahuka.

136

Max = 1e + 7f = 24 + 7 * 16 = 136

Micron PLC zatitzailea

1x2

Splitter tamaina: 60x7x4mm.

A motako eta e motako instalatu daiteke Erretilua zatitzea, 1 pieza zatiketa bakoitzeko.

1x4

1x8

1 * 16

Splitter tamaina: 60x12x4mm.

A-1 motako eta e-1 motako instalatuta egon daiteke Erretilua zatitzea, 1 pieza zatiketa bakoitzeko.

Zuntz Kablearen diametroa

baimen Portuaren bidez (mm)

Φ18

* Oharra: eman mota eta diametroa Kable optikoa erosterakoan, zigilatzeko tapoi egokia lotzeko zigilatzeko errendimendua ziurtatzeko.

Zuntz Kablearen dimentsioaren dimentsioa adar kablearen portuaren (mm)

Φ18

Ip babes maila

IP68


Sumarriak

HB (konbentzionala)

arabera pertsonaliza daiteke baldintzak

Neutral Gatz spray proba (NSS)

48 h

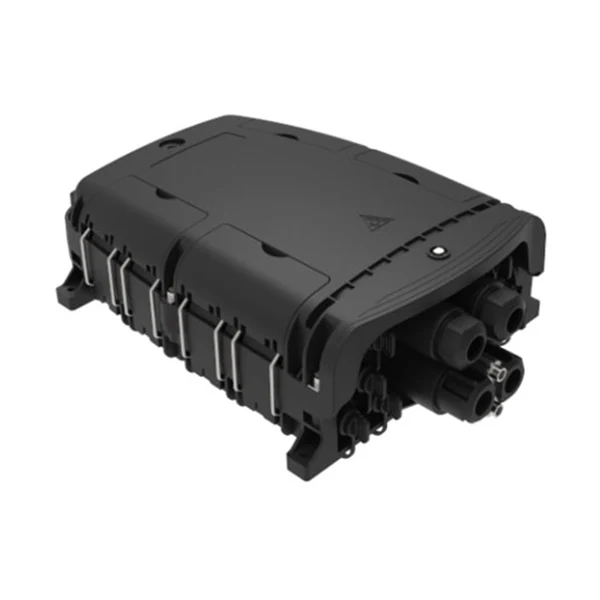

Waterproof Pre-connectorized Fiber Optic Cable Distribution Box
