Zuntz-zinta laua Zuntz optikoko kablea

Dentsitate handiko datu-transmisioaren paisaia azkar eboluzionatzen ari den honetan, Orientalfiber hornitzailearen zuntz optikoko zinta laua sareko arkitektura modernorako irtenbide kritikoa da. Jiangsu Xuben Photoelectric Technology Co., Ltd-ek fabrikatua, kable hau kongestionatutako kanaletan eta datu-zentroetan espazioaren eraginkortasuna maximizatzeko diseinatuta dago. Zehaztasun-lerrotutako zinta-egitura erabiliz, zuntz kopuru handiak ahalbidetzen ditu profil trinko batean, telekomunikazio-operadoreek eta industria-enpresek banda-zabalera eskala dezaketela ziurtatuz, azpiegitura fisikoa zabaldu gabe.

Bidali kontsulta

Produktuaren Deskribapena

Produktuaren definizioa eta ikuspegi teknikoa

Zuntz laua zuntz-zinta zuntz optikoko kablea dentsitate handiko transmisio optikoko euskarri bat da, non zuntz indibidual anitz elkarrekin lotzen diren ilara lau eta antolatu batean. Zinta-nukleo hau premium aramidazko harizko geruza batez babestuta dago, indarra indartutako unitate gisa balio duena, instalaziorako eta epe luzerako funtzionamendurako beharrezko trakzio-erresistentzia emateko. Segurtasun- eta ingurumen-eskakizun anitzak betetzeko, kablea polibinil kloruroa (PVC) edo ke gutxiko zero-halogenoa (LSZH) materialarekin egindako kanpoko zorro sendo batekin amaitu da.

Funtsezko ezaugarriak eta oinarrizko abantailak

Integrazio handiko zinta diseinua: geometria lauak zuntzak taldetan antolatzen ditu, kablearen diametroa nabarmen txikiagoa izatea ahalbidetuz, hodi solteen konfigurazio tradizionalekin alderatuta.

Aramida indartzea: modulu handiko aramidazko hariak sartzeak, zuntz lauko zinta zuntz optikoko kableari tirakatze bertikal eta horizontaletarako behar den indarra ematen dio beira-nukleoei kalterik eragin gabe.

Ingurugiroarekiko erresilientzia: kanpoko jaka korrosioarekiko, iragazgaitza eta UVarekiko erresistentea izateko formulatuta dago, barruko eta babestutako hainbat ingurunetan errendimendu egonkorra bermatuz.

Segurtasun-betetzea: LSZH jaka aukerekin, kableak suaren aurkako nazioarteko estandarrak betetzen ditu (IEC 60332-1 edo IEC 60332-3C), eta okupazio handiko eraikinetarako eta garraio-sistemetarako egokia da.

Zehaztapen Teknikoak

Zuntz mota: Modu bakarreko (G.652D, G.657A) eta Multimode (OM1etik OM4ra) zuntzekin bateragarria.

Errefortzu-unitatea: hari anitzeko aramidazko haria.

Kanpoko estalkien materialak: PVC (UL OFNR/OFNP baldintzak betetzen ditu) edo LSZH (Ke gutxikoa, halogenorik gabekoa).

Arau mekanikoak: YD/T 1258.5, ICEA-596, GR-409 eta IEC 60794-2-30 guztiz betetzen ditu.

Tenperatura-tartea: telekomunikazio-inguruneko tenperatura estandarretan funtzionamendu fidagarria izateko diseinatua.

Aplikazio-eremu anitzak

Zuntz lauaren zinta zuntz optikoaren kablearen aldakortasunak industria anitzetarako hobetsitako aukera bihurtzen du:

Datu-zentroak: MPO/MTP amaiera-teknologia erabiliz dentsitate handiko zerbitzari-rack-ak elkarrekin konektatzeko aproposa.

Barruko banaketa: bulego komertzialetako eraikinetan eta truke bulego zentraletan bizkarrezurra kableatzeko erabiltzen da.

Komunikazio-ekipoak: doitasun-tresnen eta sareko hardwarearen arteko interkonexio nagusi gisa jokatzen du.

Sistema industrialak: sare elektrikoetarako, trenbideen garraiorako monitorizaziorako eta autobideetako komunikazio sistemetarako datu-esteka fidagarriak eskaintzen ditu.

Fabrikazio indarra: Jiangsu Xuben Photoelectric Technology Co., Ltd

Zuntz lauko zinta zuntz optikoaren kablearen kalitatea Jiangsu Xuben Photoelectric Technology Co., Ltd-ren eskala industrialaren eta esperientzia teknikoaren babesa du.

Azpiegitura: Taldeak lau lantegi espezializatu ditu 15.000 metro koadroko azaleran.

Ekoizpen-balioa: urteko 20 milioi dolarreko ekoizpen-balioarekin, konpainiak mundu mailako ingeniaritza-proiektuak eskala handikoak hornitzeko gaitasuna mantentzen du.

Kalitatearen Kudeaketa: Instalazioak ISO9001 eta ISO45001 ziurtagiriak lortu ditu, kable-metro bakoitza artisautza espiritu gorenei atxikitzen dela bermatuz.

Ospe globala: Orientalfiber produktuak mundu osoko telekomunikazio operadoreek eta industria liderrak erabiltzen dituzte, fabrikazio finduagatik eta koherentzia profesionalagatik aintzatetsiak.

Alternatiba estandarekiko abantailak

Zuntz tradizionalen diseinuekin alderatuta, Orientalfiber zinta-soluzioak eskaintzen du:

Mass Splicing Eraginkortasuna: Teknikariek 12 zuntz uztar ditzakete aldi berean, instalazio-kostuak nabarmen murriztuz.

Aire-fluxu hobea: Fiber Ribbon Zuntz Optiko Kable lauaren profil trinko eta lauak aireztapen hobea ahalbidetzen du kable-erretiluetan eta zerbitzari-armairuetan.

Babes fidagarria: aurrekontu-alternatibak ez bezala, goi-mailako aramida erabiltzeak bermatzen du kablea denboran zehar igoera bertikaleko aplikazioetan ez agertzea edo luzatzea.

Ezaugarriak

Integrazio handiko zuntz-zinta diseinua

Aramida indartzeko elementuak kableari trakzio-erresistentzia bikaina ematen dio

Kanpoko materiala korrosioarekiko erresistentea, iragazgaitza, UVarekiko erresistentea, suaren aurkakoa eta ingurumena errespetatzen du.

Aplikazioak

Barruko kable banaketa

Tresnen, komunikazio-ekipoen arteko interkonexioa

Patchkorda eta txerri-buztana

Arauak

Bete ezazu YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30, etab. estandarrak, eta PVC kableak UL homologazio OFNR eta OFNP baldintzak betetzen ditu: LSZH jaka desberdinek IEC 60332-1 edo IEC 60332-3C ziurtagiria betetzen dute.

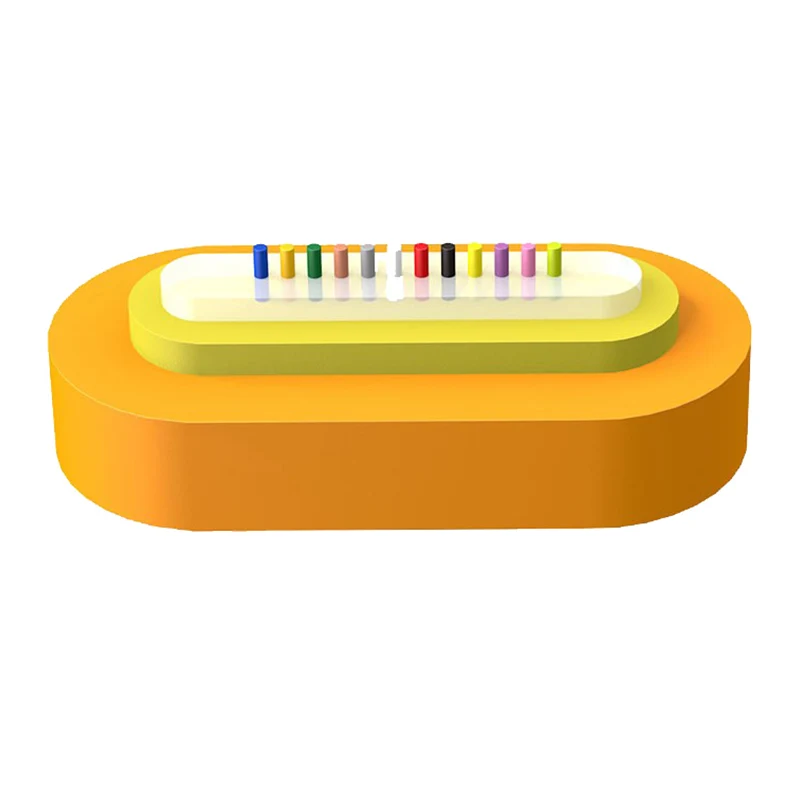

Egitura Marrazkia

1. Zuntz

2. Zuntzezko Zinta

3. Aramidazko Hari

4. Jaka

Flat Fiber Ribbon Fiber Optic Cable

Parametro Teknikoak

Kable eredua	Zuntz kopurua	Kablearen pisua (erref.) (kg/km)	Trakzio Erresistentzia Epe luzea/laburra	Birrintzeko Erresistentzia Epe luzea/laburra (N/100 mm)	Makurtze-erradioa Dinamika/Estatikoa (mm)
4	(3,7±0,3)*(2,3±0,3)	4 Zuntzezko zinta	4.7	6.6	80/150	300/1000	25D/12,5D
6	(4,2±0,4)*(2,5±0,2)	6 Zuntzezko zinta	5.1	7.3
12	(4,8±034)*(2,3±0,3)	12 Zuntzezko zinta	5.9	8.0

Ezaugarri Optikoak

Zuntz Mota	Atenuazioa				OFL	Modu eraginkorra banda zabalera	10 Gbit/s Ethernet Link-en luzera	Gutxieneko bihurgune-erradioa
Baldintza	1310/1550 nm		850/1300nm		850/1300nm	850 nm	850 nm	/
Baldintza	Balio Tipikoa	Gehieneko balioa	Balio Tipikoa	Gehieneko balioa	850/1300nm	850 nm	850 nm	/
Unitatea	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	mm
G652D	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3.0/1.0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3,5/1,5	≥3500/500	≥4700	≤550	30

Garraioa/ Biltegiratze/Funtzionamendu Tenperatura: -20 ℃-+60 ℃, Instalazio Tenperatura: -5 ℃-+50 ℃

Flat Fiber Ribbon Fiber Optic Cable
