Barruko zinta zuntz optikoko kablea

Orientalfiber-ek kalitate handiko barruko zinta zuntz optikoko kablea hornitzen du zuntz optikoko sareko irtenbide oso gisa. Kable honek zuntz optikoko zinta hartzen du transmisio-bide gisa, integrazio handia, seinale-transmisio egonkorra eta instalazio erraza dituena. Barruko banaketan, ekipoen interkonexioan eta komunikazio sistemetan oso erabilia da.

Bidali kontsulta

Produktuaren Deskribapena

Indoor Ribbon Fiber Optical Cable zuntz optikoko zinta erabiltzen du transmisio optikoko euskarri gisa. Zuntz optikoko zinta modulu handiko materialez egindako hodi solte batean sartzen da eta, ondoren, aramidazko errefortzuzko geruza batekin estaltzen da. Kanpoko geruza polibinil kloruroa (PVC) zorro batekin estruitzen da. Egiturazko diseinu honek errendimendu fidagarria eta funtzionamendu erosoa bermatzen ditu barruko inguruneetan.

Ezaugarri nagusiak

Integrazio handiko zuntz-zinta diseinuaZuntz-zintaren egiturak zuntz-dentsitate handia ahalbidetzen du forma trinkoan, kudeaketa eta instalazioa erraztuz. MT/MTP konektoreekin konexio eraginkorra onartzen du, dentsitate handiko kableatu agertokietarako egokia.

Trakzio-erresistentzia bikaina Aramidazko errefortzuz hornituta, kableak trakzio-erresistentzia handia eskaintzen du eraikuntzan eta erabileran kanpoko indarrak jasateko, seinalearen egonkortasuna bermatuz.
Kanpoko material iraunkorra Kanpoko zorroa korrosioarekiko erresistentea da, iragazgaitza, UVarekiko erresistentea, suaren aurkakoa eta ingurumena errespetatzen duena. Barruko segurtasun baldintzak betetzen ditu eta hainbat lan-ingurunetara egokitzen da.
Instalazio eta mantentze erraza Kablea malgua da tolestu-errendimendu onarekin, erraz bideratzeko espazio estuetan, hala nola kable-erroiletan eta hodietan. Ez du koipe lubrifikatzailerik behar, eraikuntza eta konexio azkarra erraztuz.

Zehaztapen Teknikoak

Parametroa	Zehaztapena
Zuntz Mota	Modu bakarreko (G.652D/G.657A1) / Modu anitzeko (50/125μm, 62,5/125μm)
Nukleoen zenbaketa	4, 6, 8, 12, 24 nukleoak (pertsonalizagarriak)
Kablearen Egitura	Zinta-zuntza hodi soltean + aramidazko errefortzua + PVC zorroa
Kanpo Diametroa	Pertsonalizagarria (normalean 3,0-6,0 mm)
Atenuazioa	≤0,36 dB/km 1310nm-n; ≤0,22 dB/km 1550nm-an (modu bakarrean)
Trakzio Erresistentzia	Epe laburrean: ≥1500N; Epe luzerako: ≥600N
Makurtze-erradioa	Estatikoa: ≥10× kablearen diametroa; Dinamika: ≥20× kablearen diametroa
Funtzionamendu-tenperatura	-20°C eta +60°C artean
Gailuaren materiala	PVC (ke gutxiko halogenorik gabeko aukerakoa)
Betetzea	ISO9001, IEC 60794-1-21, TIA/EIA-598-B

Aplikazioak

Barruko kable banaketa Datu zentroetan, bulego-eraikinetan, merkataritza-guneetan eta egoitza-komunitateetan erabiltzen da kableatu horizontal eta bertikalerako, sarearen barruan seinalearen transmisio eraginkorra bermatuz.
Tresnen eta komunikazio-ekipoen arteko interkonexioa Adabaki kable edo jumper kable gisa balio du zerbitzariak, etengailuak, bideratzaileak eta beste komunikazio-gailu batzuk konektatzeko, datu-transmisio egonkorra eta abiadura handikoa eskainiz.
Eszenatoki industrialak eta bereziak Potentzia-sistemetan, trenbide-garraioan eta autobideen ingeniaritzan aplikatzen da front-end konexio-beharretarako, industria-ingurune gogorretara egokituz, errendimendu fidagarriarekin.

Abantailak

Fidagarritasun handia Egitura optimizatuak eta kalitate handiko materialek seinalearen transmisio egonkorra eta zerbitzu-bizitza luzea bermatzen dute, hainbat proiekturen eskakizun zorrotzak betez.
Kostu-eraginkorra Integrazio handiak kable kopurua eta instalazio-denbora murrizten ditu, proiektuaren kostu orokorrak murriztuz. Pertsonaliza daitezkeen zehaztapenek aplikazio desberdinetarako neurrira konponbideak ahalbidetzen dituzte.
Kalitate-kontrol integrala Jiangsu Xuben Photoelectric Technology Co., Ltd.-k zorrozki jarraitzen ditu ISO9001 kalitatearen kudeaketa estandarrak. Barruko zinta zuntz optikoko kable bakoitzak proba zorrotzak egiten ditu errendimendu koherentea eta fidagarritasuna bermatzeko.

Ezaugarriak

Integrazio handiko zuntz-zinta diseinua

Aramida indartzeko elementuak kableari trakzio-erresistentzia bikaina ematen dio

Kanpoko materiala korrosioarekiko erresistentea, iragazgaitza, UVarekiko erresistentea, suaren aurkakoa eta ingurumena errespetatzen du.

Aplikazioak

Barruko kable banaketa

Tresnen, komunikazio-ekipoen arteko interkonexioa

Arauak

Bete ezazu YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30, etab.

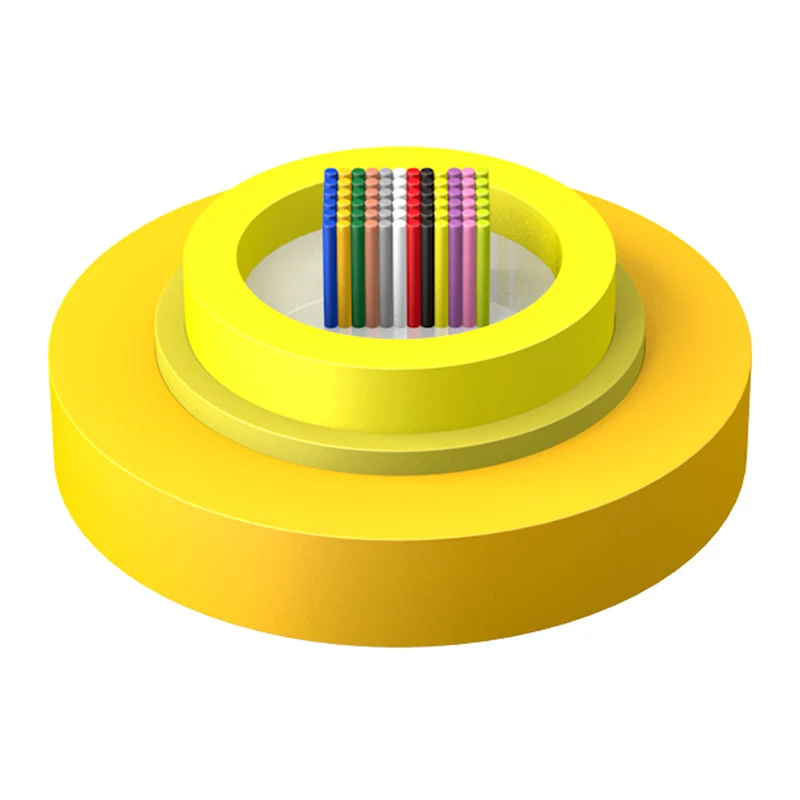

Egitura Marrazkia

1. Zuntzezko zinta

2. Hodi solteak

3. Aramidazko Hari

4. Kanpoko jaka

Indoor Ribbon Fiber Optic Cable

Parametro Teknikoak

Kable eredua	Zuntz kopurua	Kablearen pisua (erref.) (kg/km)	Trakzio Erresistentzia Epe luzea/laburra	Birrintzeko Erresistentzia Epe luzea/laburra (N/100 mm)	Makurtze-erradioa Dinamika/Estatikoa (mm)
GJFDV-48	12F×4	84	200/660	300/1000	25D/12,5D
GJFDV-72	12F×6	90	200/660	300/1000	25D/12,5D
GJFDV-96	12F×8	100	200/660	300/1000	25D/12,5D
GJFDV-144	12F×12	125	200/660	300/1000	25D/12,5D

Ezaugarri Optikoak

Zuntz Mota	Atenuazioa				OFL	Modu eraginkorra banda zabalera	10 Gbit/s Ethernet Link-en luzera	Gutxieneko bihurgune-erradioa
Baldintza	1310/1550 nm		850/1300nm		850/1300nm	850 nm	850 nm	/
Baldintza	Balio Tipikoa	Gehieneko balioa	Balio Tipikoa	Gehieneko balioa	850/1300nm	850 nm	850 nm	/
Unitatea	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	mm
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3.0/1.0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3,5/1,5	≥3500/500	≥4700	≤550	30

Garraioa/ Biltegiratze/Funtzionamendu Tenperatura: -20 ℃-+60 ℃, Instalazio Tenperatura: -5 ℃-+50 ℃
