Zein da harrapatu gabeko aireko ibilgailuen zuntz optikoa?

Zirrikitu gabeko aireko ibilgailurik (UAV) zuntz optikoa UAVen eta operadorearen arteko kontrol seinaleak eta bideo datuak transmititzeko aukera ematen duen sistema tekniko bati egiten dio erreferentzia. Zuntz optikoen banda zabalera eta interferentziaren aurkako ezaugarriak erabiltzerakoan datza, UAVen komunikazio lotura berreraikitzeko, UAVek funtzionamendu egonkorra mantendu dezakeela ziurtatuz ingurune elektromagnetiko konplexuetan.

Nola lotzen du zuntz optikoko kableak droneak operadoreetara?

Drone zuntz optikoko sistema hiru osagaik osatzen dute:

Alde drone: kamerak, sentsoreak, ordenagailuko ordenagailuarekin eta bihurketa optikoko moduluekin hornituta dago, datuen eskuratzeaz eta aurretiazko prozesatzeaz arduratzen dena.

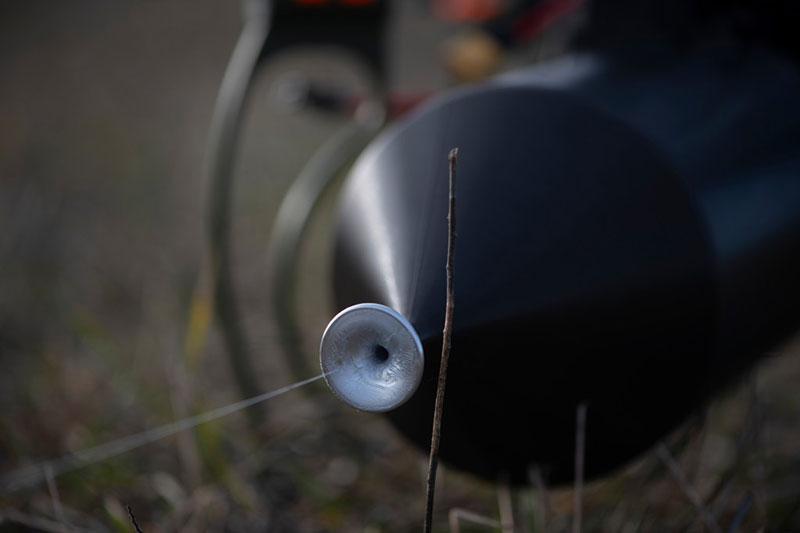

Zuntz optikoko kablea: zuntz optiko ultra-finak erabiltzen ditu (normalean 0,5 mm-ko diametroa baino gutxiago). Adibidez, Errusiako-Ukrainako gudu zelaian erabilitako zuntzak 5-10 km luze ditu normalean, zenbait modelo 30 km arte.

Lurreko amaiera: bihurgailu optoelektronikoa, kontrol terminal bat (LQ irudia eta datuen transmisioaren urruneko kontrola bezalakoa) eta bistaratzeko gailua biltzen ditu.

Funtzionamendu printzipioa honako hau da:

Beheko kontroleko seinaleak bihurketa elektriko eta optikoa egiten dute eta zuntz optikoaren bidez droneari transmititzen zaizkio. Drone-k bildutako datuak, hala nola, bideo eta hegaldi parametroak, bihurketa optiko-elektrikoa jasaten dute eta gero lurreko geltokira itzultzen dira, erabat kable bidezko komunikazio arkitektura osatuz. Diseinu honek irrati-seinaleen interferentziaren ahultasuna ekiditen du eta latentzia baxua eta oso egonkorra den datuen transmisioa bermatzen du.
