Nola instalatu landu gabeko aireko ibilgailuen zuntz optikoa?

Instalazio neurriak

1. Zuntz optikoko diskoaren instalazioa, zuntz optikoko diskoaren irteerako tobera helizearengandik ahalik eta urrunen egon beharko litzateke, baina hegazkinaren grabitateari arreta aparteko arreta emateko. Hegazkinaren grabitatearen zentroa arreta jarri behar da.

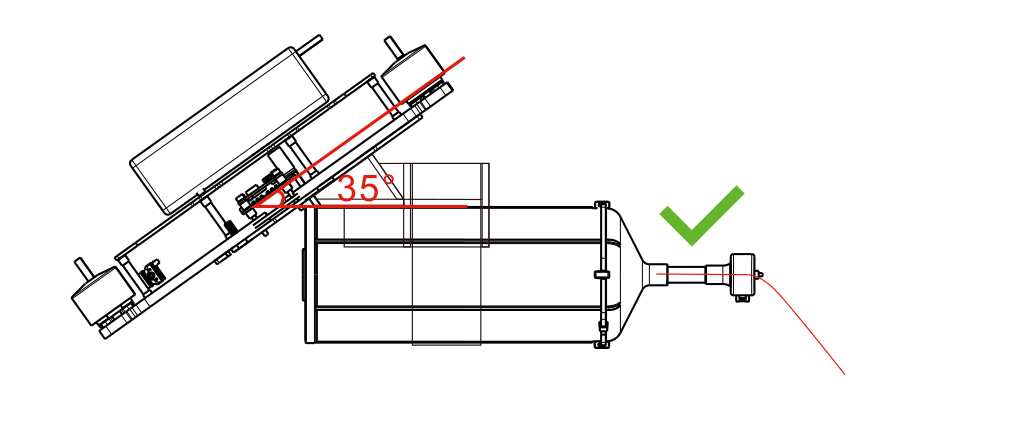

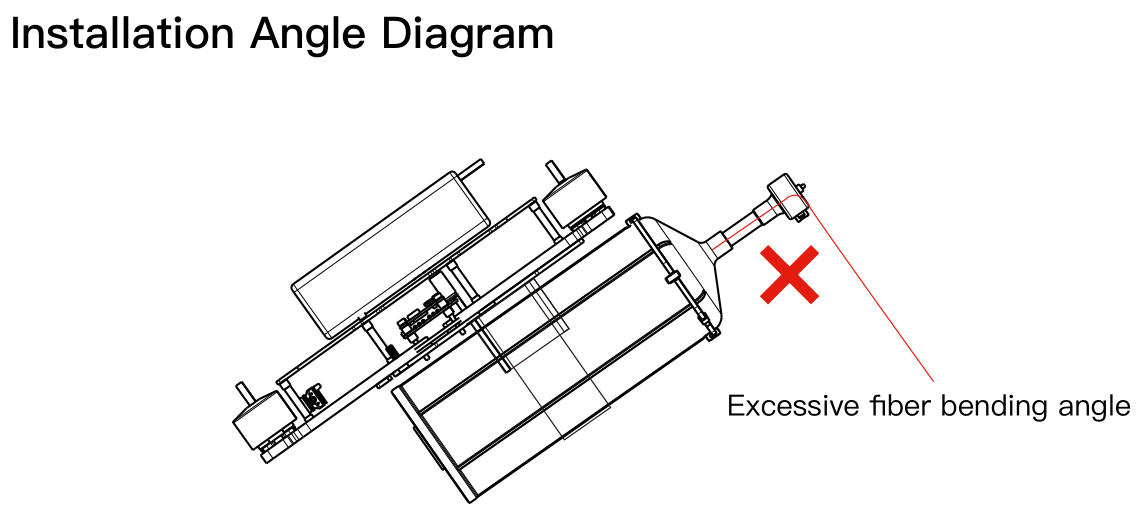

1. Zuntz optikoko diskoaren instalazioa hegazkinaren okertuaren angeluan oinarritu beharko litzateke, muntatzeko euskarria angelu jakin baterako erreserbatu behar da (irudian erakusten den moduan). Instalazioa Muntatzeko angelua okertuaren angelutik gertu egon beharko litzateke, zuntz optikoko diskoaren outlet angelua horizontala izan dadin.

1. Zuntz optikoko haizeak kola berezia erabiltzen du, lehenengo 200 metroko distantzia kola aplikazioaren eremua da, arlo honetan hegazkinaren hegaldiaren abiadura 0,5 mph-ko abiadura konstante batean kontrolatu behar da. Hegazkinaren hegaldiaren abiadura 30 km / h edo 8m / s-ko epean kontrolatu behar da kola eremuan abiadura handiko hegaldia ekiditeko.

Prestaketa disko optikoa erabili aurretik

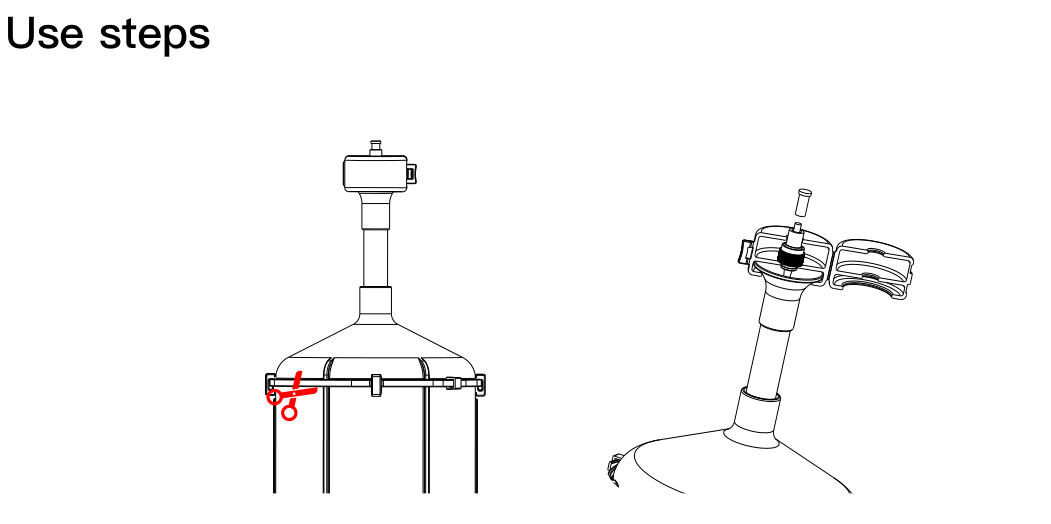

1. Ziurtatu garraioaren babesaren gorbata eta 4 babes-trabak kentzen dituztela zuntz optikoa erabili aurretik.
2. (Oharra: ez hartu gerrikoa zuzenean zuntzatik kanpo hautsiko da.)
3. Zuntz zuntz optikoko diskoaren irteera babes-maskorraren FC zuntz optikoko portua kendu aurretik, marraztu zuntz optikoa moduluaren lurreko muturrean.

Beheko alboko haririk gabeko konexioa

1. Konektatu sh1.0 kablea zeruko terminaletik hegaldiaren kontrolatzaileari "Lurreko terminal konexio moduan 1 (haririk gabeko)" diagraman erakusten den moduan.
2. Konektatu lurra sh1.0 lerroa hartzaileari eta maparen transmisoreari.
3. Konpondu zeruko amaierako eta zuntzaren disko optikoa, arreta ezazu zuntz optikoko tobera, ahal den neurrian, UAV helizeak urruntzen direnean, engainatzeko istripua ekiditeko.

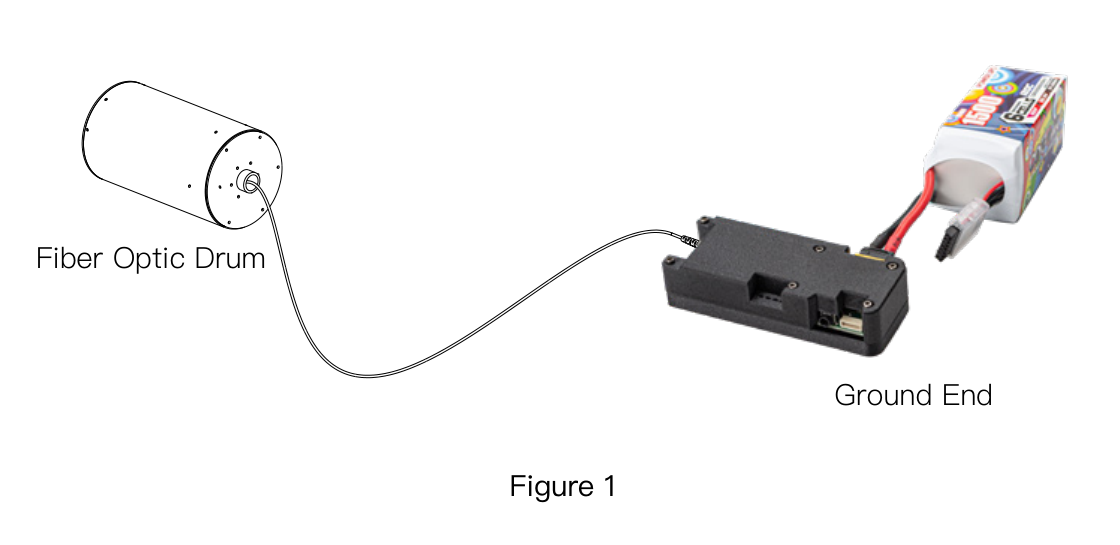

4. Konektatu zuntz optikoko arnesa, konektatu FC portuak zuntz optikoko diskoaren bi muturretan, zeruko muturrean eta FC ataka lurrean, eta kontuan hartu toberaren amaiera lurreko muturrera konektatuta dagoela.

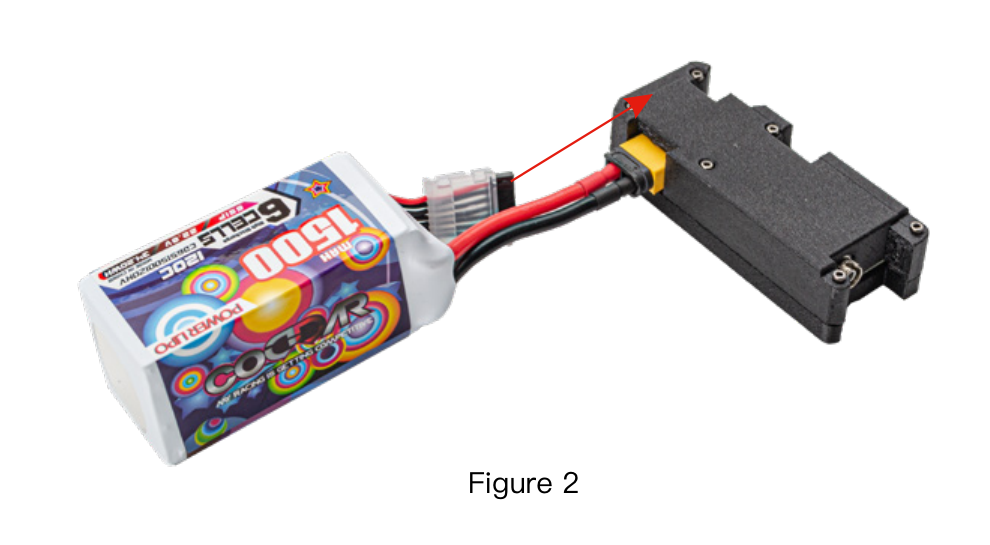

5. Sartu lurreko litioaren bateria lurreko amaierako konektorean erabat kobratu ondoren. (2. irudia)

Neurriak

1. Sarrerako tentsioa 11.1-26V segurua da.
2. Ez ezazu zuntz optikoa tolesteko zirkulu, objektu zorrotzek moztu eta zuntz haustura ekiditeko.
3. Arreta ezazu zuntz optikoko konektoreak eta FC interfazeak babesteko, saihestu hautsa eta olioa eta ura, gorde interfazearen babes estalkia ondo bihurritu.
4. Gorde eremu fresko, lehor eta arin batean.
5. Zuntz optikoko diskoaren doitasun egitura, astiro-astiro hartu eta jarri, biltegiratze bertikala.
