Zuntz optikoko tutu konposatua lurreko lurreko kablea

Orientalfiber Stranded-hodi Optical Fiber Composite Overhead Ground Wire (OPGW) Orientalfiber-en, Txinako fabrikatzaile eta hornitzaile fidagarria den, funtzio anitzeko kable hibridoa da. OPGW honek zuntz optikoak integratzen ditu harizko hodi-egitura baten barruan, bai aireko lurreko hari gisa eta baita gaitasun handiko komunikazio optikoko euskarri gisa ere. Datuen transmisio egonkorra, errendimendu mekaniko sendoa eta epe luzerako iraunkortasuna bermatzeko diseinatuta dago, gainbehera-inguruneetan. Produktua sare elektrikoetarako, trenbideetarako eta tximistaren babesa eta komunikazioaren fidagarritasuna ezinbestekoak diren beste azpiegitura proiektuetarako egokia da.

Bidali kontsulta

Produktuaren Deskribapena

Sare elektrikoaren eraikuntza modernoan, aldi berean tentsio handiko transmisioaren eta abiadura handiko datuen backhaularen eskaria ez da inoiz handiagoa izan.Ekialdeko zuntzaespezializatua eskaintzen duHaridun hodi optikoko zuntz konposatua lurreko lurreko kablea (OPGW), ezkutu tradizionaleko hariak ordezkatzeko diseinatutako kable hibrido sofistikatua. Zuntz optikoak egitura metaliko hari baten barruan integratuz, gure OPGW-k funtzio bikoitzeko irtenbide bat eskaintzen du: tximisten babes fidagarria eskaintzea goi-tentsioko lineetarako, telekomunikazioetarako eta sareko automatizaziorako ardatz gisa balio duena.

Produktuaren definizioa: rol bikoitzeko azpiegitura

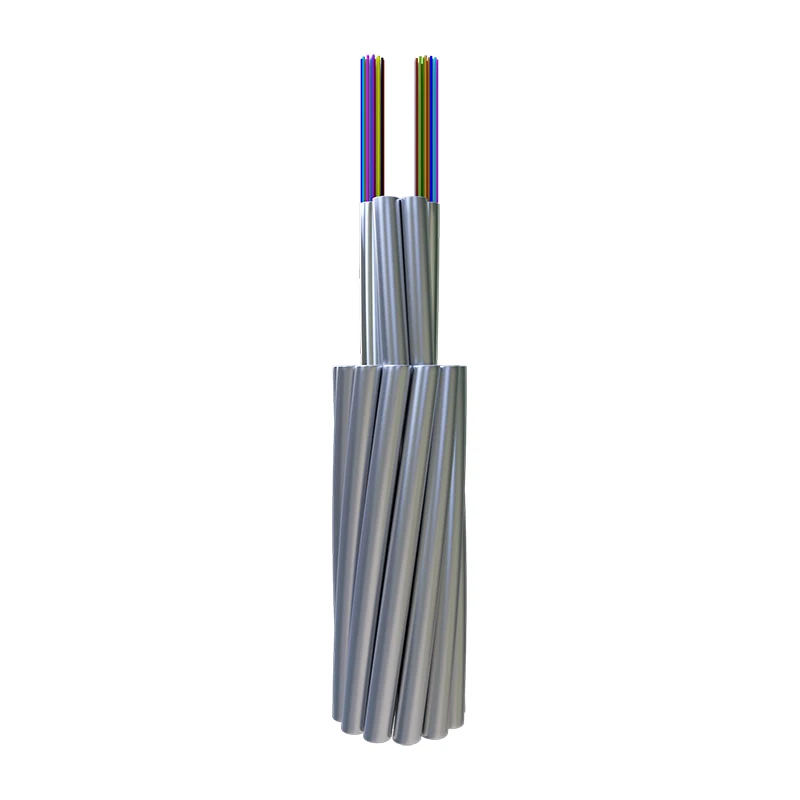

TheZuntz optikoko tutu konposatua lurreko lurreko kablealurreko kable konbentzional baten funtzioak betetzen dituen aireko kable bat da (transmisio-lerroa tximista eta zirkuitu laburreko korronteetatik babestea) datuak transmititzeko zuntz optikoak biltzen dituen bitartean. Hartutako diseinu honek zuntz kopuru handiagoa eta iraunkortasun handiagoa ahalbidetzen du, energia-zerbitzuen sektorean bizkarrezurreko sarearen eraikuntzarako hobetsitako aukera bihurtuz.

Kontrataziorako eta Ingeniaritzarako Balio Estrategikoa

AukeratzenEkialdeko zuntzazure hornikuntza-bazkideek zure azpiegiturak 2026ko energia panoramaren eskakizun zorrotzak betetzen dituela ziurtatzen baitu. Kontratazioaren abantaila nagusiak honako hauek dira:

Zuntz dentsitate handia:Gure hodi-hodien diseinuak tutu zentraleko bertsioak baino askoz zuntz gehiago hartzen ditu, etorkizuneko sarea hedatzea onartzen duena 5Grako eta sare adimenduna IoTrako.
Zirkuitu Laburreko Ahalmen Optimizatua:Matxura-korronte handiak kudeatzeko diseinatuta dago barruan dauden zuntz optikoen osotasuna arriskuan jarri gabe.
Bizi-zikloko kostu murriztea:Transmisio-linearekin bat datorren bizitza-bizitzarekin,Zuntz optikoko tutu konposatua lurreko lurreko kableamaiz mantentze edo berritze beharra murrizten du.
Logistika eta eskala globala:Urteko 20 milioi dolarreko ekoizpenarekin, 500KV eta 750KV maila nazionaleko azpiegitura proiektuak laguntzeko beharrezkoa den fabrikazio eskala eskaintzen dugu.

Ezaugarri teknikoak eta errendimenduaren abantailak

TheEkialdeko zuntzaOPGW zehaztasunez fabrikatzen da kanpoko ingurune lurrunkorrenetan hazten dela ziurtatzeko:

Egonkortasun mekanikoa:Prozesuaren kontrol zehatzak zuntzak tentsiorik gabe mantentzen direla bermatzen du, nahiz eta haize gogorren, izotzaren kargaren edo tentsio handiko instalazioaren indarren azpian.
Babes termikoa:Lehortutako hodiak konposatu espezializatuz beteta daude, linea elektrikoan zirkuitu laburreko gertaeretan sortutako muturreko berotik zuntzak babesten dituztenak.
Korrosioarekiko Erresistentzia:Aluminioz estalitako altzairua (ACS) eta aluminiozko aleazioko hariak erabiliz, kablea oso erresistentea da kostaldeko edo industria-eremuetan ingurumenaren degradazioari.
Diametro handiko aukerak:Bereziki diseinatuta dago goi-tentsioko transmisio-sistema berrien (110KV eta 750KV) eskakizun mekanikoekin bat egiteko.

Zehaztapen xehatuak eta diseinu-parametroak

Konfigurazio teknikoaZuntz optikoko tutu konposatua lurreko lurreko kableapertsonalizatu daiteke proiektuaren zabalera eta eskakizun elektriko espezifikoetan oinarrituta:

Ezaugarri	Zehaztapen estandarra	Abantaila operatiboa
Tentsio-maila	110KV, 220KV, 500KV, 750KV	Eskualdeko eta nazio sareetarako polifazetikoa.
Zuntz kopurua	Gehienez 144 zuntz (edo gehiago eskatuz gero)	Datu-transmisio masiboa onartzen du.
Materialaren osaera	ACS (Aluminioz estalitako altzairua) + AA (Aluminiozko aleazioa)	Indar-pisu erlazio handia.
Arauak betetzea	IEEE 1138, IEC 60794-4	Elkarreragingarritasun eta segurtasun globala bermatzen du.

Oinarrizko aplikazioak: sare adimenduna indartzea

TheZuntz optikoko tutu konposatua lurreko lurreko kableatikEkialdeko zuntzaosagai kritikoa da hainbat sektore nagusitan:

Tentsio handiko transmisioa:220KV-ko eta 500KV-ko linea eraiki berrietarako lurreko lehen haria, tximistaren babesa eta lurra eskaintzen duena.
Energia-zerbitzuaren komunikazioa:Transformazio-estazioen denbora errealeko monitorizazioa, urruneko neurketa eta babes-errelekatzea.
Banda zabaleko backhaul:Gehiegizko zuntz-ahalmena alokatzea telekomunikazio-operadoreei landa edo distantzia luzeko datuen garraiorako.
Sare adimendunen kudeaketa:Akatsak automatikoki detektatzeko eta sareko autosendatzeko beharrezkoa den latentzia baxuko komunikazioa erraztea.

Ezaugarriak

● Prozesuaren kontrol zehatza errendimendu mekaniko eta tenperatura ona bermatzeko

● Diametro handiagoa eta zuntz optiko gehiago

● Egitura egonkorra eta fidagarritasun handia

● Trakzio-erresistentzia handia eta denbora laburreko korronte-gaitasun handia

Zuntz optikoaren ezaugarriak

	Atenuazioa				Banda zabalera		Polarizazioa Dispertsioa modua
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Banakakoa Zuntz	Diseinua Estekaren balioa (M=20, Q=%0,01)
G652D	—	—	≤0,35 dB/km	≤0,21 dB/km	—	—	≤0.20ps/ km	≤0.1ps/ km
G655	—	—	—	≤0,22 dB/km	—	—	≤0.20ps/ km	≤0.1ps/ km
50/125μm	≤3,0 dB/km	≤1,0 dB/km	—	—	≥600MHz.km	≥1200MHz.km	—	—
62,5/125μm	≤3,5 dB/km	≤1,0 dB/km	—	—	≥200MHz.km	≥600MHz.km	—	—

Eraikuntzak eta Errendimendua

	Sailkapena	Materiala	Balioa
Eraikuntza	Zuntz optikoa	G652D/G655 etab.	2 - 144
	Babes-hodia	Altzairu herdoilgaitzezko hodia	1,5 - 6 mm
	Lerro lehortua	AS alanbre/AA alanbre/Al Rod	1,5 - 6 mm
	Max. Diametroa		30 mm
	Max. Zehar-Sekzioa		500 mm²
Ezaugarria	DL/T bezalako estandarren arabera 832, IEC60794-4-10, IEEE1138
	Max. Trakzio Erresistentzia (RTS) (kN)		700
	Max. Birrintzeko indarra (N/100 mm)		3000
	Max. Korronte-ahalmen laburra (40 ℃ eta 200 ℃) (kA2s)		2000
	Min. Makurtze-erradioa (dinamikoa)		20D
	Min. Makurtze-erradioa (estatikoa)		15D
Ingurumena Errendimendua	Instalazioa (℃)		-10etik +50era
	Garraioa eta funtzionamendua (℃)		-40tik +65era

Oharra: D kablearen diametroa da.

Mota eta Datu Tekniko Espezifikoak

Ez.	Datu teknikoak
Ez.	Produktu Mota	Egitura Mota	Max. Zuntz zenbaketa	AS Wire-ren atala (mm2)	Diametroa (mm)	Kablearen pisua (kg/km)	Trakzio Erresistentzia tasa （kN）	20 ℃ DC Erresistentzia （Ω/km）	Denbora laburrean egungo edukiera (40-200℃kA2.s)
1	OPGW-48B1.3-90- [112;45]	1/2.6/20AS＋4/2.5/20AS＋ 11/2.8/20AS, 2/2.5 Unitate Optikoa	48	≈90	13.2	≤641	≥112	≤0,98	≥45
2	OPGW-48B1.3-90- [57;67]	1/2.6/40AS＋4/2.5/40AS＋ 11/2,8/40AS, 2/2,5 Unitate Optikoa	48	≈90	13.2	≤457	≥57	≤0,52	≥67
3	OPGW-24B1.3-100-[118;50]	1/2.6/20AS＋5/2.5/20AS＋ 11/2.8/20AS, 1/2.5 Unitate Optikoa	24	≈100	13.2	≤674	≥118	≤0,93	≥50
4	OPGW-24B1.3-100-[60;74]	1/2.6/40AS＋5/2.5/40AS＋ 11/2.8/40AS, 1/2.5 Unitate Optikoa	24	≈100	13.2	≤479	≥60	≤0,49	≥74
5	OPGW-24B1.3-110-[133;63]	1/2.6/20AS＋5/2.5/20AS＋ 10/3.2/20AS, 1/2.5 Unitate Optikoa	24	≈110	14	≤760	≥133	≤0,83	≥63
6	OPGW-24B1.3-110-[140;68]	1/2.8/20AS＋5/2.7/20AS＋ 11/3.05/20AS, 1/2.6 Unitate Optikoa	24	≈110	14.3	≤791	≥140	≤0,80	≥68
7	OPGW-24B1.3-110-[67;95]	1/2.9/20AS＋5/2.8/20AS＋ 12/2.8/AA , Unitate Optikoa 1/2.7	24	≈37 ≈74(AA)	14.1	≤473	≥67	≤0,40	≥95
8	OPGW-36B1.3-120-[145;73]	1/3.0/20AS＋5/2.9/20AS＋ 12/2.9/20AS, 1/2.8 Unitate Optikoa	36	≈120	14.6	≤820	≥145	≤0,77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3.0/30AS＋5/2.9/30AS＋ 12/2.9/30AS, 1/2.8 Unitate Optikoa	36	≈120	14.6	≤700	≥95	≤0,55	≥98
10	OPGW-36B1.3-120-[74;110]	1/3.0/40AS＋5/2.9/40AS＋ 12/2.9/40AS, 1/2.8 Unitate Optikoa	36	≈120	14.6	≤582	≥74	≤0,42	≥110
11	OPGW-72B1.3-120-[147;76]	1/3.2/20AS＋4/3.0/20AS＋ 12/3.0/20AS, 2/2.9 Unitate Optikoa	72	≈120	15.2	≤832	≥147	≤0,76	≥76
12	OPGW-72B1.3-120-2[96;101]	1/3.2/30AS＋4/3.0/30AS＋ 12/3.0/30AS, Unitate Optikoa 2/2.9	72	≈120	15.2	≤711	≥96	≤0,53	≥101
13	OPGW-72B1.3-120-[74;114]	1/3.2/40AS＋4/3.0/40AS＋ 12/3.0/40AS, 2/2.9 Unitate Optikoa	72	≈120	15.2	≤591	≥74	≤0,40	≥114
14	OPGW-36B1.3-130-[155;85]	1/3.2/20AS＋5/3.0/20AS＋ 12/3.0/20AS, Unitate Optikoa 1/2.9	36	≈130	15.2	≤879	≥155	≤0,72	≥85
15	OPGW-36B1.3-130-[102;114]	1/3.2/30AS＋5/3.0/30AS＋ 12/3.0/30AS, Unitate Optikoa 1/2.9	36	≈130	15.2	≤751	≥102	≤0,50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3.2/40AS＋5/3.0/40AS＋ 12/3.0/40AS, 1/2.9 Unitate Optikoa	36	≈130	15.2	≤624	≥79	≤0,40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3.3/20AS＋5/3.2/20AS＋ 12/3.2/20AS, 1/3.1 Unitate Optikoa	36	≈140	16.1	≤995	≥175	≤0,65	≥100
18	OPGW-36B1.3-140-[115;140]	1/3.3/30AS＋5/3.2/30AS＋ 12/3.2/30AS, Unitate Optikoa 1/3.1	36	≈140	16.1	≤850	≥115	≤0,45	≥140
19	OPGW-36B1.3-145-[86;170]	1/3.3/20AS＋5/3.2/20AS＋ 12/3.2/AA, 1/3.1 Unitate Optikoa	36	≈49 ≈96(AA)	16.1	≤611	≥86	≤0,31	≥170
20	OPGW-48B1.3-150-[182;123]	1/3.4/20AS＋5/3.3/20AS＋ 12/3.3/20AS, 1/3.2 Unitate Optikoa	48	≈150	16.6	≤1055	≥182	≤0,60	≥123
21	OPGW-48B1.3-150-[122;165]	1/3.4/30AS＋5/3.3/30AS＋ 12/3.3/30AS, Unitate Optikoa 1/3.2	48	≈150	16.6	≤901	≥122	≤0,42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3.4/40AS＋5/3.3/40AS＋ 12/3.3/40AS, Unitate Optikoa 1/3.2	48	≈150	16.6	≤747	≥95	≤0,33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3.4/20AS＋4/3.3/20AS＋ 12/3.3/20AS, 2/3.2 Unitate Optikoa	72	≈150	16.6	≤998	≥172	≤0,64	≥110
24	OPGW-72B1.3-150-[116;147]	1/3.4/30AS＋4/3.3/30AS＋ 12/3.3/30AS, 2/3.2 Unitate Optikoa	72	≈150	16.6	≤853	≥116	≤0,45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3.6/20AS＋5/3.5/20AS＋ 12/3.5/20AS, Unitate Optikoa 1/3.4	48	≈170	17.6	≤1190	≥198	≤0,54	≥150
26	OPGW-72B1.3-170-[199;156]	1/3.8/20AS＋4/3.6/20AS＋ 12/3.6/20AS, 2/3.5 Unitate Optikoa	72	≈170	18.2	≤1187	≥199	≤0,54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3.8/14AS＋5/3.6/14AS＋ 12/3.6/14AS, 1/3.5 Unitate Optikoa	48	≈180	18.2	≤1372	≥252	≤0,72	≥125
28	OPGW-48B1.3-180-[211;175]	1/3.8/20AS＋5/3.6/20AS＋ 12/3.6/20AS, 1/3.5 Unitate Optikoa	48	≈180	18.2	≤1255	≥211	≤0,50	≥175
29	OPGW-48B1.3-180-[147;234]	1/3.8/30AS＋5/3.6/30AS＋ 12/3.6/30AS, 1/3.5 Unitate Optikoa	48	≈180	18.2	≤1071	≥147	≤0,35	≥234
30	OPGW-48B1.3-180-[113.262]	1/3.8/40AS＋5/3.6/40AS＋ 12/3,6/40AS, 1/3,5 Unitate Optikoa	48	≈180	18.2	≤888	≥113	≤0,28	≥262
31	OPGW-48B1.3-235-[268;243.4]	1/2.7/20AS＋4/2.5/20AS＋ 12/2.5/20AS+13/3.8/20AS, Unitate Optikoa 1/3.5	48	≈235	20.3	≤1594	≥268	≤0,38	≥243,4

Proba Mekanikoen eta Ingurumenaren Ezaugarriak

Elementua	Proba Metodoa	Baldintzak
Tentsioa	IEC 60794-1-2-E1 Karga: kablearen egituraren arabera Lagina luzera: 10 m baino gutxiagokoa, lotua 100 m baino gutxiagokoa Iraupena denbora: 1min	%40 RTS zuntz tentsio gehigarririk (% 0,01), ez gehigarririk atenuazioa (0,03dB). %60 RTS zuntz tentsioa≤0,25%, gehigarria atenuazioa≤0.05dB (Ez atenuazio gehigarria probaren ondoren).
Birrindu	IEC 60794-1-2-E3 Karga: goiko taularen arabera, hiru puntu Iraupena denbora: 10min	Gehigarria atenuazioa 1550nm ≤0.05dB/fibran; Elementuetan kalterik ez
Ura Sartzea	IEC 60794-1-2-F5B Denbora : 1 ordu Laginaren iraupena: 0,5 m Ura altuera: 1 m	Ez ur-ihesak.
Tenperatura Txirrindularitza	IEC 60794-1-2-F1 Lagina luzera: 500 m baino gutxiago Tenperatura sorta: -40 ℃ eta + 65 ℃ Zikloak: 2 Tenperatura txirrindularitza probaren egonaldia: 12h	The atenuazio-koefizientearen aldaketa baino txikiagoa izango da 0,1 dB/km 1550nm-tan.

Maiz egiten diren galderak (FAQ)

Zergatik da hobea tentsio altuko linearentzako hodidun OPGW?

Haridun hodiaren diseinuak kablearen diametro handiagoa eta zuntz kopuru handiagoak ahalbidetzen ditu. Gainera, tentsio mekanikoa modu uniformeagoan banatzen du kablean zehar, eta hori ezinbestekoa da 500KV eta 750KV-ko lineetan erabiltzen diren luzerako zeharkaldietarako.

Nola bermatzen du Orientalfiber-ek OPGWren kalitatea?

ISO9001 kalitatearen kudeaketa eta ISO45001 segurtasun sistemen arabera funtzionatzen dugu. Zuntz optikoko zuntz konposatu lurreko lurreko alanbre lote bakoitzak trakzio-erresistentzia, birrintze erresistentzia eta zirkuitu laburreko errendimenduaren proba zorrotzak egiten ditu bidali aurretik.

Kable hau lehendik dauden lineetan erabil al daiteke?

Sarritan "eraiki berri diren" lerroetarako erabiltzen den arren, OPGW sarritan erabiltzen da lehendik dauden lur-hariak ordezkatzeko sarearen modernizazio proiektuetan, ibilbide zaharrei komunikazio-gaitasunak gehitzeko.
