Uni-tube zuntz optiko konposatua lurreko lurreko kablea

Uni-tube zuntz optiko konposatua lurreko lurreko alanbrea (OPGW) zuntz optikoa duen kable hibrido bat da, eta funtzio anitz ditu, hala nola, lurreko kablea eta komunikazio optikoa.

Bidali kontsulta

Produktuaren Deskribapena

Uni-tube Optical Fiber Composite Overhead Ground Wire (OPGW) zuntz optikoa duen kable hibrido bat da, eta funtzio anitz ditu, hala nola lurreko kablea eta komunikazio optikoa. Goiko lurreko hari tradizionalen ezberdina den produktu honek komunikazio optikoko osagaiak kablearen egituran integratzen ditu, energia transmisioko linearen babesa eta informazioaren transmisioa integratzeaz jabetuz, eta horrek eraginkortasunez murrizten ditu energia eta komunikazio sareen eraikuntza kostua eta funtzionamendu eta mantentze kostua.

Uni-tube zuntz optiko konposatu aireko lurreko alanbrearen aplikazio-esparrua

Orientalfiber Uni-tube Optiko Zuntz Konposatu Goiko Lur-Haria 110KV, 220KV, 500KV, 750KV eta goi-tentsioko transmisio-sistemetako komunikazio-lerroetarako erabiltzen da batez ere. Energia-industriaz gain, produktua oso erabilia da trenbide-garraioan, autobidean, petrokimikoan, meatzaritzan eta gainontzeko lurzoruaren babesa eta abiadura handiko komunikazio optikoa behar duten beste industrietan ere, datu-transmisiorako euskarri egonkorra eta eraginkorra eskainiz industria-ekoizpen eta funtzionamendurako.

Produktuen Egitura

Oinarrizko osagaiak

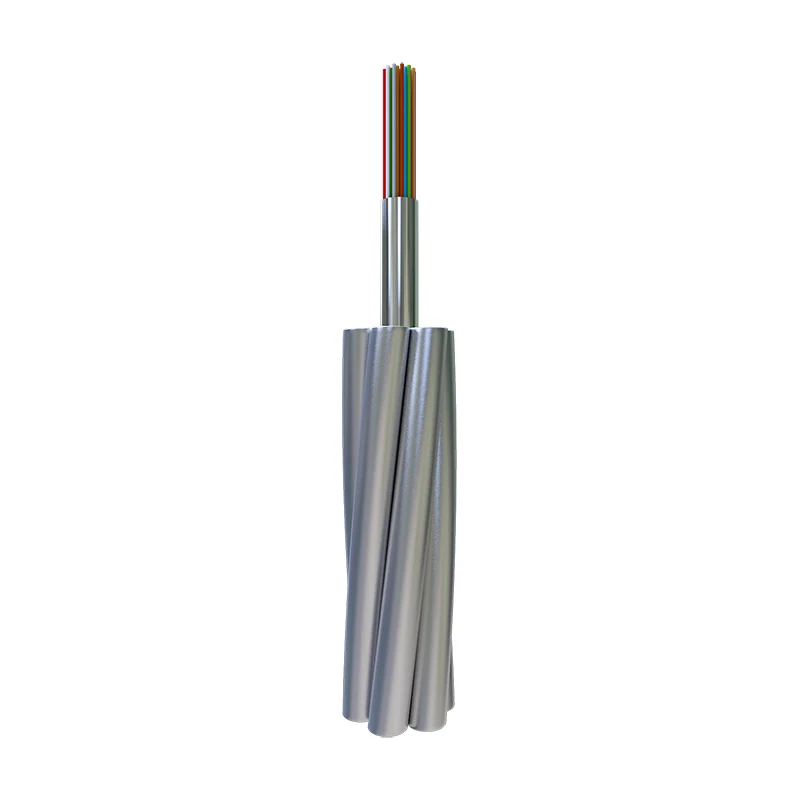

Orientalfiber Uni-tube Optical Fiber Composite Overhead Ground Wire-k egitura-diseinu zientifiko eta zentzuzkoa hartzen du, eta bere oinarrizko osagaiak zuntz optikoko unitatea, aluminio aleazioko alanbrea, altzairuzko nukleoa eta kanpoko zorroa dira. Zuntz optikoko unitatea hodi bakar batean jartzen da, eta horrek zuntz optikoa modu eraginkorrean babesten du kanpoko kalte mekanikoetatik eta ingurumenaren higaduratik; aluminio aleazioko alanbrea eta altzairuzko nukleoa trakzio-indarra jasateko eta kablearen egonkortasuna bermatzeko ardura dute aireko funtzionamenduan; kanpoko zorroa zahartzearen aurkako eta korrosioarekiko erresistenteak diren kalitate handiko materialez egina dago, produktuaren bizitza iraupena luzatuz.

Egiturazko abantailak

Uni-tube Optical Fiber Composite Overhead Ground Wire-ren hodi bakarreko egituraren diseinuak produktuaren egitura trinkoa egiten du, garraiorako eta instalaziorako erosoa dena. Aldi berean, barne osagaien arrazoizko banaketak produktuak propietate mekaniko eta komunikazio-errendimendu onak dituela bermatzen du, eta kanpoko hainbat ingurune gogoretara egokitu daitekeela, hala nola haize gogorra, euri handia, tenperatura altua eta tenperatura baxua.

Produktuaren Ezaugarriak

Errendimendu Mekanikoen Ezaugarriak

● Tentsio-erresistentzia ona: produktua erresistentzia handiko altzairuzko nukleoarekin eta aluminiozko aleazioko alanbrearekin hornituta dago, trakzio-indar handia jasan dezakeena, distantzia luzeko tentsio handiko transmisio-lineen gaineko instalazioen eskakizunetara egokitzen da eta kablea ez dela apurtzen edo deformatzen ziurtatzen du erabilera-baldintza arruntetan.

● Diametro txikia, pisu arina, karga gehigarri txikia dorrean: lurreko lurreko hari konposatu tradizionalekin alderatuta, Uni-tube Optical Fiber Composite Overhead Ground Wire-k diametro txikiagoa eta pisu arinagoa du, eta horrek transmisio-dorrearen karga gehigarria murriztu dezake, dorre eraikuntzan inbertsioa murrizten du eta potentzia transmisio-linearen egonkortasun orokorra hobetu.

Komunikazio Errendimenduaren Ezaugarriak

● Erraza zuntz-luzerarako unitate optiko egokia egiteko: hodi bakarreko egitura erosoa da zuntz optikoaren gehiegizko luzera antolatzeko, tenperatura-diferentziak eta deformazio mekanikoak eragindako zuntz-luzera aldaketa eraginkortasunez konpentsatzeko, seinale optikoaren transmisioaren egonkortasuna bermatzeko eta seinalearen atenuazioa murrizteko transmisioan zehar.

● Seinalearen murrizketa baxua: hautatutako kalitate handiko zuntz optikoak transmisio-errendimendu ona du, seinalearen atenuazio baxua eta distantzia luzeko abiadura handiko datu-transmisioa gauzatu dezake, tentsio handiko transmisio-sistemen komunikazio beharrak eta hainbat industria-eszenatoki betez.

Ingurumen Egokigarritasun Ezaugarriak

● Korrosioarekiko erresistentzia: produktuaren kanpoko zorroa eta barneko metalezko osagaiak korrosioaren aurkako teknologiarekin tratatzen dira, euri azidoaren, gatz-lainoaren eta beste ingurune gogor batzuen higadurari aurre egin diezaiokeena, eta egokia da kostaldeko, industriako eta ingurumen-baldintza gogorrak dituzten beste eremu batzuetan erabiltzeko.

● Zahartzearen aurkako eta tenperatura altuen eta baxuen erresistentzia: produktuaren materialak zahartzearen aurkako errendimendu ona du, epe luzerako kanpoko erabilerako ingurunera molda daiteke eta normalean funtziona dezake -40 ℃ eta 80 ℃ arteko tenperatura tartean, produktuaren funtzionamendu egonkorra bermatuz klima-eskualde desberdinetan.

Uni-hodi zuntz optiko konposatu lurreko lurreko alanbrea 110KV, 220KV, 500KV, 750KV eta goi-tentsio handiko transmisio-sistemetako komunikazio-lerroetarako erabiltzen da batez ere.

Ezaugarriak

● Trakzio-erresistentzia ona

● Diametro txikia, pisu arina, karga gehigarri txikia dorrean

● Erraza zuntz luzerako unitate optiko egokia egiteko

Zuntz optikoaren ezaugarriak

	Atenuazioa				Banda zabalera		Polarizazio modua Dispertsioa
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Zuntz indibiduala	Diseinu-loturaren balioa (M=20, Q=%0,01)
G652D	—	—	≤0,35 dB/km	≤0,21 dB/km	—	—	≤0,20 ps/ km	≤0,1ps/km
G655	—	—	—	≤0,22 dB/km	—	—	≤0,20 ps/ km	≤0,1ps/km
50/125μm	≤3,0 dB/km	≤1,0 dB/km	—	—	≥600MHz.km	≥1200MHz.km	—	—
62,5/125μm	≤3,5 dB/km	≤1,0 dB/km	—	—	≥200MHz.km	≥600MHz.km	—	—

Eraikuntzak eta Errendimendua

	Sailkapena	Materiala	Balioa
Eraikuntza	Zuntz optikoa	G652D/G655 etab.	2-48
	Babes-hodia	Altzairu herdoilgaitzezko hodia	1,5 - 6 mm
	Lerro lehortua	AS alanbre/AA alanbre/Al Rod	1,5 - 6 mm
	Max. Diametroa		18 mm
	Max. Zehar-Sekzioa		200 mm2
Ezaugarria	DL/T 832, IEC60794-4-10, IEEE1138 bezalako estandarren arabera
	Max. Trakzio Erresistentzia (RTS) (kN)		280
	Max. Birrintzeko indarra (N/100 mm)		2200
	Max. Korronte-ahalmen laburra (40 ℃-200 ℃) (kA2s)		100
	Min. Makurtze-erradioa (dinamikoa)		20D
	Min. Makurtze-erradioa (estatikoa)		15D
Ingurumenaren Errendimendua	Instalazioa (℃)		-10etik +50era
	Garraioa eta funtzionamendua (℃)		-40tik +65era

Oharra: D kablearen diametroa da.

Mota eta Datu Tekniko Espezifikoak

Ez.	Datu teknikoak
Ez.	Produktu Mota	Egitura Mota	Max. Zuntz kopurua	AS Wire-ren atala (mm²)	Diametroa (mm)	Kablearen pisua (kg/km)	Trakzio Erresistentzia tasa （kN）	20 ℃ DC Erresistentzia （Ω/km）	Denbora laburrean egungo edukiera (40-200 ℃ kA2.s)
1	OPGW-24B1.3-40-[51;9]	6/3.0/20AS, 1/3.0 Unitate Optikoa	24	≈40	9.0	≤304	≥51	≤2,10	≥9
2	OPGW-24B1.3-50-[58;11.5]	6/3.2/20AS, 1/3.2 Unitate Optikoa	24	≈50	9.6	≤345	≥58	≤1,82	≥11,5
3	OPGW-48B1.3-70-[77;24]	6/3,8/20AS, 1/3,8 Unitate Optikoa	48	≈70	11.4	≤475	≥77	≤1,30	≥24
4	OPGW-48B1.3-70-[42;38]	6/3,8/40AS, 1/3,8 Unitate Optikoa	48	≈70	11.4	≤340	≥42	≤0,70	≥38

Proba Mekanikoen eta Ingurumenaren Ezaugarriak

Elementua	Proba metodoa	Baldintzak
Tentsioa	IEC 60794-1-2-E1 Karga: kablearen egituraren arabera Laginaren luzera: 10 m baino gutxiagokoa, lotura-luzera 100 m baino gutxiagokoa Iraupena: 1min	%40 RTS zuntz-tentsio gehigarririk gabe (%0,01), ez atenuazio gehigarririk (0,03 dB). % 60 RTS zuntz tentsioa ≤ 0,25%, atenuazio gehigarria ≤ 0,05 dB (Proba egin ondoren ez dago atenuazio gehigarririk).
Birrindu	IEC 60794-1-2-E3 Karga: goiko taularen arabera, hiru puntu Iraupena: 10min	Atenuazio gehigarria 1550nm ≤0.05dB/fibran; Elementuetan kalterik ez
Uraren barneratzea	IEC 60794-1-2-F5B Denbora: ordu 1 Laginaren luzera: 0,5 m Uraren altuera: 1 m	Ur-ihesik ez.
Tenperatura Txirrindularitza	IEC 60794-1-2-F1 Laginaren luzera: 500 m baino gutxiago Tenperatura tartea: -40 ℃ eta +65 ℃ Zikloak: 2 Tenperatura txirrindularitza probaren egonaldia: 12 h	Atenuazio-koefizientearen aldaketa 0,1 dB/km baino txikiagoa izango da 1550 nm-tan.
