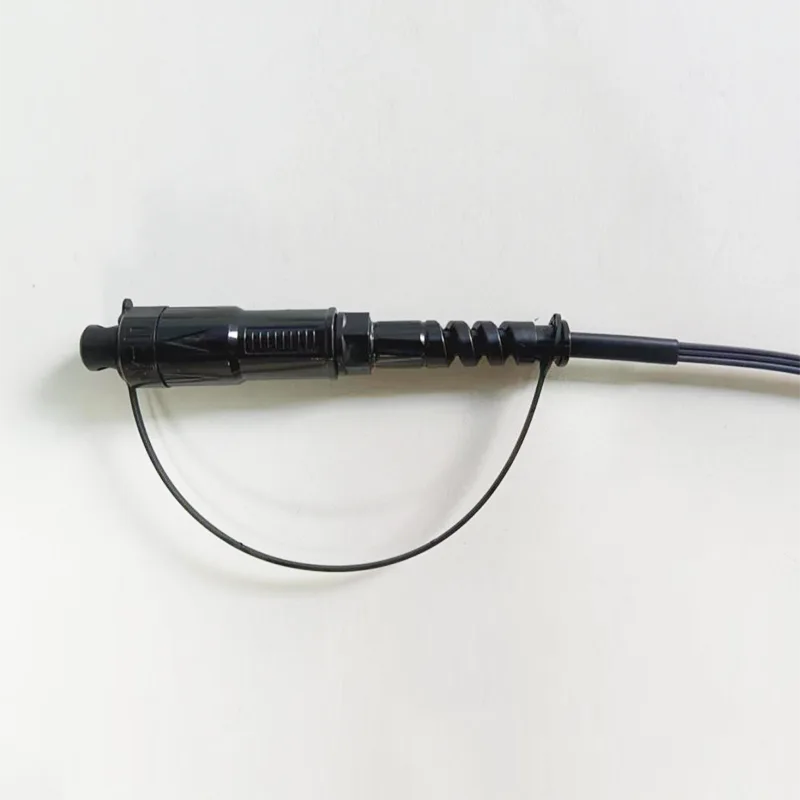

5x2mm iragazgaitza Drop Cable H Optic SC / APC konektorearen zuntz optikoa pigtail

Aplikazioa:● FTTX / FTTH sistemak● Ethernet aplikazioak● CATV estekak● Seinaleen banaketa optikoa● Sare optiko pasiboak (Pon)● Bizkarrezurra, aplikazio horizontalak eta errukitsuak● Preterminatutako beherakada terminalak● Kanpoko guneak; Ingurune gogorraEzaugarriak:● Txertatze galera baxua, itzulera......

Bidali kontsulta

Produktuaren Deskribapena

Aplikazioa:

● FTTX / FTTH sistemak

● Ethernet aplikazioak

● CATV estekak

● Seinaleen banaketa optikoa

● Sare optiko pasiboak (Pon)

● Bizkarrezurra, aplikazio horizontalak eta errukitsuak

● Preterminatutako beherakada terminalak

● Kanpoko guneak; Ingurune gogorra

Ezaugarriak:

● Txertatze galera baxua, itzulera handiko galera.

● Errepikagarritasun eta trukagarritasun ona.

●% 100 txertatzea, itzultzeko galera, amaiera aurpegia eta.

● Interferentzien ikuskapena.

● Erresistentzia mekaniko bikaina.

● Telcordiako GR-326-nukleoa betetzea.

● Kable optikoaren kudeaketan errendimendu eta fidagarritasun handia bermatzen du.

● Instalazio azkarra eta erraza eta konfigurazioa.

● manipulazio sinplea, ez da tresna berezirik behar.

● IP68 iragazgaitza.

Zehaztapen teknikoa:

Eraikuntzak	Unitate	Deskribapen
Zuntz kopurua		Simplex
Uhin-luzera	nm	1310/1550
Txertatze galera	db	≤0.30
Itzultzeko galera	db	≥ 60
Konexio mota		SC / APC
Ferulu		Zeramiko
Konexio zikloak		500
Kable jaka kolorea		Beltz
Kable kanpoko diametroa	mm	(5.2x2.0) * ± 0,2mm (3.0x2.0) * ± 0,2mm (mezularik gabe)
Zuntz modu		Modu bakarra: G657A2
Kable jaka materiala		Lszh
Kablearen pisua	Kg / km	20 ± 3
Inprimatzeko edukia		Kodin
Luze-labur	m	100 edo pertsonalizagarria (Tolerantzia: ± 0,5 m)
Konektore mota		Sarrera: Accord h Optic SC / APC
Konektore mota		Irteera: konektore gabe
Trakzioa (ardatz artean) kablea eta konektorea)	N	100
Iragazgaitza kalifikazioa		IP68
Funtzionamendu tenperatura	℃	-20 ° C ~ + 65 ℃
Biltegiratze tenperatura	℃	-20 ° C ~ + 65 ℃

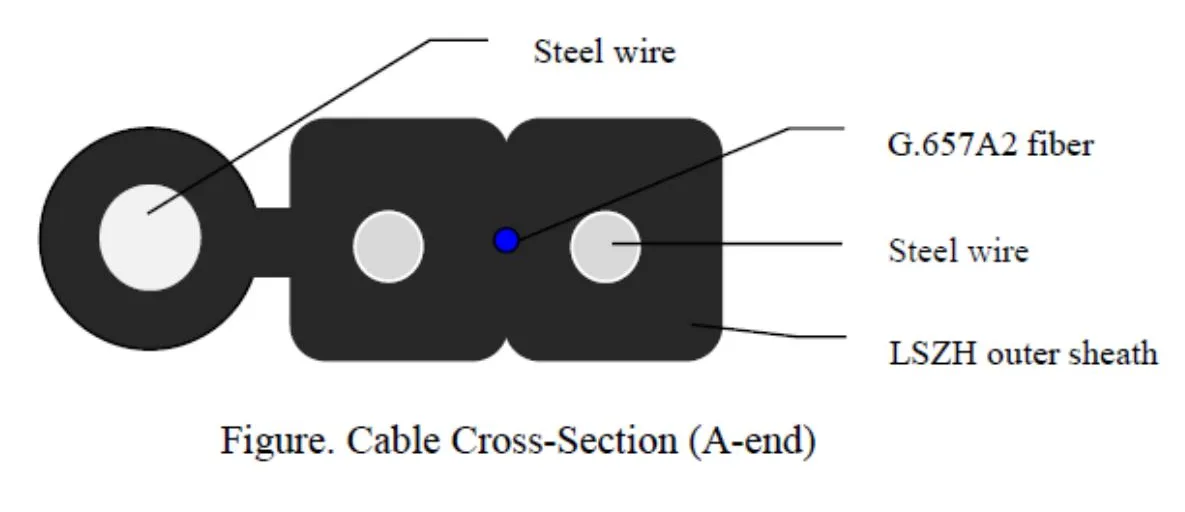

Kablearen egitura:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Zuntz optikoa	Tipo	G-657 A2.
	Zuntzak zk.	1
	Kolore	Urdin
Kanpoko ganga	Dimentsio	(5.2x2.0) * ± 0,2mm (3.0x2.0) * ± 0,2mm (mezularik gabe)
	Material	Lszh
	Kolore	Beltz
Altzairuzko indarraren kidea	Izen	Altzairuzko alanbrea
Altzairuzko indarraren kidea	Diametro	0,45mm
Altzairuzko norberaren indarraren kidea	Izen	Altzairuzko alanbrea
Altzairuzko norberaren indarraren kidea	Diametro	1,2 mm
Pisu		20 ± 3 kg / km
Fitxa (n)		Epe luzea: 300n Epe laburra: 600 n
Zapuspatu		1000n / 10cm
Min. Okertu erradioa		15xd (estatikoa); 30xd (dinamika)
Tenperatura-tartea		-20 ° C eta 65 ° C

Zuntzaren ezaugarria:

Kable zuntzaren ezaugarri guztiak (bukatutako kablearen zuntzak), gutxienez, G.657a2 G.657a2 gomendioaren arabera izango da eta honako hau izango da.

Parametro		Zehaztapen
Arteko koefizientea	@ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm	≤ 0,36 db / km ≤ 0,36 db / km ≤ 0,22 db / km ≤ 0,24 db / km
Arduradura (kablearen ondoren)	@ 1310m	≤0.40db / km
	@ 1550NM	≤0.30DB / km
1310NM-ko ardura uniformetasuna		≤0.05db
1550NM-ko garaipen uniformetasuna		≤0.05db
Kablearen ebakidura uhin-luzera (λcc)		≤ 1260 nm
Zero-sakabanaketa uhin-luzera		1300 ~ 1324 nm
Zero-sakabanaketa malda		≤ 0,092 PS / (nm ^ 2.km)
Dispertsioaren balio absolutua 1288nm ~ 1339nm		≤3.5ps / (nm · km)
Dispertsioaren balio absolutua 1271nm ~ 1360nm-tan		≤5.3ps / (nm · km)
Dispertsioa 1550NM-tan		≤18PS / (nm · km)
Dispertsioa 1625 mm-tan		≤23PS / (nm · km)
Moduaren eremuaren diametroa (MFD) 1310NM-tan		8,60 ± 0,4mm
Moduaren eremuaren diametroa (MFD) 1550NM-tan		9,4-10,4mm
Polarizazio modua sakabanatzea (PMD) zuntzak		≤0.125ps / km^1/2
Polarizazio modua sakabanatzea (PMD) kablea		≤0.200ps / km^1/2
PMD koefizientea	M	20 kable
	Q	% 0,01
	PMDQ	≤0.20ps / km^1/2
Ezaugarri geometrikoak
Estalduraren diametroa		125 ± 0,8 mm
Zirkularitatea ez den estaldura		≤1,0
Core / estalduraren kontzentrazio errorea		≤0,8mm
Zuntz diametroa estaldurarekin (garbitu gabe)		245 ± 10μm
Zuntz diametroa estaldura (kolorekoa)		250 ± 10μm
Estaldura / estaldura kontzentrikoaren akatsa		≤12.0mm
Tentsio proba		100kpsi edo 0,69GPA
Estaldura kentzea (N)		1.0 ~ 9.0
Ezaugarri mekanikoak
Macrobend Galera 1550Nm-tan	R = 15mm, 10 txanda	≤0.03db
	R = 10mm, 1turn	≤0.10db
	R = 7,5mm, 1turn	≤0.5db
Macrobend galera 1625nm-tan	R = 15mm, 10 txanda	≤0.10db
	R = 10mm, 1turn	≤0.20db
	R = 7,5mm, 1turn	≤1.0db

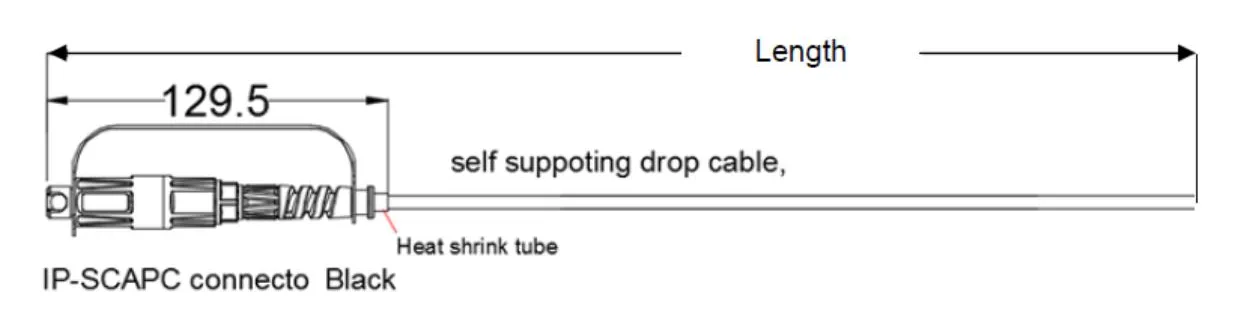

Dimentsioko marrazkia:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

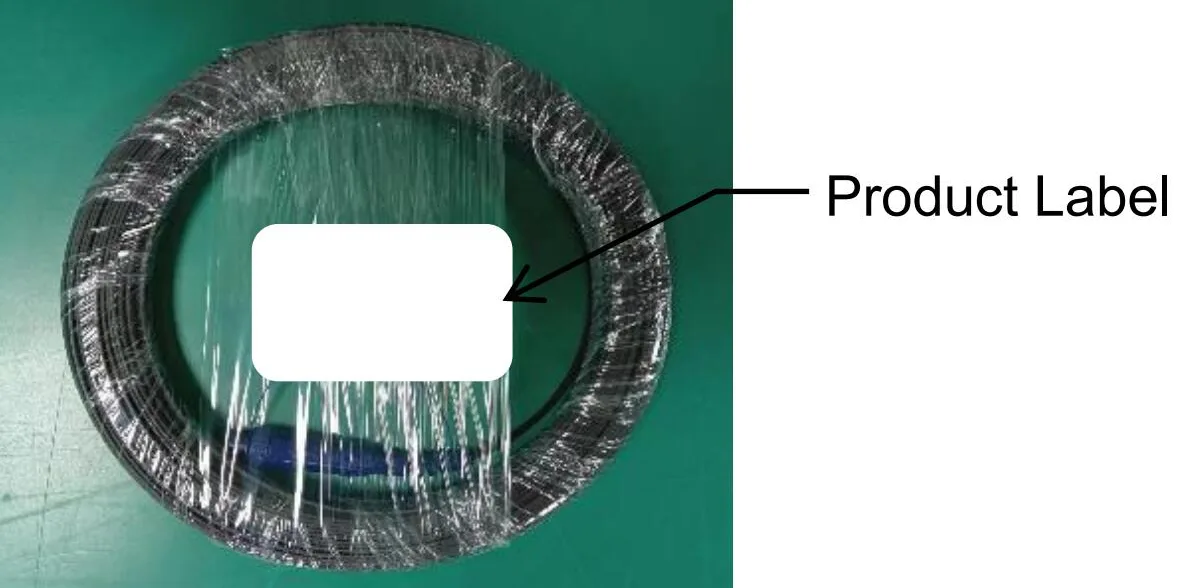

Paketea:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Pakete baldintzak:

Carton Tamaina: 600 * 320 * 265mm, zigilatzeko zinta gardena "i" letra-zigilatzeko laukia.

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

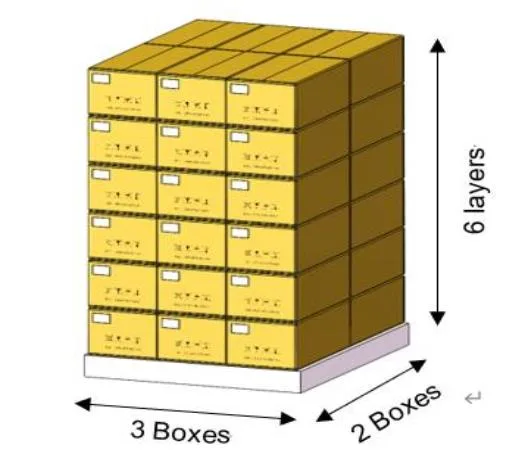

Egurrezko plakaren diagrama eskematikoa:

Egurrezko plakaren tamaina: 1200 * 1000mm.

Baldintzak pilatzeko: sei kutxa geruza bat, sei geruza pilatzen ditu.

Top 4 eskuineko angeluaren babesa eta, ondoren, erabili "#" letra ontziratzeko gerrikoa ongi.

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail
