Duplexa LC / UPC iragazgaitza Kable optikoko zuntz optikoko kableak (Accord Mini DLC konektorea)

Aplikazioa:● FTTX / FTTH sistemak● Ethernet aplikazioak● CATV estekak● Seinaleen banaketa optikoa● Sare optiko pasiboak (Pon)● Bizkarrezurra, aplikazio horizontalak eta errukitsuak● Preterminatutako beherakada terminalak● Kanpoko guneak; Ingurune gogorraEzaugarriak:● Txertatze galera baxua, itzulera......

Bidali kontsulta

Produktuaren Deskribapena

Aplikazioa:

● FTTX / FTTH sistemak

● Ethernet aplikazioak

● CATV estekak

● Seinaleen banaketa optikoa

● Sare optiko pasiboak (Pon)

● Bizkarrezurra, aplikazio horizontalak eta errukitsuak

● Preterminatutako beherakada terminalak

● Kanpoko guneak; Ingurune gogorra

Ezaugarriak:

● Txertatze galera baxua, itzulera handiko galera.

● Errepikagarritasun eta trukagarritasun ona.

●% 100 txertatzea, itzultzeko galera, amaiera aurpegia eta.

● Interferentzien ikuskapena.

● Erresistentzia mekaniko bikaina.

● Telcordiako GR-326-nukleoa betetzea.

● Kable optikoaren kudeaketan errendimendu eta fidagarritasun handia bermatzen du.

● Instalazio azkarra eta erraza eta konfigurazioa.

● manipulazio sinplea, ez da tresna berezirik behar.

● IP68 iragazgaitza.

Zehaztapen teknikoa:

Eraikuntzak	Unitate	Deskribapen
Zuntz kopurua		Upertiuma
Uhin-luzera	nm	1310/1550
Txertatze galera	db	≤0.30
Itzultzeko galera	db	≥50 (UPC)
Kable jaka kolorea		Beltz
Kable kanpoko diametroa	mm	7,0 ± 0,2
Zuntz modu		Modu bakarra: G657 A2
Kable jaka materiala		Lszh
Kablearen pisua	Kg / km	38 (gutxi gorabehera)
Inprimatzeko edukia		Kodin
Luze-labur	m	50, 75, 100, 150, 200.250, 300 edo pertsonalizagarria (tolerantzia: ± 0,5 m)
Konektore mota		Sarrera:	Accord Mini DLC / UPC konektorea
		Irteera:	Accord Duplexa LC / UPC konektorea
Iragazgaitza kalifikazioa		IP68
Funtzionamendu tenperatura	℃	-40 ° C ~ + 70 ℃
Biltegiratze tenperatura	℃	-40 ° C ~ + 70 ℃

Kablearen egitura:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Kablearen zehaztapena:

Gai	Edukimentu	Balio
Bufferraren zuntz estua	Zenbaki	2
	Tipo	G.657a2
	Diametroa (mm)	0,90 ± 0,05
	Material	Lszh
	Kolore	Zuri
Simplex kablea	Material	Lszh
	Diametroa (mm)	2.0 ± 0,1
	Kolore	Urdina eta horia
Akordi	Material	Lszh
	Diametroa (mm)	1,3 ± 0,1
	Kolore	Beltz
Kanpoko jaka	Material	Lszh
	Diametroa (mm)	7,0 ± 0,2
	Kolore	Beltz
	Lodiera (mm)	1.0 ± 0,1
Kablearen pisua (kg / km) gutxi gorabehera.		38 ± 3
Luzatze proba (n)		Epe luzerako: 400 n Epe laburra: 800 n
Flattening proba (N / 10CM)		Epe luzerako: 1000 n / 10cm Epe laburra: 2200 N / 10cm
Min. Okertu erradioa		10OD (estatikoa); 20Xod (dinamika)
Instalazioaren tenperatura		-40 ° C eta 70 ° C
Biltegiratze tenperatura		-40 ° C eta 70 ° C

Zuntz optiko hautagarrien errendimendua

Zuntz optiko hautagarrien errendimendua (ITU-T REC. G.657a2)

Gai	Zehaztapen
Zuntz mota	Modu bakarra
Zuntz materiala	Silizea dopatua
Arteko koefizientea @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 db / km ≤ 0,35 db / km ≤ 0,25 db / km ≤ 0,21 db / km ≤ 0,23 db / km
Kablearen ebakidura uhin-luzera	≤ 1260 nm
Zero-sakabanaketa uhin-luzera	1300 ~ 1324 nm
Zero-sakabanaketa malda	≤ 0,092 PS / (nm2.km)
PMD @ 1550 nm	≤0.1 PS / KM1 / 2
Sakabanaketa kromatikoa @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm	≤3 ps / (nm km) ≤5.3 ps / (nm km) ≤18.0 PS / (nm km) ≤22 ps / (nm km)
Moduaren eremuaren diametroa @ 1310 nm	8,5-9.3UM
Core / Clad Comunctricity errorea	≤ 0,5 bat
Estalduraren diametroa	125,0 ± 0,7 bat
Zirkularitatea ez den estaldura	% 5
Estaldura primarioaren diametroa	242 ± 7 bat
Kontzentrazioaren estaldura / estaldura	≤10 μm
Estaldura ez-zirkularitatea	≤0,7
Kable bidezko okertze galerarekin 10 Txanda 1 Mandrel 15mm 1 Txanda 1 Mandrel 10mm 1 Txanda 1 Mandrel 7,5mm	1550nm ≤ δ 0,03 db / km 1550nm ≤ δ 0,1 db / km 1550nm ≤ δ 0,5 db / km

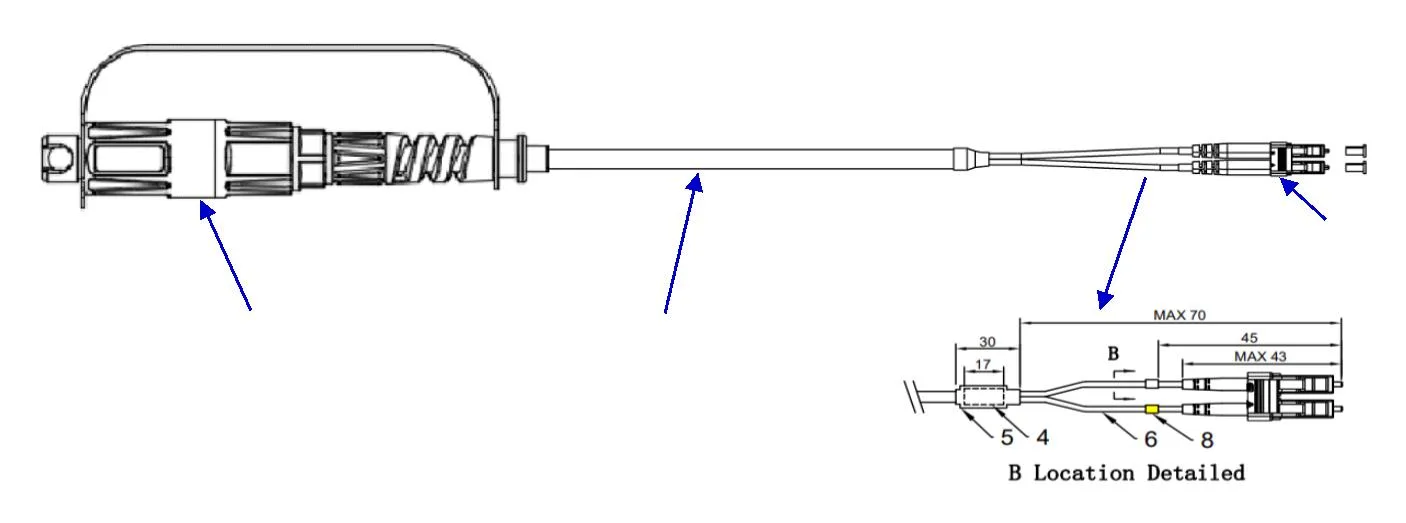

Dimentsioko marrazkia:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Ez-	Deskribapen	Zertarako
1	SM G.657A2 2 muina 2,0mm zuntzarekin. Od7.0mm, beltza lszh	1
2	Mini dlc konektorea beltza	1
3	LC3.0 Duplexa modu bakarreko zuntz, beige, hodi IC konektorerako, zuria	2
4	Gomazko bero hodi txikitua, beltza, 8,5 mm L = 17mm	1
5	Kautxuzko bero uzteko hodi txikia, beltza, od 8,5 m L-30mm	2
6	Babes malgua altzairuzko hodia, od 2.8mm l = 52mm	2
8	Bero txikitu hodia, zuria / horia od3.0mm l = 5mm	2
