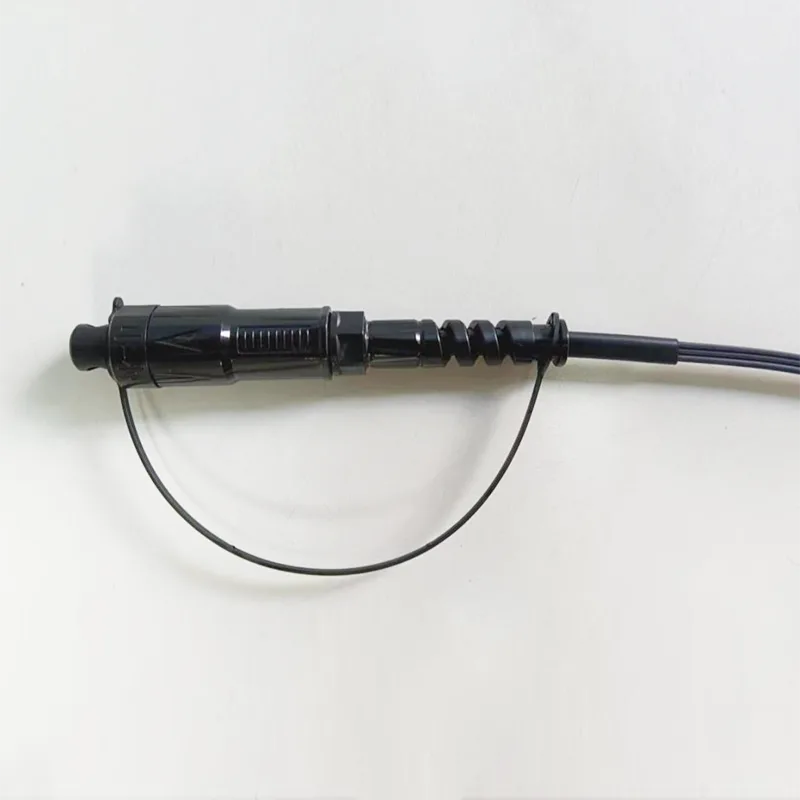

5x2mm iragazgaitza Drop Kable Mini SC / APC konektorearen adabaki optikoko kableak

Aplikazioa:● FTTX / FTTH sistemak● Ethernet aplikazioak● CATV estekak● Seinaleen banaketa optikoa● Sare optiko pasiboak (Pon)● Bizkarrezurra, aplikazio horizontalak eta errukitsuak● Preterminatutako beherakada terminalak● Kanpoko guneak; Ingurune gogorraEzaugarriak:● Txertatze galera baxua, itzulera......

Bidali kontsulta

Produktuaren Deskribapena

Aplikazioa:

● FTTX / FTTH sistemak

● Ethernet aplikazioak

● CATV estekak

● Seinaleen banaketa optikoa

● Sare optiko pasiboak (Pon)

● Bizkarrezurra, aplikazio horizontalak eta errukitsuak

● Preterminatutako beherakada terminalak

● Kanpoko guneak; Ingurune gogorra

Ezaugarriak:

● Txertatze galera baxua, itzulera handiko galera.

● Errepikagarritasun eta trukagarritasun ona.

●% 100 txertatzea, itzultzeko galera, amaiera aurpegia eta.

● Interferentzien ikuskapena.

● Erresistentzia mekaniko bikaina.

● Telcordiako GR-326-nukleoa betetzea.

● Kable optikoaren kudeaketan errendimendu eta fidagarritasun handia bermatzen du.

● Instalazio azkarra eta erraza eta konfigurazioa.

● manipulazio sinplea, ez da tresna berezirik behar.

● IP68 iragazgaitza.

Zehaztapen teknikoa:

Eraikuntzak	Unitate	Deskribapen
Zuntz kopurua		Simplex
Uhin-luzera	nm	1310/1550
Txertatze galera	db	≤0.30
Itzultzeko galera	db	≥ 60
Konexio mota		SC / APC
Ferulu		Zeramiko
Konexio zikloak		500
Kable jaka kolorea		Gris
Kable kanpoko diametroa	mm	5.0 (± 0,2) x2.0 (± 0,1)
Zuntz modu		Modu bakarra: G657A2
Kable jaka materiala		Lszh
Kablearen pisua	Kg / km	20 (gutxi gorabehera)
Inprimatzeko edukia		Kodin
Luze-labur	m	30,50.100.150.200.250.300.400.500 edo pertsonalizagarria (Tolerantzia: ± 0,5 m)
Konektore mota		Sarrera: Accord h Optic SC / APC
Konektore mota		Irteera: konektore gabe
Trakzio (Kablearen eta konektorearen arteko axiala)	N	100
Iragazgaitza kalifikazioa		IP68
Funtzionamendu tenperatura	℃	-20 ° C ~ + 65 ℃
Biltegiratze tenperatura	℃	-20 ° C ~ + 65 ℃

Kablearen egitura:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Zuntz optikoa	Tipo	G657 A2
	Zuntzak zk.	1
	Kolore	Urdin
Altzairuzko indarraren kidea	Izen	Altzairuzko alanbrea
Altzairuzko indarraren kidea	Diametro	0,4mm
Altzairuzko norberaren indarraren kidea	Izen	Altzairuzko alanbrea
Altzairuzko norberaren indarraren kidea	Diametro	1,0 mm
Kanpoko ganga	Dimentsio	2.0 (± 0,1) x5.0 (± 0,2)
	Material	Lszh
	Kolore	Gris
Kablearen pisua	Kg / km	20
Teinkatasun	N	300 (epe luzea)
Teinkatasun	N	600 (epe laburra)
Zapuspatu	N / 10cm	200 (epe luzea)
Zapuspatu	N / 10cm	1000 (epe laburra)
Min. Bend erradioa	mm	10xh (estatikoa)
Min. Bend erradioa	mm	20xh (dinamika)
Funtzionamendu tenperatura-tartea:		-20 ℃ + 60 ℃
Biltegiratze / Garraioaren Tenperatura:		-20 ℃ + 60 ℃

Zuntz optikoa:

Kable zuntzaren ezaugarri guztiak (bukatutako kablearen zuntzak), gutxienez, G.657a2 G.657a2 gomendioaren arabera izango da eta honako hau izango da.

Gai	Zehaztapen
Zuntz mota	Modu bakarra
Zuntz materiala	Silizea dopatua
Arteko koefizientea @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Kablearen eraketa ondoren @ 1310 nm @ 1550 nm	≤ 0,36 db / km ≤ 0,36 db / km ≤ 0,25 db / km ≤ 0,22 db / km ≤ 0,25 db / km ≤ 0,36 db / km ≤ 0,22 db / km
Kablearen ebakidura uhin-luzera	≤ 1260 nm
Zero-sakabanaketa uhin-luzera	1300 ~ 1324 nm
Zero-sakabanaketa malda	≤ 0,092 PS / (nm2.km)
PMD @ 1550 nm	≤0.1 PS / KM1 / 2
Sakabanaketa kromatikoa @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps / (nm km) ≤5.3 ps / (nm km) ≤18.0 PS / (nm km) ≤22 ps / (nm km)
Moduaren eremuaren diametroa @ 1310 nm	8,5-9.3UM
Core / Clad Comunctricity errorea	≤ 0,5 bat
Estalduraren diametroa	125,0 ± 0,7 bat
Zirkularitatea ez den estaldura	% 5
Estaldura primarioaren diametroa	242 ± 7 bat
Kontzentrazioaren estaldura / estaldura	≤10 μm
Estaldura ez-zirkularitatea	≤0,7
Kable bidezko okertze galerarekin 1 Txanda 1 Mandrel 7,5mm 10 Txanda 1 Mandrel 15mm	1550nm ≤ δ 0,10 DB / km 1550nm ≤ δ 0,03 db / km

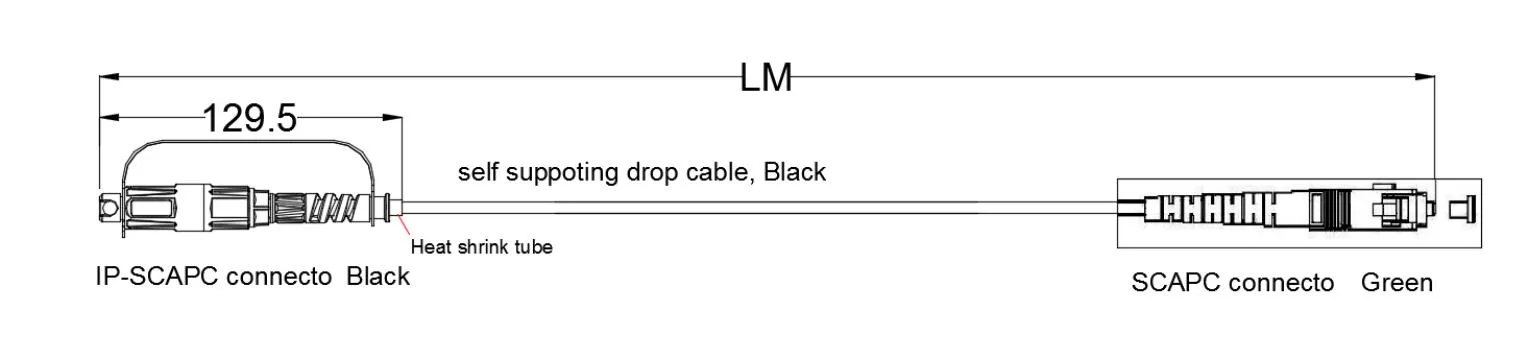

Dimentsioko marrazkia:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Paketea:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Pakete baldintzak:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords
