φ5mm iragazgaitza Drop Cable H Optic SC / APC konektorearen kablea

Aplikazioa:● FTTX / FTTH sistemak● Ethernet aplikazioak● CATV estekak● Seinaleen banaketa optikoa● Sare optiko pasiboak (Pon)● Bizkarrezurra, aplikazio horizontalak eta errukitsuak● Preterminatutako beherakada terminalak● Kanpoko guneak; Ingurune gogorraEzaugarriak:● Txertatze galera baxua, itzulera......

Bidali kontsulta

Produktuaren Deskribapena

Aplikazioa:

● FTTX / FTTH sistemak

● Ethernet aplikazioak

● CATV estekak

● Seinaleen banaketa optikoa

● Sare optiko pasiboak (Pon)

● Bizkarrezurra, aplikazio horizontalak eta errukitsuak

● Preterminatutako beherakada terminalak

● Kanpoko guneak; Ingurune gogorra

Ezaugarriak:

● Txertatze galera baxua, itzulera handiko galera.

● Errepikagarritasun eta trukagarritasun ona.

●% 100 txertatzea, itzultzeko galera, amaiera aurpegia eta.

● Interferentzien ikuskapena.

● Erresistentzia mekaniko bikaina.

● Telcordiako GR-326-nukleoa betetzea.

● Kable optikoaren kudeaketan errendimendu eta fidagarritasun handia bermatzen du.

● Instalazio azkarra eta erraza eta konfigurazioa.

● manipulazio sinplea, ez da tresna berezirik behar.

● IP68 iragazgaitza.

1. Adabaki kablea zehaztapen teknikoa

Eraikuntzak	Unitate	Deskribapen
Zuntz kopurua		Simplex
Uhin-luzera	nm	1310/1550
Txertatze galera	db	≤0.30 (tipikoa: 0,15)
Itzultzeko galera	db	≥ 60
Konexio mota		SC / APC
Ferulu		Zeramiko
Konexio zikloak		500
Kable jaka kolorea		Beltz
Kable kanpoko diametroa	mm	5.0 ± 0,2
Zuntz modu		Modu bakarra: G657A2
Kable jaka materiala		HDPE
Kablearen pisua	Kg / km	22 (gutxi gorabehera)
Inprimatzeko edukia		Kodin
Luze-labur	m	50, 75, 125, 175 edo pertsonalizagarria (Tolerantzia: ± 0,5 m)
Konektore mota		Sarrera: Accord h Optic SC / APC
Konektore mota		Irteera: Accribe h Optic SC / APC
Trakzioa (ardatz artean) kablea eta konektorea)	N	200
Iragazgaitza kalifikazioa		IP68
Funtzionamendu tenperatura	℃	-25 ° C ~ + 70 ℃
Biltegiratze tenperatura	℃	-25 ° C ~ + 70 ℃

2. Kable bidezko atala

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

3. Kablearen egituraren tamaina

Gai	Edukimentu	Zehaztapenak
Bufferraren zuntz estua	Zenbaki	1
	Tipo	G.657a2
	Kolore	Urdin
	Material	Lszh
	Diametroa (mm)	0,90 ± 0,05
Barruko ganga	Diametroa (mm)	2.8 ± 0,2
	Lodiera (mm)	0,25 ± 0,05
	Kolore	Zuri
	Material	Lszh
Indarra 1	Material	Itsatsitako frp
Indarra 1	Kantitate	0,5 * 2
Indar Kidea 2	Material	Aramid yarn + ur blokeoa beira haria
Erauzi kablea	Zenbaki	1
Erauzi kablea	Kolore	Gorri
Gantza	Material	HDPE
	Diametroa (mm)	5.0 ± 0,2
	Lodiera (mm)	1.1 ± 0,1
	Kolore	Beltz
Kablearen weigth	Kg / km	22 ± 3

4. Kable materiala

4.1 Zuntz optikoa

Kable zuntzaren ezaugarri guztiak (bukatutako kablearen zuntzak), gutxienez, G.657a2 G.657a2 gomendioaren arabera izango da eta honako hau izango da.

Gai	Zehaztapen
Zuntz mota	Modu bakarra
Zuntz materiala	Silizea dopatua
Arteko koefizientea @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Kablearen eraketa ondoren @ 1310 nm @ 1550 nm	≤ 0,36 db / km ≤ 0,36 db / km ≤ 0,25 db / km ≤ 0,22 db / km ≤ 0,25 db / km ≤ 0,36 db / km ≤ 0,22 db / km
Kablearen ebakidura uhin-luzera	≤ 1260 nm
Zero-sakabanaketa uhin-luzera	1300 ~ 1324 nm
Zero-sakabanaketa malda	≤ 0,092 PS / (nm2.km)
PMD @ 1550 nm	≤0.1 PS / KM1 / 2
Sakabanaketa kromatikoa @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps / (nm km) ≤5.3 ps / (nm km) ≤18.0 PS / (nm km) ≤22 ps / (nm km)
Moduaren eremuaren diametroa @ 1310 nm	8,5-9.3UM
Core / Clad Comunctricity errorea	≤ 0,5 bat
Estalduraren diametroa	125,0 ± 0,7 bat
Zirkularitatea ez den estaldura	% 5
Estaldura primarioaren diametroa	242 ± 7 bat
Kontzentrazioaren estaldura / estaldura	≤10 μm
Estaldura ez-zirkularitatea	≤0,7
Kable bidezko okertze galerarekin 1 Txanda 1 Mandrel 7,5mm 10 Txanda 1 Mandrel 15mm	1550nm ≤ δ 0,10 DB / km 1550nm ≤ δ 0,03 db / km

5. Zuntz optikoko kablearen errendimendua

5.1 Kablearen tolestura erradioa:

10 x kable diametroa (instalatu ondoren): 50mm

20 x kable diametroa (instalazioan zehar): 100mm

6. Mekanikoko eta Ingurumen Errendimenduko Proba

Z / n	Gai	Proba metodoa	Onarpen egoera
1	Tentsio indarra IEC 794-1 E1	- Kargatu: 1200n - Kablearen luzera karga azpian: 50 m - Kargatu denbora: ≥1min.	- galera aldaketa ≤ 0,1 db / km @ 1550 nm -Ez, kanpoko jaka eta barruko elementuak kaltetu.
2	Birrindu proba IEC 794-1 E3	- Kargatu: 500n / 100mm * 100mm - Kargatu denbora: ≥1min.	- galera aldaketa ≤ 0,1 db / km @ 1550 nm -Ez, kanpoko jaka eta barruko elementuak kaltetu.
3	Eraginaren erresistentzia IEC 794-1 E4	- Eraginaren puntuak: 5 -Ikusi puntu bakoitzeko: 1 - Eraginaren energia: 1n.m - Hammer buruaren erradioa: 12,5 mm - Eraginaren tasa: 2 seg / zikloa	- galera aldaketa ≤ 0,1 db / km @ 1550 nm -Ez, kanpoko jaka eta barruko elementuak kaltetu.
4	Errepikatutako tolestura IEC 794-1 E6	- Tolestura erradioa: 20 x kable diametroa - Kargatu: 20 n - Flexing tasa: 3 seg / zikloa - kurbadura ziklikoa: 30	- galera aldaketa ≤ 0,1 db / km @ 1550 nm -Ez, kanpoko jaka eta barruko elementuak kaltetu.
5	Tororia IEC 794-1-E7	- luzera: 1 m - Kargatu: 50 n - Twist tasa: 1 min / zikloa - Bihurritu angelua: ± 180 ° - Ziklo kopurua: 10	- galera aldaketa ≤ 0,1 db / km @ 1550 nm -Ez, kanpoko jaka eta barruko elementuak kaltetu.
6	Tenperatura Txirrindularitza proba IEC 794-1 F1	- Tenperatura urratsa: + 20 ℃ → -25 ℃ → + 70 ℃ → + 20 ℃ - Urrats bakoitzeko denbora: 24 ordu - Ziklo kopurua: 2	- galera aldaketa ≤ 0,1 db / km @ 1550 nm - zuntzezko etenik eta ez da larruzko kalteak.

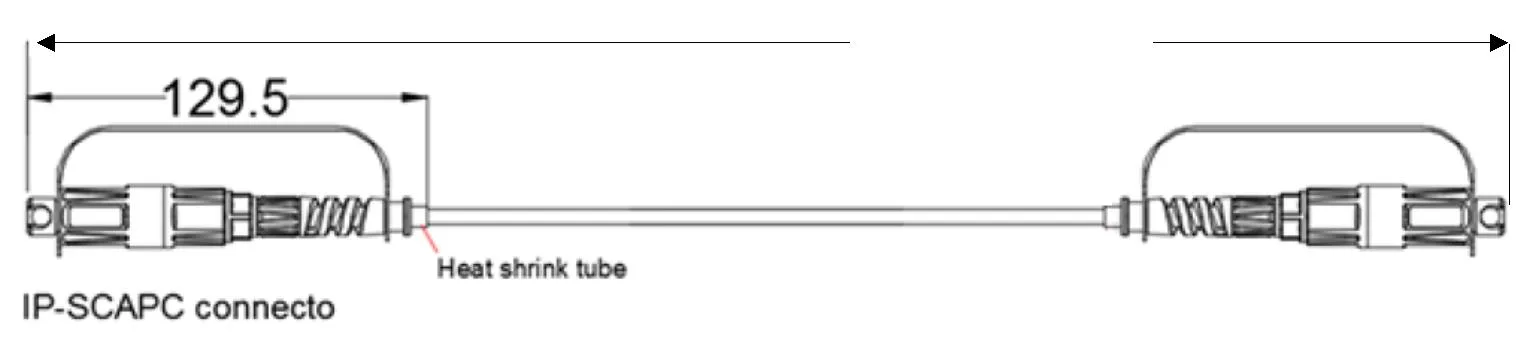

7. PATCH CORD dimentsioko marrazkia

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

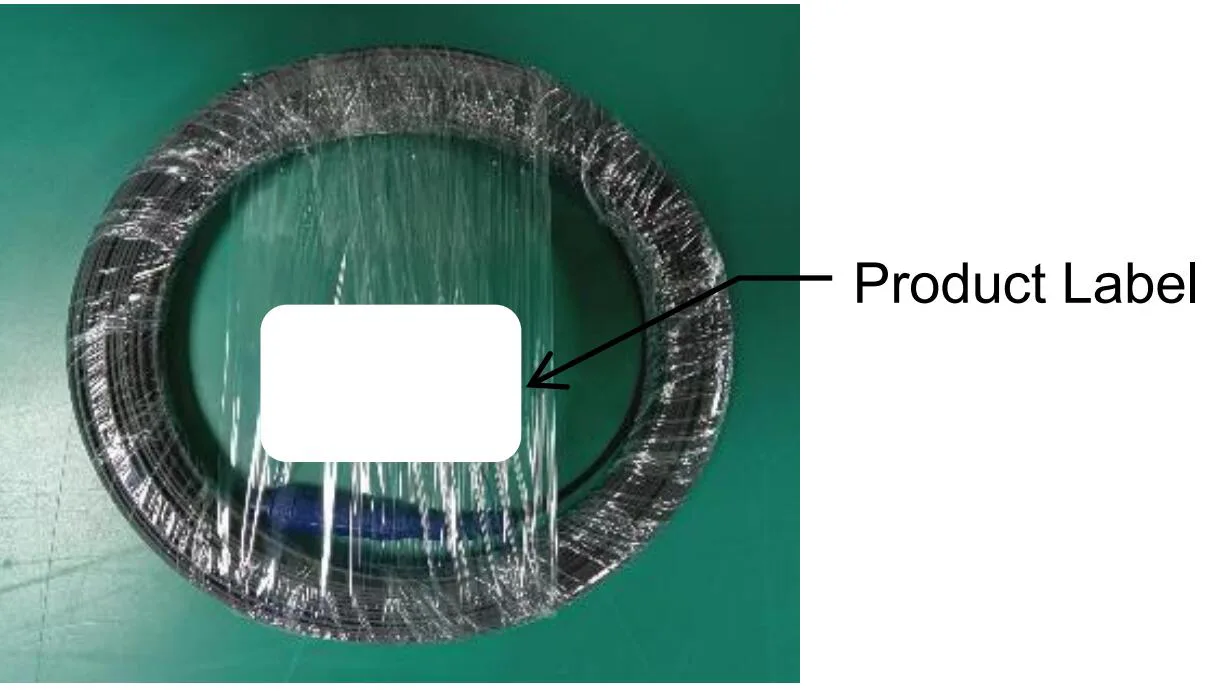

8. Pakete

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

Pakete baldintzak

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord
