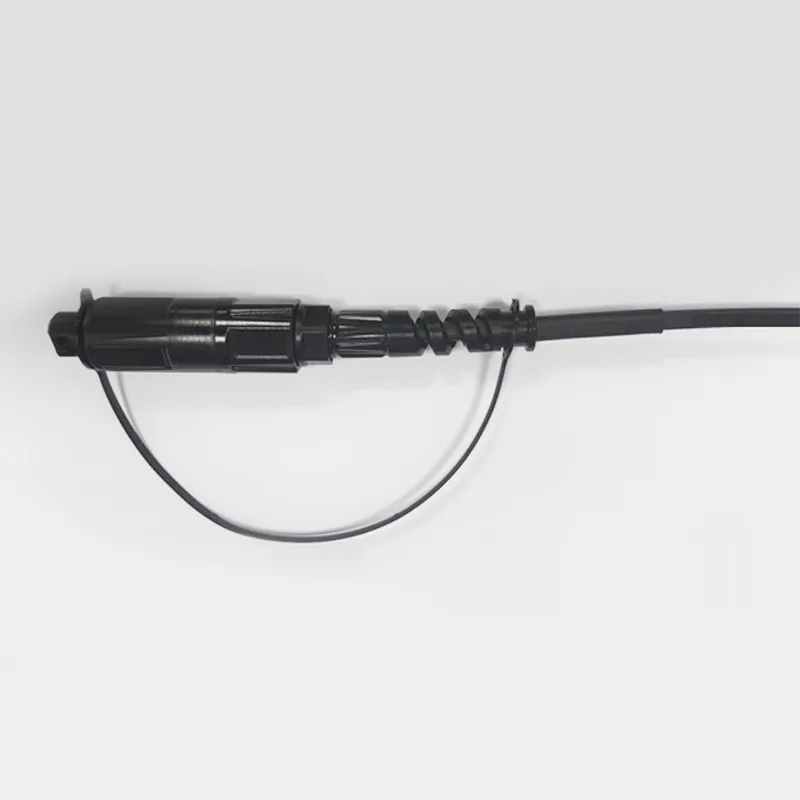

φ5mm Waterproof Fiber Cable Optitap SC / APC konektorearen adabaki kablea

Aplikazioa:● FTTX / FTTH sistemak● Ethernet aplikazioak● CATV estekak● Seinaleen banaketa optikoa● Sare optiko pasiboak (Pon)● Bizkarrezurra, aplikazio horizontalak eta errukitsuak● Preterminatutako beherakada terminalak● Kanpoko guneak; Ingurune gogorraEzaugarriak:● Txertatze galera baxua, itzulera......

Bidali kontsulta

Produktuaren Deskribapena

Aplikazioa:

● FTTX / FTTH sistemak

● Ethernet aplikazioak

● CATV estekak

● Seinaleen banaketa optikoa

● Sare optiko pasiboak (Pon)

● Bizkarrezurra, aplikazio horizontalak eta errukitsuak

● Preterminatutako beherakada terminalak

● Kanpoko guneak; Ingurune gogorra

Ezaugarriak:

● Txertatze galera baxua, itzulera handiko galera.

● Errepikagarritasun eta trukagarritasun ona.

●% 100 txertatzea, itzultzeko galera, amaiera aurpegia eta.

● Interferentzien ikuskapena.

● Erresistentzia mekaniko bikaina.

● Telcordiako GR-326-nukleoa betetzea.

● Kable optikoaren kudeaketan errendimendu eta fidagarritasun handia bermatzen du.

● Instalazio azkarra eta erraza eta konfigurazioa.

● manipulazio sinplea, ez da tresna berezirik behar.

● IP68 iragazgaitza.

Adabaki kablea zehaztapen teknikoa

Eraikuntzak	Unitate	Deskribapen
Zuntz kopurua		Simplex
Uhin-luzera	nm	1310/1550
Txertatze galera	db	≤0.50 (tipikoa: 0,3)
Itzultzeko galera	db	≥55 (APC)
Kable jaka kolorea		Beltz
Kable kanpoko diametroa	mm	Φ5.0 (± 0,2)
Zuntz modu		Modu bakarra: G657 A2
Kable jaka materiala		LSZH (UV babes eta suteen aurkako erresistentzia)
Kablearen pisua	Kg / km	28 (gutxi gorabehera)
Inprimatzeko edukia		Kodin
Luze-labur	m	50, 100, 150, 200, 250, 300, 400, 500, 600 (Tolerantzia: ± 0,5 m)
Konektore mota		Sarrera: Accord Optitap SC / APC
Konektore mota		Irteera: Accord Optitap SC / APC
Iragazgaitza kalifikazioa		IP68
Tentsio indarra	N	200
Funtzionamendu tenperatura	℃	-20 ~ +65

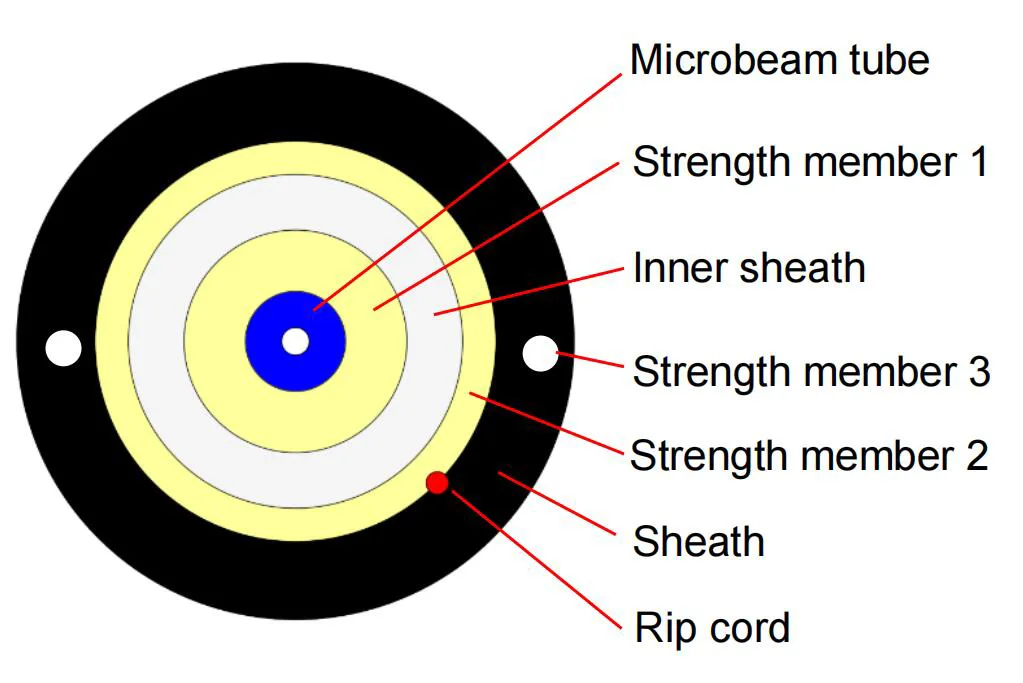

Kable bidezko atala

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

Kablearen egituraren tamaina

Gai	Edukimentu	Zehaztapenak
Zuntz	Zenbaki	1
	Tipo	G.657a2
	Kolore	Urdin
Mikrobio hodi	Material	Lszh
	Kolore	Urdin
	Diametroa (mm)	0,9 ± 0,05
Barruko ganga	Diametroa (mm)	2.2 ± 0,05
	Lodiera (mm)	0,4 ± 0,05
	Kolore	Boli / zuria / beige
	Material	Lszh
	Indarra 1	Aramid Yarn 1100d * 3
Indar Kidea 2	Material	Aramid yarn
Indar Kidea 2	Kantitate	1100d * 7
Indar Kidea 3	Material	Itsatsitako frp
Indar Kidea 3	Diametroa (mm)	0,5 * 2
Erauzi kablea	Zenbaki	1
Erauzi kablea	Kolore	Gorri
Gantza	Material	LSZH (UV babes eta suteen aurkako erresistentzia)
	Diametroa (mm)	5.0 ± 0,2
	Lodiera (mm)	1.1 ± 0,1
	Kolore	Beltz
Kablearen pisua	Kg / km	28 ± 3

Zuntz optikoko kablearen errendimendua

Kable zuntzaren ezaugarri guztiak (bukatutako kablearen zuntzak), gutxienez, G.657a2 G.657a2 gomendioaren arabera izango da eta honako hau izango da.

Gai	Zehaztapen
Zuntz mota	Modu bakarra
Zuntz materiala	Silizea dopatua
Arteko koefizientea @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Kablearen eraketa ondoren @ 1310 nm @ 1550 nm	≤ 0,36 db / km ≤ 0,36 db / km ≤ 0,25 db / km ≤ 0,22 db / km ≤ 0,25 db / km ≤ 0,36 db / km ≤ 0,22 db / km
Kablearen ebakidura uhin-luzera	≤ 1260 nm
Zero-sakabanaketa uhin-luzera	1300 ~ 1324 nm
Zero-sakabanaketa malda	≤ 0,092 PS / (nm2.km)
PMD @ 1550 nm	≤0.1 PS / KM1 / 2
Sakabanaketa kromatikoa @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps / (nm km) ≤5.3 ps / (nm km) ≤18.0 PS / (nm km) ≤22 ps / (nm km)
Moduaren eremuaren diametroa @ 1310 nm	8,5-9.3UM
Core / Clad Comunctricity errorea	≤ 0,5 bat
Estalduraren diametroa	125,0 ± 0,7 bat
Zirkularitatea ez den estaldura	% 5
Estaldura primarioaren diametroa	242 ± 7 bat
Kontzentrazioaren estaldura / estaldura	≤10 μm
Estaldura ez-zirkularitatea	≤0,7
Kable bidezko okertze galerarekin 1 Txanda 1 Mandrel 7,5mm 10 Txanda 1 Mandrel 15mm	1550nm ≤ δ 0,10 DB / km 1550nm ≤ δ 0,03 db / km

Aplikazioaren tenperatura-tartea

Funtzionamendu tenperatura-tartea	: -20 ℃ + 65 ℃
Biltegiratze / Garraioaren Tenperatura	: -20 ℃ + 65 ℃
Instalazioaren tenperatura-tartea	: -20 ℃ + 65 ℃

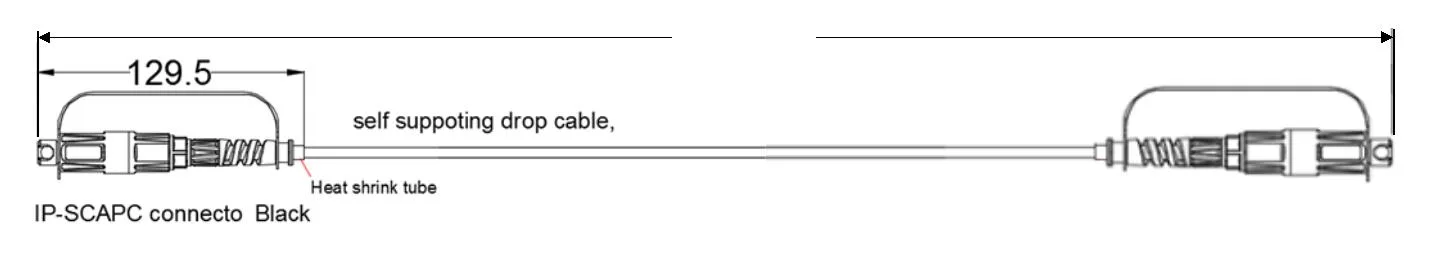

Dimentsioko marrazkia

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

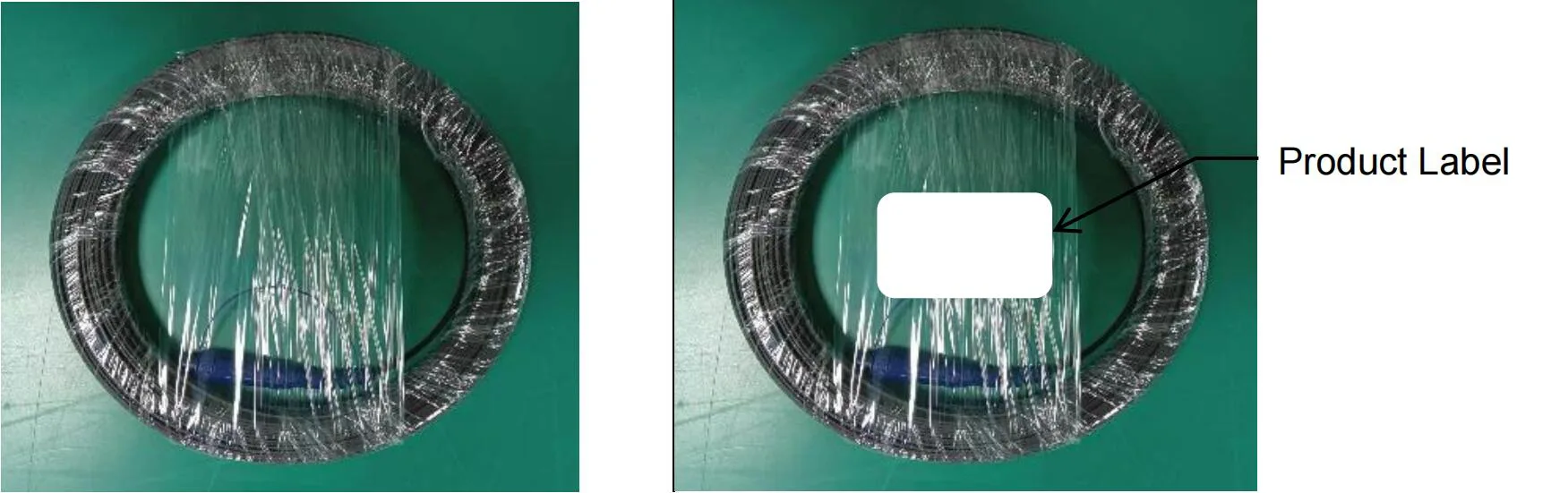

Pakete

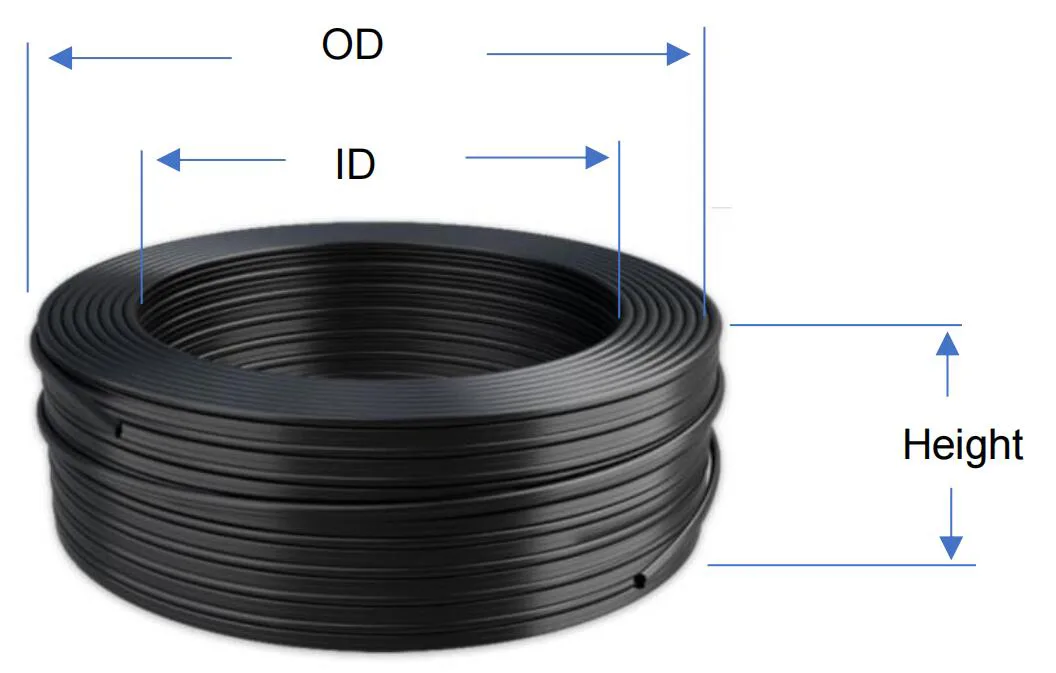

Zuntz bobina bihurritu:

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord
