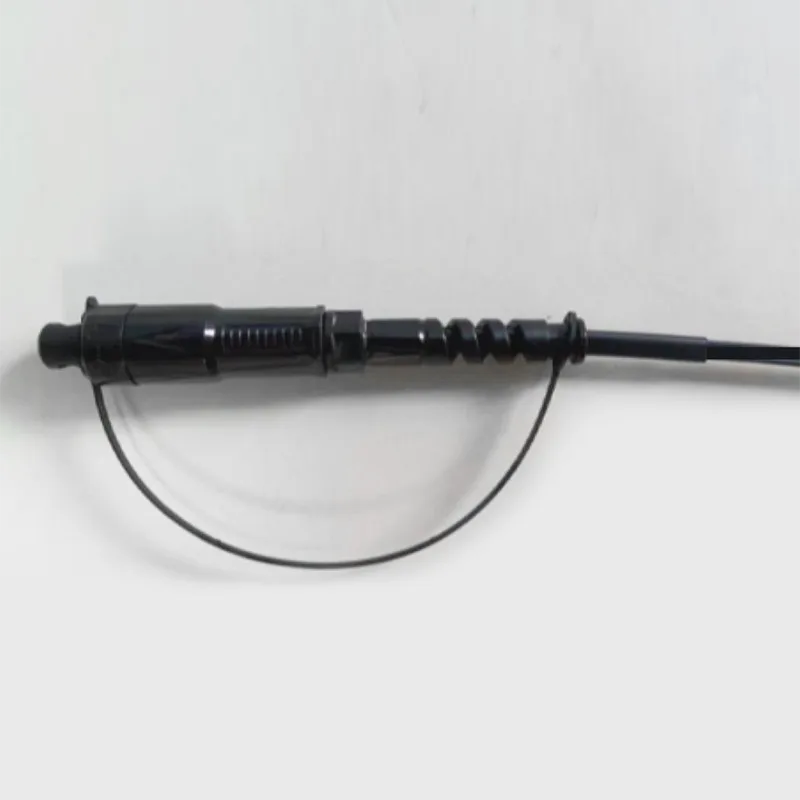

φ5mm Iragazgaitza Kable Txanda Txanda Mini Connector Patch Cord

Aplikazioa:● FTTX / FTTH sistemak● Ethernet aplikazioak● CATV estekak● Seinaleen banaketa optikoa● Sare optiko pasiboak (Pon)● Bizkarrezurra, aplikazio horizontalak eta errukitsuak● Preterminatutako beherakada terminalak● Kanpoko guneak; Ingurune gogorraEzaugarriak:● Txertatze galera baxua, itzulera......

Bidali kontsulta

Produktuaren Deskribapena

Aplikazioa:

● FTTX / FTTH sistemak

● Ethernet aplikazioak

● CATV estekak

● Seinaleen banaketa optikoa

● Sare optiko pasiboak (Pon)

● Bizkarrezurra, aplikazio horizontalak eta errukitsuak

● Preterminatutako beherakada terminalak

● Kanpoko guneak; Ingurune gogorra

Ezaugarriak:

● Txertatze galera baxua, itzulera handiko galera.

● Errepikagarritasun eta trukagarritasun ona.

●% 100 txertatzea, itzultzeko galera, amaiera aurpegia eta.

● Interferentzien ikuskapena.

● Erresistentzia mekaniko bikaina.

● Telcordiako GR-326-nukleoa betetzea.

● Kable optikoaren kudeaketan errendimendu eta fidagarritasun handia bermatzen du.

● Instalazio azkarra eta erraza eta konfigurazioa.

● manipulazio sinplea, ez da tresna berezirik behar.

● IP68 iragazgaitza.

1. Adabaki kablea zehaztapen teknikoa

Eraikuntzak	Unitate	Deskribapen
Zuntz kopurua		Simplex
Uhin-luzera	nm	1310/1550
Txertatze galera	db	≤0.30
Itzultzeko galera	db	≥60
Konexio mota		SC / APC
Ferulu		Zeramiko
Konexio zikloak		500
Kable jaka kolorea		Beltz
Kable kanpoko diametroa	mm	5.0 ± 0,2
Zuntz modu		Modu bakarra: G657A2
Kable jaka materiala		Ile
Kablearen pisua	Kg / km	35 (gutxi gorabehera)
Inprimatzeko edukia		Kodin
Luze-labur	m	60.100.150.200 edo pertsonalizagarria (Tolerantzia: ± 0,5 m)
Konektore mota		Sarrera: Accord h Optic SC / APC
Konektore mota		Irteera: Accribe h Optic SC / APC
Trakzioa (ardatz artean) kablea eta konektorea)	N	200
Iragazgaitza kalifikazioa		IP68
Funtzionamendu tenperatura	℃	-40 ° C ~ + 70 ℃
Biltegiratze tenperatura	℃	-40 ° C ~ + 70 ℃

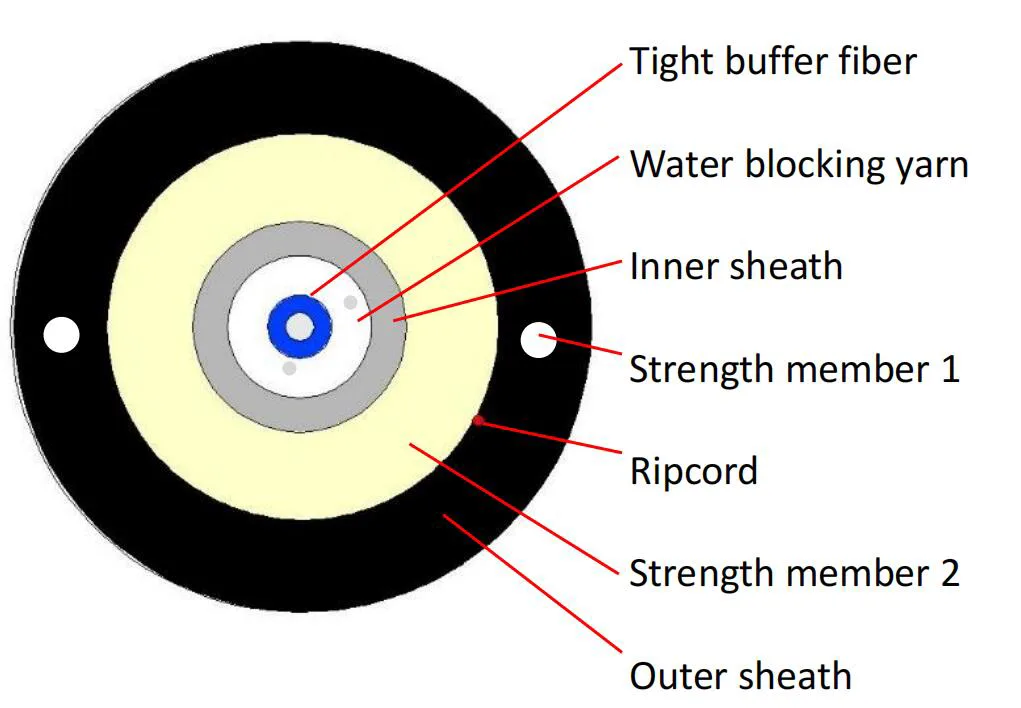

2. Kable bidezko atala

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

3. Kablearen egituraren tamaina

Gai	Edukimentu	Zehaztapenak
Bufferraren zuntz estua	Zenbaki	1
	Tipo	G.657a2
	Kolore	Zuri
	Material	Lszh
	Diametroa (mm)	0,90 ± 0,05
Barruko ganga	Diametroa (mm)	2.0 ± 0,2
	Lodiera (mm)	0,25 ± 0,1
	Kolore	Urdin
	Material	Pb
Indarra 1	Material	Fr j
	Kantitate	0,5 * 2
Indar Kidea 2	Material	Aramid yarn + ur blokeoa beira haria
Gantza	Material	Ile
	Diametroa (mm)	5.0 ± 0,2
	Lodiera (mm)	1,3 ± 0,1
	Kolore	Beltz
Kablearen weigth	Kg / km	35 ± 3
Teinkatasun	N	500 (epe luzea)
		800 (epe laburra)
Zapuspatu	N / 10cm	500 (epe luzea)
		800 (epe laburra)
Min. Bend erradioa	mm	10xd (estatikoa)
		20xd (dinamika)
Funtzionamendu tenperatura-tartea:		-40 ℃ + 70 ℃
Biltegiratze / Garraioaren Tenperatura:		-40 ℃ + 70 ℃
Instalazioaren tenperatura:		-10 ℃ + 50 ℃

4. Kable materiala

4.1 Zuntz optikoa

Kable zuntzaren ezaugarri guztiak (bukatutako kablearen zuntzak), gutxienez, G.657a2 G.657a2 gomendioaren arabera izango da eta honako hau izango da.

Gai	Zehaztapen
Zuntz mota	Modu bakarra
Zuntz materiala	Silizea dopatua
Arteko koefizientea @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm	≤ 0,36 db / km ≤ 0,36 db / km ≤ 0,25 db / km ≤ 0,22 db / km
@ 1625nm Kablearen eraketa ondoren @ 1310 nm @ 1550 nm	≤ 0,25 db / km ≤ 0,36 db / km ≤ 0,22 db / km
Kablearen ebakidura uhin-luzera	≤ 1260 nm
Zero-sakabanaketa uhin-luzera	1300 ~ 1324 nm
Zero-sakabanaketa malda	≤ 0,092 PS / (nm2.km)
PMD @ 1550 nm	≤0.1 PS / KM1 / 2
Sakabanaketa kromatikoa @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps / (nm km) ≤5.3 ps / (nm km) ≤18.0 PS / (nm km) ≤22 ps / (nm km)
Moduaren eremuaren diametroa @ 1310 nm	8,5-9.3UM
Core / Clad Comunctricity errorea	≤ 0,5 bat
Estalduraren diametroa	125,0 ± 0,7 bat
Zirkularitatea ez den estaldura	% 5
Estaldura primarioaren diametroa	242 ± 7 bat
Kontzentrazioaren estaldura / estaldura	≤10 μm
Estaldura ez-zirkularitatea	≤0,7
Kable bidezko okertze galerarekin 1 Txanda 1 Mandrel 7,5mm 10 Txanda 1 Mandrel 15mm	1550nm ≤ δ 0,10 DB / km 1550nm ≤ δ 0,03 db / km

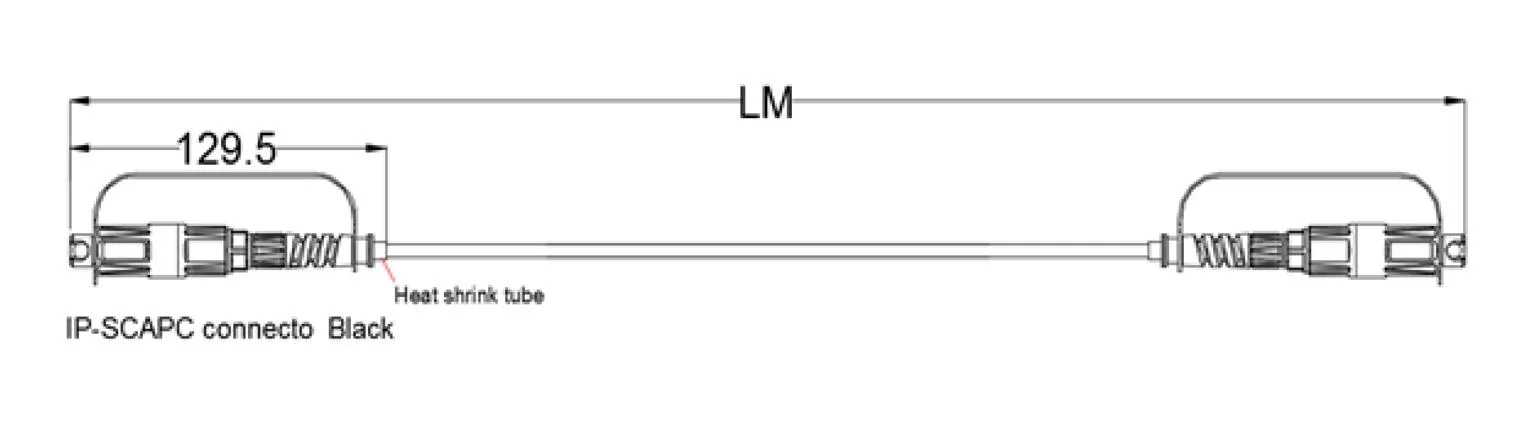

5. Patch Cord dimentsioko marrazkia

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

6. Pakete

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

Pakete baldintzak

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord
