Modu bakarreko zuntz optikoa G.657.A1

Orientalfiber-eko modu bakarreko zuntz optikoko G.657.A1 malgutasuna, transmisio egonkorra eta instalazio erraza behar duten zuntz optikoko sare modernoetarako diseinatuta dago. Txinako fabrikatzaile eta hornitzaile fidagarri gisa, Orientalfiber-ek G.657.A1 zuntza eskaintzen du O-E-S-C-L bandako (1260-1625 nm) aplikazioetarako optimizatuta, tolestura-galeren aurkako erresistentzia handia eta errendimendu koherentea hedapen-ingurune trinkoetan, hala nola FTTx eta barruko kableen sistemak.

Bidali kontsulta

Produktuaren Deskribapena

Modu bakarreko zuntz optikoa G.657.A1 errendimendu optiko egonkorra mantentzeko diseinatuta dago, bihurgune-erradio txikietan ere. Ohiko zuntzekin alderatuta, makroflexio-galera nabarmen murrizten du, barruko kableatzeko, sarbide-sareetarako eta banaketa optikorako sistema trinkoetarako egokia bihurtuz.

Hedapen praktikoan, zuntz hau sarritan erabiltzen da instalatzaileek espazio mugatuari aurre egiten dioten inguruneetan, hala nola empaldura-itxierak, banaketa-kutxak eta hormako armairuak. Tolestura-tolerantzia hobeak instalazioaren sentsibilitatea murrizten laguntzen du eta manipulazio desegokiek eragindako errendimendua hondatzeko arriskua murrizten du.

Kontrataziorako funtsezko abantailak

Instalazio-arriskua murriztea

G.657.A1 modu bakarreko zuntz optikoaren toleste-errendimendu optimizatuari esker, instalatzaileek bihurgune-erradio estuagoekin lan egin dezakete, gehiegizko seinale-galerarik eragin gabe. Hau bereziki erabilgarria da FTTx proiektuetan eta espazioa mugatua den barruko bideratze agertokietan.

Banda zabaleko bateragarritasuna

O-E-S-C-L banda osoa onartzen du (1260–1625 nm), egungo eta etorkizuneko sarearen eguneratzeetarako egokia da. L bandako aplikazioekin eta distantzia luzeko transmisio-eskakizunekin bateragarritasuna bermatzen du.

Proiektuaren guztizko kostu txikiagoa

Tolesturarekin lotutako galerak gutxituz eta instalazioan zehar birlanketak murriztuz, zuntz honek hedapen-kostu orokorrak murrizten laguntzen du. Gainera, kableak biltegiratu eta instalatzean manipulazio baldintza zorrotzen beharra murrizten du.

Splicing errendimendu egonkorra

Parametro geometriko zehatzek splicing-galera txikia eta eraginkortasun handia bermatzen dute zuntz-junturan, eta hori garrantzitsua da eskala handiko sarearen eraikuntza-proiektuetarako.

Aplikazio tipikoak

FTTx Sarbide Sareak

Modu bakarreko zuntz optikoa G.657.A1 oso erabilia da zuntz-etxera eta zuntz-eraikinera inplementazioetan, non bihurgune estuak eta bideratze trinkoak ohikoak diren.

Barruko Abiadura Handiko Kableado Optikoa

Abiadura handiko datu-transmisiorako egokia da kable trinkoa kudeatzea beharrezkoa den eraikinen, datu-zentroen eta bulego-inguruneen barruan.

Pasarte Laburreko Kable Espezializatuak

Bihurtze-erradioaren eskakizun zorrotzak dituzten kableetarako aproposa, bideratze-sistema konplexuetan erabiltzen diren zinta-kableak eta mikro-kableak barne.

Errendimendu handiko Sare Optikoak

Distantzia luzeko eta bit-tasa handiko transmisioa onartzen du PMD baxuarekin, bizkarrezurreko eta sarbide-sare geruzetan errendimendu egonkorra bermatuz.

Zehaztapenak

Ezaugarriak		Baldintzak	Zehaztutako balioak	Unitateak
Ezaugarri Optikoak
Atenuazioa		1310 nm	≤0,35	[dB/km]
		1383 nm (H2 zahartzearen ondoren)	≤0,35	[dB/km]
		1460 nm	≤0,25	[dB/km]
		1550 nm	≤0,21	[dB/km]
		1625 nm	≤0,23	[dB/km]
Atenuazioa vs. Uhin-luzera Max. α aldea		1285-1330 nm, 1310 nm-ri erreferentzia eginez	≤0,03	[dB/km]
Atenuazioa vs. Uhin-luzera Max. α aldea		1525-1575 nm, 1550 nm-ri erreferentzia eginez	≤0,02	[Db/km]
Dispertsio-koefizientea		1285-1340 nm	-3,5etik 3,5era	[ps/(nm·km)]
		1550 nm	≤18	[ps/(nm·km)]
		1625 nm	≤22	[ps/(nm·km)]
Zero sakabanaketa uhin-luzera (λ0)		--	1300-1324	[nm]
Zero sakabanaketa malda (S0)		--	≤0,092	[ps/(nm2·km)]
Balio Tipikoa		--	0.086	[ps/(nm2·km)]
PMD	Gehienezko zuntz indibiduala	--	≤0,1	[ps/√km]
	Estekaren diseinuaren balioa (M=20，Q=%0,01) (M=20，Q=%0,01)	--	≤0,06	[ps/√km]
	Balio Tipikoa	--	0.04	[ps/√km]
Kablearen mozketa uhin-luzera (Λcc)		--	≤1260	[nm]
Modu eremuaren diametroa (MFD)		1310 nm	8.4-9.2	[μm]
Modu eremuaren diametroa (MFD)		1550 nm	9.3-10.3	[μm]
Errefrakzio-indizea talde eraginkorra (Baina)		1310 nm	1.466	--
Errefrakzio-indizea talde eraginkorra (Baina)		1550 nm	1.467	--
Puntu-etenaldiak		1310 nm	≤0,05	[Db]
Puntu-etenaldiak		1550 nm	≤0,05	[Db]
Ezaugarri geometrikoak
Estalduraren Diametroa		--	125,0±0,7	[μm]
Estaldura Ez-Zirkulartasuna		--	≤0,7	[%]
Estalduraren Diametroa		--	235-245	[μm]
Estaldura-estalduraren kontzentrismo-errorea		--	≤12,0	[μm]
Estaldura Ez-Zirkulartasuna		--	≤6,0	[%]
Core-Cladding kontzentrikotasun errorea		--	≤0,5	[μm]
Kizkurra (erradioa)		--	≥4	[m]
Entrega-luzera		--	Gehienez 50.4	[km/bobina]
Ingurumen Ezaugarriak		1310 nm, 1550 nm eta 1625 nm
Tenperaturaren menpekotasuna eragindako atenuazioa		-60 ℃ eta + 85 ℃	≤0,05	[Db/km]
Tenperatura-Hezetasuna Txirrindularitzak eragindako atenuazioa		-10 °C eta +85 °C artean, % 98 RH	≤0,05	[Db/km]
Watersoak Menpekotasuna Induzitutako Atenuazioa		23°C, 30 egunez	≤0,05	[Db/km]
Bero hezearen menpekotasuna eragindako atenuazioa		85 °C eta % 85 RH, 30 egunez	≤0,05	[Db/km]
Bero Lehorreko Zahartzea		85 ℃, 30 egunez	≤0,05	[Db/km]
Zehaztapen Mekanikoa
Froga proba		--	≥9,0	[N]
		--	≥1,0	[%]
		--	≥100	[kpsi]
		--	--	--
Makro-bihurtu Induzitutako Galera	10 bira 15 mm-ko erradioko mandril baten inguruan	1550 nm	≤0,25	[Db]
	10 bira 15 mm-ko erradioko mandril baten inguruan	1625 nm	≤1,0	[Db]
	1 Biratu 10 mm-ko erradioko mandril bati	1550 nm	≤0,75	[Db]
	1 Biratu 10 mm-ko erradioko mandril bati	1625 nm	≤1,5	[Db]
Estaldura Strip Indarra		batez besteko indar tipikoa	1.5	[N]
Estaldura Strip Indarra		indar gailurra	1,3-8,9	[N]
Neke dinamikoaren parametroa (nd)		--	≥20	--

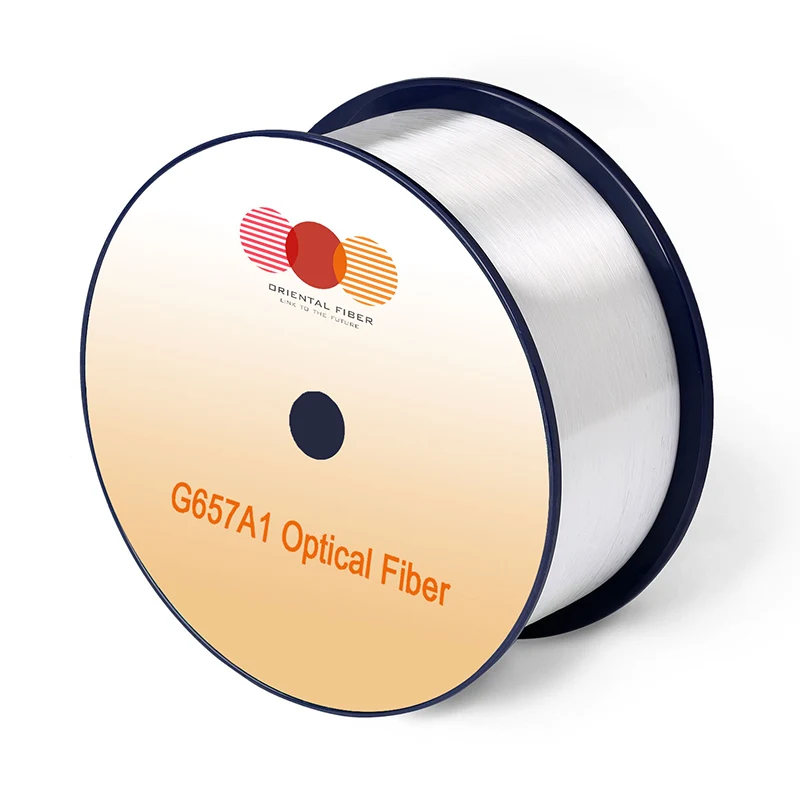

Single-mode Optical Fiber G.657.A1

Ezaugarri Teknikoak

Atenuazio baxua Banda osoan zehar

Seinalearen transmisio egonkorra mantentzen du O-E-S-C-L uhin-luzera tartean, banda anitzeko sarearen funtzionamendua onartzen du.

Tolestura Erresistentzia Bikaina

Makrotolestura nahiz mikrotolestura galerak murrizteko diseinatua, errendimendu fidagarria bermatuz instalazio baldintza estuetan ere.

PMD baxua (polarizazio moduaren dispertsioa)

Abiadura handiko eta distantzia luzeko transmisio sistemen baldintzak betetzen ditu, seinalearen osotasuna mantentzen laguntzen du.

Geometria koherentea

Doitasunezko fabrikazioak zuntz dimentsio uniformeak bermatzen ditu, juntzeen koherentzia hobetzen du eta konexio-galerak murrizten ditu.

Arauak betetzea

G.657.A1 modu bakarreko zuntz optikoa ITU-T G.657.A1 eta G.652.D barne nazioarteko estandarrak betetzen ditu, baita IEC 60793-2-50 motako B1.3/B6.a1 zehaztapenak ere. Horrek sarearen azpiegitura globalaren eskakizunekin bateragarritasuna bermatzen du.

Fabrikatzaileari buruz

Jiangsu Xuben Photoelectric Technology Co., Ltd lau lantegi dituen talde-enpresa bat da, zuntz optikoko sare konponbide osoak eskaintzen dituena. Konpainiak 15.000 metro koadroko azalera du, urteko 20 milioi USD-ko ekoizpen balioarekin.

Taldeak barneko eta kanpoko kable optikoen fabrikak, ODN osagaien fabrika eta sare optikoko ekipamendu fabrika bat ditu. Produktuak oso erabiliak dira telekomunikazioetan, difusio sistemetan, LAN datuen transmisioan eta industria-aplikazioetan, hala nola energia-sistemetan, trenbide-garraioan eta autobideetan.

ISO9001 eta ISO45001 ziurtagiriekin, konpainiak fabrikazio finduetan eta ekoizpen prozesu egonkorretan oinarritzen da. Bere produktuak mundu osoan esportatzen dira eta eskala ertain eta handiko hainbat ingeniaritza proiektutan aplikatzen dira.

Ohiko galderak

Q1: Zein da G.657.A1 eta G.652.D zuntzaren arteko desberdintasun nagusia?

G.657.A1-ek modu bakarreko zuntz optikoa tolestearen errendimendu hobea eskaintzen du G.652.D sistemekin bateragarritasuna mantenduz. Bideratze-baldintza estuak dituzten instalazioetarako egokiagoa da.

Q2: Zuntz hau egokia al da barruko instalazioetarako?

Bai, G.657.A1 modu bakarreko zuntz optikoa barruko eta sarbide-sarea erabiltzeko bereziki diseinatuta dago, bihurgune-erradio txikia eta kableen diseinu trinkoak onartzen ditu.

3.G.: Urrutiko transmisiorako erabil al daiteke?

Bai, atenuazio baxuari eta PMD baxuari esker, abiadura handiko eta distantzia luzeko komunikazio optikoa onartzen du.

4.G.: bateragarria al da lehendik dagoen sare-azpiegiturekin?

G.657.A1 eta G.652.D estandarrak betetzen ditu, lehendik dauden sare optikoko sistema gehienekin bateragarritasuna bermatuz.
