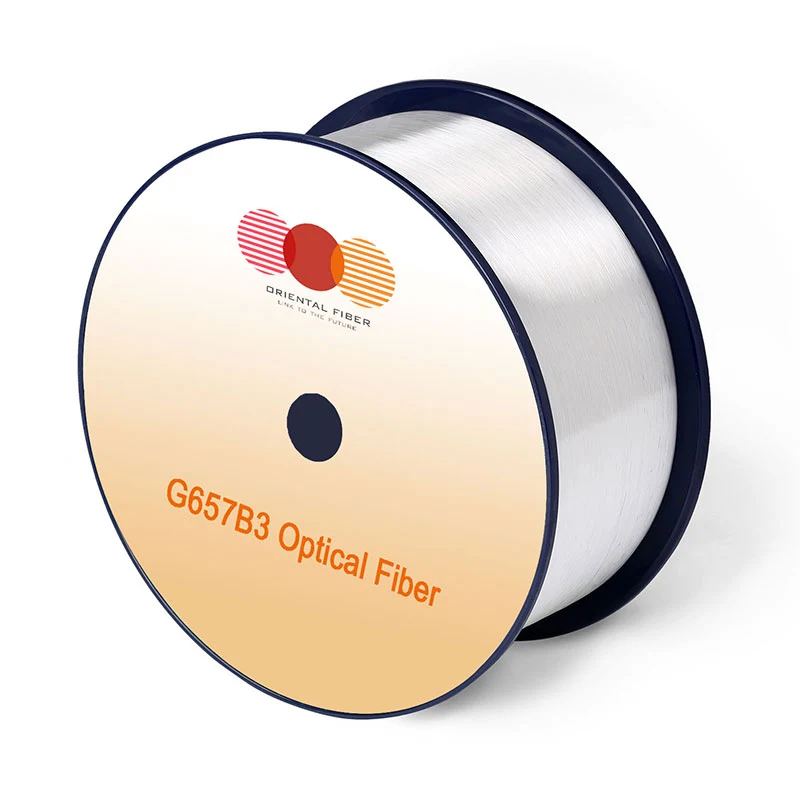

Modu bakarreko zuntz optikoa G.657.b3

Ezaugabe

Baldintz

Espezifikoa da baliodun

Unitate

Optiko Ezaugabe

Pentsa

1310 mm

≤0.35

[DB / km]

1383nm (H2-zahartzearen ondoren)

≤0.35

[DB / km]

1550NM

≤0.21

[DB / km]

1625 n

≤0.23

[DB / km]

Pentsa Vs. uhin-luzera

Max. α di ff erence

1285-1330nm, barruan 1310NM-ren erreferentzia

≤0.03

[DB / km]

1525-1575nm, in 1550NM-ren erreferentzia

≤0.02

[DB / km]

Zero Dispertsio uhin luzera (λ0)

-

1300-1324

[nm]

Zero Dispersion Slope(S0)

-

≤0.092

[PS / (NM2 · km)]

Jingo

Gehienezko Zuntz indibiduala

-

≤0.1

[PS / √km]

Loturaren diseinuaren balioa (m = 20, q =% 0,01)

-

≤0.06

[PS / √km]

Berezko Balio

-

0.04

[PS / √km]

Kablegrama CUTO FF Uhin luzera (λcc)

-

≤1260

[nm]

Era Eremuaren diametroa (MFD)

1310 mm

8.2-9.0

[μm]

1550NM

9.1-10.1

[μm]

Efratzeen talde okorraren indizea (ez ff)

1310 mm

1.468

-

1550NM

1.469

-

Une Etenaldiak

1310 mm

≤0.05

[DB]

1550NM

≤0.05

[DB]

Geometriko Ezaugabe

Ballada Diametro

-

125,0 ± 0,7

[μm]

Ballada Zirkularitate ez

-

≤0.7

[%]

Geruza Diametro

-

235-245

[μm]

Estaldura estaldura Kontzentrazio errorea

-

≤12.0

[μm]

Geruza Zirkularitate ez

-

≤6.0

[%]

Core-estaldura Kontzentrazio errorea

-

≤0,5

[μm]

Curl (erradioa)

-

≥4

[m]

Emate Luze-labur

-

Gora 25,2ra

[km / bobina]

Ingurumen ezaugarriak

1310nm, 1550nm & 1625nm

Tenperatura Mendekotasuna eragindako arreta

-60 ℃ eta 85 ℃

≤0.05

[DB / km]

Tenperatura-hezetasuna Txirrindulariek eragindako arreta

-10 ° C + 85 ° C,% 98 RH

≤0.05

[DB / km]

Watersoak Mendekotasuna eragindako arreta

23 ° C, 30 egunez

≤0.05

[DB / km]

Heze Bero menpekotasuna eragindako arreta

85 ° C eta% 85 RH, for 30 egun

≤0.05

[DB / km]

Lehortu Bero zahartzea

85 ℃, 30 egunez

≤0.05

[DB / km]

Mekaniko Espezifikazioa

Froga Saiatu

-

≥9.0

[N]

-

≥1.0

[%]

-

≥100

[KPSI]

Makro-benda Eragindako galera

1 Buelta bat mandril baten inguruan 10 mm erradio

1550NM

≤0.03

[DB]

1 Biratu 10 mm-ko erradioko mandra

1625 n

≤0.1

[DB]

1 Buelta eman 7,5 mm-ko erradioko mandra

1550NM

≤0.08

[DB]

1 Buelta bat mandril baten inguruan 7,5 mm erradio

1625 n

≤0.25

[DB]

1 5 mm-ko erradioko mandril baten inguruan biratzen da

1550NM

≤0.15

[DB]

1 5 mm-ko erradioko mandril baten inguruan biratzen da

1625 n

≤0.45

[DB]

Geruza Strip Force

berezko Batez besteko indarra

1.5

[N]

gailur indar

1.3-8,9

[N]

Dederamiko Nekearen parametroa (ND)

-

≥20

-
