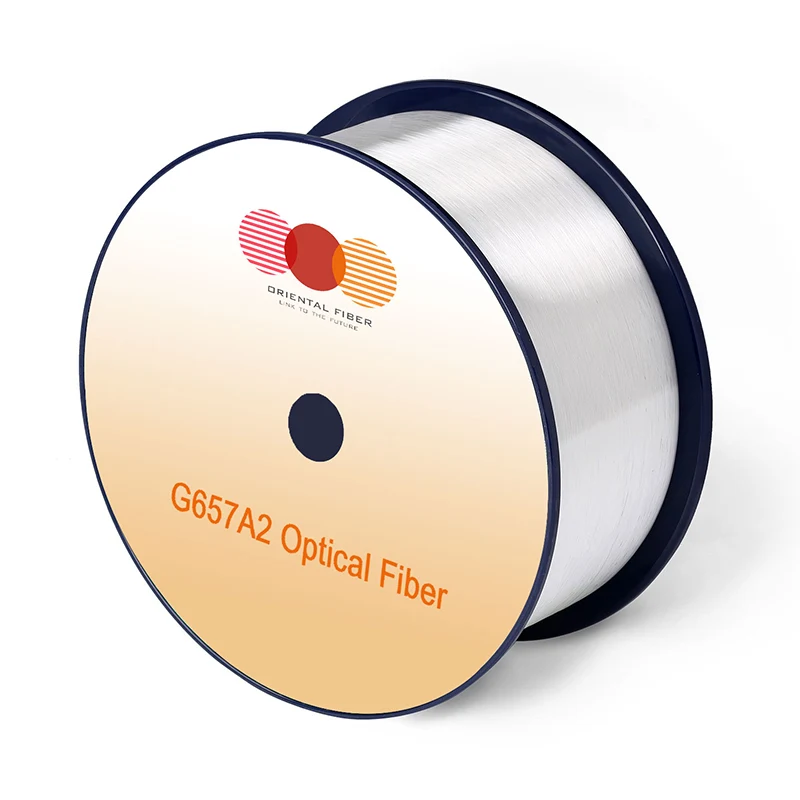

Modu bakarreko zuntz optikoa G.657.A2

G.657.A2-k modu bakarreko zuntz optikoa propietate bikainak konbinatzen ditu: makroflexio-sentsibilitate baxua eta uraren gailur maila baxua. Erabat optimizatuta dago O-E-S-C-L bandan erabiltzeko (1260 -1625 nm). Bihurtzearekiko sentikortasunik gabeko ezaugarriak L bandako aplikazioa bermatzeaz gain, zuntza gordetzerakoan gehiegizko arretarik gabe instalazio erraza ere ahalbidetzen du, batez ere FTTH sareko aplikazioetarako. Bihurtze-erradioa zuntz-gidariaren atakan eta gutxieneko bihurgune-erradioa murrizten dira horma eta izkinako instalazioetan.

Bidali kontsulta

Produktuaren Deskribapena

Orientalfiber-ek maila profesionaleko modu bakarreko zuntz optikoko G.657.A2 soluzioak eskaintzen ditu FTTH (Fiber to the Home) modernoaren eta abiadura handiko datu-transmisioaren eskakizun zorrotzei erantzuteko diseinatuta. Jiangsu Xuben Photoelectric Technology Co., Ltd-ren oinarrizko produktu gisa, ulertzen dugu sarearen fidagarritasuna muga fisiko estuak jasan ditzakeen zuntzaren araberakoa dela, seinalearen osotasuna arriskuan jarri gabe. Gure G.657.A2 zuntza O-E-S-C-L espektro osoan makroflexio-sentsibilitate baxua eta errendimendu egonkorra eskatzen duten instalatzaile eta sare-operadoreentzat bereziki diseinatuta dago.

Bend-insensitive Teknologiaren Ingeniaritza Balioa

Core Optical Performance Abantailak

Banda osoko optimizazioa: 1260 nm-tik 1625 nm-ra bitarteko espektro osoa estaltzen du, etorkizuneko sarearen berrikuntzetan gaitasun handiko datu-trafikoa garraiatzeko gaitasuna etengabea bermatuz.

Low Water Peak Teknologia: E-bandaren barneko atenuazio-botilenak kentzen ditu, eraginkortasun espektrala nabarmen hobetuz.

Dimentsio geometriko zehatzak: parametro geometrikoen koherentzia apartak galera oso baxuak bermatzen ditu eskala handiko juntze mekanikoetan eta fusiozko juntze-eragiketetan.

Zehaztapenak

Ezaugarriak		Baldintzak	Zehaztutako balioak	Unitateak
Ezaugarri Optikoak
Atenuazioa		1310 nm	≤0,35	[dB/km]
		1383 nm (H2 zahartzearen ondoren)	≤0,35	[dB/km]
		1460 nm	≤0,25	[dB/km]
		1490 nm	≤0,23	[dB/km]
		1550 nm	≤0,21	[dB/km]
		1625 nm	≤0,23	[dB/km]
Atenuazioa vs. Uhin-luzera Max. α aldea		1285-1330 nm, 1310 nm-ri erreferentzia eginez	≤0,03	[dB/km]
Atenuazioa vs. Uhin-luzera Max. α aldea		1525-1575 nm, 1550 nm-ri erreferentzia eginez	≤0,02	[dB/km]
Zero sakabanaketa uhin-luzera (λ0)		--	1300-1324	[nm]
Zero sakabanaketa malda (S0)		--	≤0,092	[ps/(nm2·km)]
PMD	Gehienezko zuntz indibiduala	--	≤0,1	[ps/√km]
	Estekaren diseinuaren balioa (M=20，Q=0,01%)	--	≤0,06	[ps/√km]
	Balio Tipikoa	--	0.04	[ps/√km]
Kablearen mozketa-uhin-luzera (λCC)		--	≤1260	[nm]
Modu eremuaren diametroa (MFD)		1310 nm	8.4-9.2	[μm]
Modu eremuaren diametroa (MFD)		1550 nm	9.3-10.3	[μm]
Errefrakzio-indize eraginkorreko talde-indizea (Baina)		1310 nm	1.466	--
Errefrakzio-indize eraginkorreko talde-indizea (Baina)		1550 nm	1.467	--
Puntu-etenaldiak		1310 nm	≤0,05	[dB]
Puntu-etenaldiak		1550 nm	≤0,05	[dB]
Ezaugarri geometrikoak
Estalduraren Diametroa		--	125,0±0,7	[μm]
Estaldura Ez-Zirkulartasuna		--	≤0,7	[%]
Estalduraren Diametroa		--	235-245	[μm]
Estaldura-estalduraren kontzentrismo-errorea		--	≤12,0	[μm]
Estaldura Ez-Zirkulartasuna		--	≤6,0	[%]
Core-Cladding kontzentrikotasun errorea		--	≤0,5	[μm]
Kizkurra (erradioa)		--	≥4	[m]
Entrega-luzera		--	Gehienez 50.4	[km/bobina]
Ingurumen Ezaugarriak		1310 nm, 1550 nm eta 1625 nm
Tenperaturaren menpekotasuna eragindako atenuazioa		-60 ℃ eta + 85 ℃	≤0,05	[dB/km]
Tenperatura-Hezetasuna Txirrindularitzak eragindako atenuazioa		-10 °C eta +85 °C artean, % 98 RH	≤0,05	[dB/km]
Watersoak Menpekotasuna Induzitutako Atenuazioa		23°C, 30 egunez	≤0,05	[dB/km]
Bero hezearen menpekotasuna eragindako atenuazioa		85 °C eta % 85 RH, 30 egunez	≤0,05	[dB/km]
Bero Lehorreko Zahartzea		85 ℃, 30 egunez	≤0,05	[dB/km]
Zehaztapen Mekanikoa
Froga proba		--	≥9,0	[N]
		--	≥1,0	[%]
		--	≥100	[kpsi]
Makro-bihurtu Induzitutako Atenuazioa	10 bira 15 mm-ko erradioko mandril baten inguruan	1550 nm	≤0,03	[dB]
	10 bira 15 mm-ko erradioko mandril baten inguruan	1625 nm	≤0,1	[dB]
	1 Biratu 10 mm ko erradioko mandril bati	1550 nm	≤0,1	[dB]
	1 Biratu 10 mm-ko erradioko mandril bati	1625 nm	≤0,2	[dB]
	1 Biratu 7,5 mm-ko erradioko mandril bati	1550 nm	≤0,5	[dB]
	1 Biratu 7,5 mm-ko erradioko mandril bati	1625 nm	≤1,0	[dB]
Estaldura Strip Indarra		batez besteko indar tipikoa	1.5	[N]
Estaldura Strip Indarra		indar gailurra	1,3-8,9	[N]
Neke dinamikoaren parametroa(nd)		--	≥20	--

Single-mode Optical Fiber G.657.A2

Kontratazio globalaren ikuspegitik, hautatzeaModu bakarreko zuntz optikoa G.657.A2Orientalfiber-en epe luzerako Gastu Operatiboak (OPEX) murrizteko erabaki estrategikoa da.

1. Ingurune arkitektoniko konplexuak nabigatzea
2. Oinarrizko Azpiegiturekin erabateko bateragarritasuna
3. Bit-tasa handiko sistemetarako errendimendu fidagarria

Orientalfiber-en Fabrikazio Bikaintasuna

Ekoizpen Eskala: Urteko 20 milioi dolarreko ekoizpen-balioarekin, eskala handiko telekomunikazio operadoreen lizitazioak eta proiektu industrialak betetzeko gaitasuna dugu.

Kalitatearen Betetzea: Gure taldeak ISO9001 eta ISO45001 ziurtagiria du, eta G.657.A2-modu bakarreko zuntz optikoek indar mekanikorako eta purutasun optikorako nazioarteko estandar altuenak betetzen dituztela bermatzen dute.

Aitortza globala: gure produktuak sare elektrikoetan, trenbide-garraioan eta autobideetako komunikazio-sistemetan erabiltzen dira mundu osoan, ingeniaritza-ingurune gogorretan iraupenerako iritzi positiboak jasotzen dituzte etengabe.

Askotariko aplikazio-eszenatokiak

FTTH Abiadura Handiko Banda Zabala: egoitza-kableetarako eta barruko kable konplexuetarako optimizatua.

Datu-zentroaren adabakia: kableaketa trinkoa eta antolatua ahalbidetzen du zerbitzariaren rack-en espazio mugatuan.

Osagai optikoak: kalitate handiko PLC zatitzaileak, pigtailak eta adabaki kableak fabrikatzeko hobetsitako aukera.

Industrial Front-end konexioak: autobideetako eta trenbideetako garraio-sistemak kontrolatzeko lotura egonkorrak eskaintzen ditu.

Maiz egiten diren galderak (FAQ)

G: G.657.A2 modu bakarreko zuntz optikoa G.652.D zuntz estandar batekin lotu al daiteke?

A: Bai. Modu Eremuaren Diametroa bateragarria izateko diseinatuta dago, uztartze-galera minimoa bermatuz eta lehendik dauden sareak berritzeko aukera estandarra bihurtuz.

G: Orientalfiber-ek sareko soluzio osoak eskaintzen al ditu?

A: Erabat. Jiangsu Xuben Photoelectric Technology Co., Ltd-en parte gisa, lau lantegi ezberdin funtzionatzen ditugu: barruko zuntz kablea, kanpoko zuntz kablea, ODN osagai optikoak eta sare optikoko ekipoak, zuntz optikoko sare irtenbide integralak eskaintzeko aukera emanez.

G: Zein nazioarteko estandar betetzen ditu zuntz honek?

A: Gure G.657.A2 zuntz optiko bakarreko ITU-T G.657.A2 eta IEC 60793-2-50 motako B1.3/B6.a2 zehaztapenak betetzen ditu.
