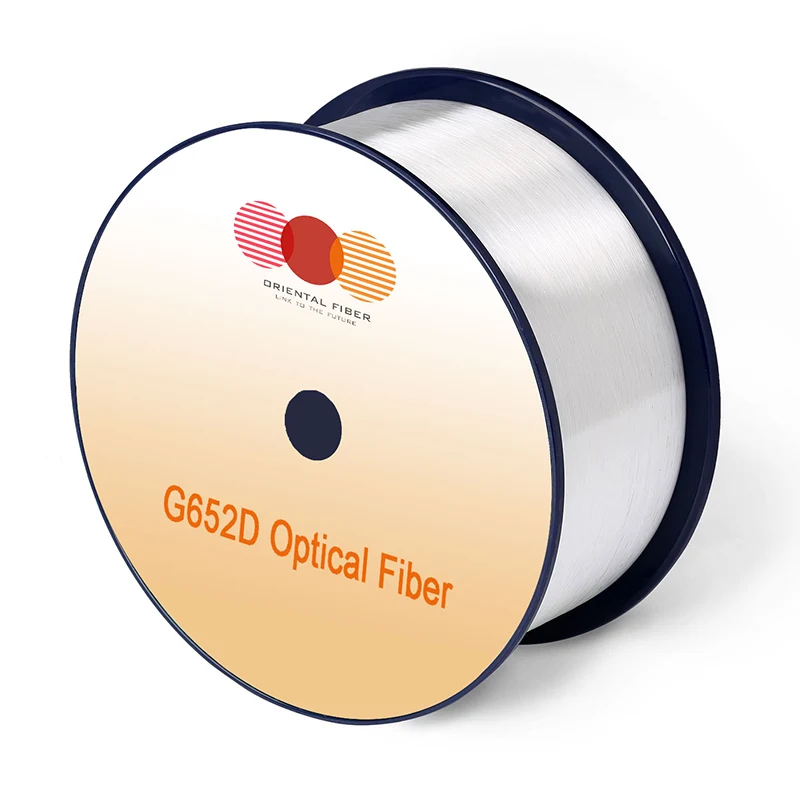

Modu bakarreko zuntz optikoa G.652D

Modu bakarreko zuntz optikoa G.652D 1260NM-ko 1625NM-ko uhin-luzera leihoan funtzionatzen duten transmisio sistema optikoetarako diseinatuta dago. Modu bakarreko zuntz tradizionaletan hidroxil (oh-) ioiaren xurgapenaren ondorioz ioiaren xurgapena izan da. Zuntzak e-banda (1360-1460 nm) irekitzeko gai da, eta, beraz, 100 nm baino gehiagoko uhin luzera erabilgarria da.

Bidali kontsulta

Produktuaren Deskribapena

Eska

Eskuragarri dagoen espektro zabala eta errendimendu optiko bikaina dela eta, G.652D modu bakarreko aukera da. Zuntzak banda zabalera gehiago eskaintzen du bizkarrezurra, metropoli eremua eta sarbide sareetarako.

Estandarrak

Zuntzak betetzen edo gainditzen ditu G.652D eta IEC 60793-2-50 b1.3 zuntz zehaztapenak.

Ezaugabe

1260-1625 nm-ko espektro-tarte osoan jarduteko diseinatua, transmisio ahalmena handitzeko% 50 uhin-luzera erabilgarriak eskainiz

Errendimendu optiko bikainak abiadura handiko transmisioaren teknologiak onartzen ditu DWDM eta CWDM bezalako

Bateragarria izan da 1310 NM ekipoekin

Babes ona eta marra indar bikaina egonkortasuna

Parametro geometriko zehatzak, galera txikiko galera eta distantzia handiko eraginkortasuna aseguratzen dutenak

Zehaztapenak

Ezaugabe		Baldintz	Zehaztutako balioak	Unitate
Ezaugarri optikoak
Pentsa		1310 mm	≤0.34	[DB / km]
		1383nm (H2-zahartzearen ondoren)	≤0.34	[DB / km]
		1550NM	≤0,20	[DB / km]
		1625 n	≤0.24	[DB / km]
Atenua vs. uhin luzera Max. α di ff erence		1285-1330nm, 1310NM-ri buruz	≤0.03	[DB / km]
Atenua vs. uhin luzera Max. α di ff erence		1525-1575NM, 1550NM-ren erreferentzia	≤0.02	[DB / km]
Sakabanaketa coe ffi ciente		1285-1340nm	-3,5 eta 3,5	[PS / (nm · km)]
		1550NM	≤18	[PS / (nm · km)]
		1625 n	≤22	[PS / (nm · km)]
Zero sakabanaketa uhin-luzera (λ0)		-	1300-1324	[nm]
Zero sakabanaketa malda (s0)		-	≤0.092	[PS / (NM2 · km)]
Balio tipikoa		-	0.086	[PS / (NM2 · km]
Jingo	Gehienezko zuntz indibiduala	-	≤0.1	[PS / √km]
	Loturaren diseinuaren balioa (m = 20, q =% 0,01)	-	≤0.06	[PS / √km]
	Balio tipikoa	-	0.04	[PS / √km]
Kable Cuto FF uhin-luzera (λcc)		-	≤1260	[nm]
Moduaren eremuaren diametroa (MFD)		1310 mm	8,7-9,5	[μm]
Moduaren eremuaren diametroa (MFD)		1550NM	9,8-10,8	[μm]
Efratzeen talde okorraren indizea (ez ff)		1310 mm	1.466	-
Efratzeen talde okorraren indizea (ez ff)		1550NM	1.467	-
Puntuaren etenaldiak		1310 mm	≤0.05	[DB]
Puntuaren etenaldiak		1550NM	≤0.05	[DB]
Ezaugarri geometrikoak
Estalduraren diametroa		-	125,0 ± 0,7	[μm]
Zirkularitatea ez den estaldura		-	≤1.0	[%]
Estaldura diametroa		-	235-250	[μm]
Estaldura estaltzeko kontzentritasun errorea		-	≤12.0	[μm]
Estaldura ez-zirkularitatea		-	≤6.0	[%]
Core-estaldurako kontzentrazio akatsa		-	≤0.6	[μm]
Curl (erradioa)		-	≥4	[m]
Entregatzeko luzera		-	Gehienez 50,4	[km / bobina]
Ingurumen ezaugarriak		1310nm, 1550nm & 1625nm
Tenperatura menpekotasuna eragindako arreta		-60 ℃ eta 85 ℃	≤0.05	[DB / km]
Tenperatura-hezetasun bizikleta eragindakoak		-10 ° C eta 85 ° C,% 98 RH RH	≤0.05	[DB / km]
Ura murgiltzeko menpekotasuna eragindako arreta		23 ° C, 30 egunez	≤0.05	[DB / km]
Beroaren mendekotasun hezeak eragindako arreta		85 ° C eta% 85 RH, 30 egunez	≤0.05	[DB / km]
Bero zahar lehorra		85 ℃, 30 egunez	≤0.05	[DB / km]
Zehaztapen mekanikoak
Froga proba		-	≥9.0	[N]
		-	≥1.0	[%]
		-	≥100	[KPSI]
Makro-bihurgunea eragindako ardura	100 mm-ko erradioko mandra baten inguruan	1625 n	≤0.05	[DB]
	100 mm-ko erradioko mandril baten inguruan	1310nm eta 1550NM	≤0.05	[DB]
	1 16 mm-ko erradioko mandril baten inguruan	1550NM	≤0.05	[DB]
Estaldura-marra indarra		Batez besteko indarra tipikoa	1.5	[N]
Estaldura-marra indarra		Tontor indarra	1.3-8,9	[N]
Nekearen parametro dinamikoa (ND)		-	≥20	-
