Zuntz optikoko kable blindatu gabeko hodi solteak

Orientalfiber Stranded Loose Tube Ez-blindatu zuntz optikoko kablea - 250μm-ko zuntzak modulu handiko hodi solteetan konposatu iragazgaitzarekin, erdiko metalezko indar-kidea (PE estrusioa zuntz kopuru handiagoa lortzeko), ura blokeatzeko betegarriekin eta PE zorroa plastikozko aluminio/altzairuzko zintaren gainean.

Bidali kontsulta

Produktuaren Deskribapena

Zuntz optikoko kable blindatu gabeko hodi solteak kanpoko inguruneetarako diseinatutako zuntz anitzeko komunikazio kablea da. Bere arkitekturak 250μm-ko zuntz optikoak gel iragazgaitzez betetako modulu altuko hodi solteetan jartzea dakar. Hodi hauek indar metalikoko kide zentral baten inguruan (CSM) inguratuta daude, egituraren osotasuna bermatzeko. Hezetasuna saihesteko, nukleoko hutsuneak ura blokeatzeko konposatuez beteta daude eta Polietilenozko (PE) zorro sendo batek babestuta daude.

Nukleoaren fabrikazio indarra

Orientalfiber-ek lau lantegi espezializatu dituen talde integral baten barruan dihardu. Honek bertikalean integratutako ekoizpen-prozesua ahalbidetzen du:

Eskala: barruko/kanpoko kableak, ODN osagaiak eta sare-ekipoetan zentratzen diren lau fabrika desberdin.
Betetzea: Ekoizpenak zorrozki betetzen ditu ISO9001 Kalitate Kudeaketa eta ISO45001 Laneko Osasun eta Segurtasun arauak.
Kalitate-kontrola: Zuntz optikoko kable blindatu gabeko hodi soltearen metro bakoitza proba zorrotzak egiten ditu YD/T 901 eta IEC 60794-1 arauak betetzeko.

Orientalfiber kableen ezaugarri nagusiak

Hidrolisiarekiko erresistentzia: indar handiko hodi solteek zuntzak denboran zehar degradazio kimikotik babesten dituzte.

UV babesa: PE zorro beltzak erradiazio ultramorearekiko erresistentzia handia eskaintzen du, kanpoko instalazioetan zerbitzu-bizitza luzatuz.

Hezetasun Hesi: APL (Aluminio Polietileno Laminatua) edo PSP (Plastikozko Altzairu Erreproduzitzailea) erabiltzen ditu hezetasun zigilu bikaina emateko.

Egonkortasun mekanikoa: egitura trinkoak eta erdiko indar-elementuak hodi solteak uzkurtzea edo aldatzea eragozten du tenperatura-gorabeheretan.

Errendimendu mekaniko eta tenperatura ona

Erresistentzia handiko hodi solteak, hidrolisiarekiko erresistentea dena

Hodiak betetzeko konposatu bereziak zuntzaren babes kritikoa bermatzen du

Bereziki diseinatutako egitura trinkoa ona da hodi solteak uzkurtzea saihesteko

PE zorroak kablea erradiazio ultramoreetatik babesten du

Kablearen estankotasuna bermatzeko neurri hauek hartzen dira:

-Erdiko indar-elementu gisa erabiltzen den altzairuzko haria

-Hodi solteak betetzeko konposatua

-% 100 kablearen muina betetzea

-APL edo PSP hezetasun-hesia

Arauak

GYTA/s kablea YD/T 901 estandarra eta IEC 60794-1 araua betetzen du.

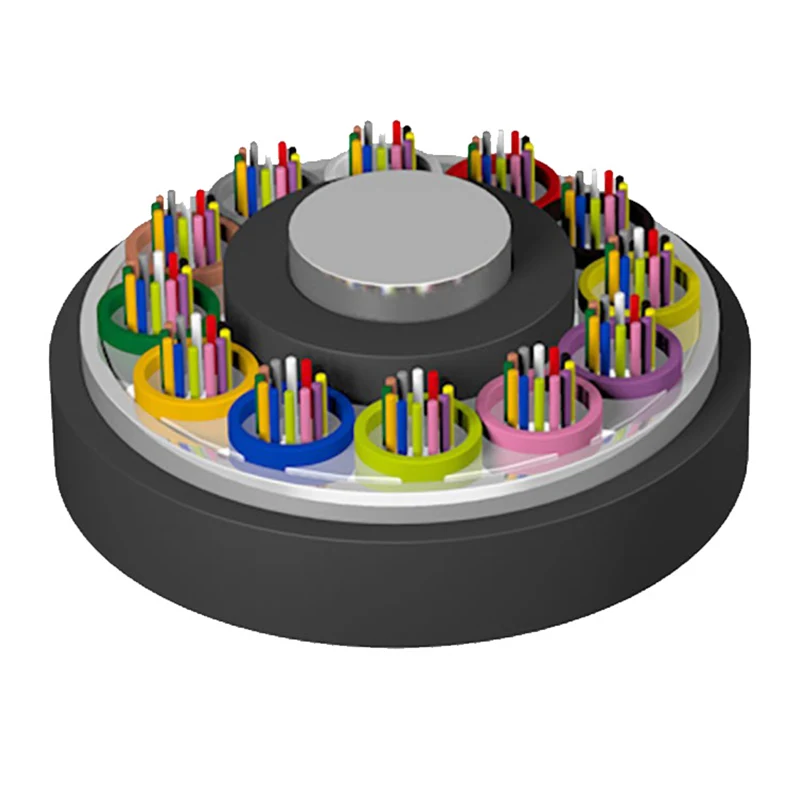

Egitura Marrazkia

1. Zuntz

2. Hodiak betetzeko konposatua

3. Hodi solteak

4. Indar Zentraleko kidea

5. Kable betetzeko konposatua

6. APL psp

7. LH zorroa

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

Parametro Teknikoak

Kable mota (2 zuntz handitu)	Zuntz kopurua	Hodiak	Betegarriak	Kablearen pisua (erref.) (kg/km)	Trakzio Erresistentzia Epe luzea/laburra (N)	Birrintzeko Erresistentzia Epe luzea/laburra (N/100 mm)	Makurtze-erradioa Estatikoa/Dinamikoa (mm)
GYTA/S-2~6Xn	2~6	1	4	76	600/1500	300/1000	10D/20D
GYTA/S -8~12Xn	8~12	2	3	76
GYTA/S -14~18Xn	14~18	3	2	76
GYTA/S -20~24Xn	20~24	4	1	76
GYTA/S -26~30Xn	26~30	5	0	76
GYTA/S -32~36Xn	32~36	6	0	85
GYTA/S -38~48Xn	38~48	4	1	90
GYTA/S -50~60Xn	50~60	5	0	90
GYTA/S -62~72Xn	62~72	6	0	113
GYTA/S -74~84Xn	74~84	7	1	136
GYTA/S -86~96Xn	86~96	8	0	136
GYTA/S -98~108Xn	98~108	9	1	163
GYTA/S -110~120Xn	110~120	10	0	163
GYTA/S -122~132Xn	122~132	11	1	190
GYTA/S -134~144Xn	134~144	12	0	190
GYTA/S -146~216Xn	146~216	13~18	5~0	190
GYTA/S -288Xn	288	24	0	239

Biltegiratze/funtzionamendu-tenperatura: -40 ℃-+70 ℃

Ezaugarri Optikoak

Zuntz Mota	Atenuazioa （+20 ℃）				Banda zabalera		Zenbakizko Irekidura	Kablearen mozketa Uhin-luzera λcc
Zuntz Mota	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Zenbakizko Irekidura	Kablearen mozketa Uhin-luzera λcc
G.652	---	---	≤0,36 dB/km	≤0,22 dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40dB/km	≤0,23dB/km	---	---	---	≤1450nm
50/125µm	≤3,3 dB/km	≤1,2 dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125 µm	≤3,5 dB/km	≤1,2 dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---

Oharra:

a. Xn atzizkiak zuntz mota adierazten du

b. Zuntzaren eta hodiaren kolore-antolaketak koloreen identifikazio-taulan zehazten dira

c. Haritutako hodi solteak blindatu gabeko zuntz optikoko kableak ez luke kanpoko ingurunean gorde behar 6 hilabete baino gehiago kablearen bobina egoera onean mantentzeko.

Aplikazioa: Hodia/Airekoa

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

Zehaztapen Teknikoak

Ondorengo parametroek errendimendu-neurri tipikoak zehazten dituzteZuntz optikoko kable blindatu gabeko hodi solteak :

Parametroa	Zehaztapen Xehetasunak
Zuntz Mota	G.652D, G.657A1/A2 edo Multimode
Nukleoen zenbaketa	2 nukleotik 144ra
Indarkidea	Fosfatozko altzairuzko alanbrea (PE estaldura aukerakoa)
Uraren blokeoa	100% Core betetzeko konposatua + Hodi betetzeko gel
Gailuaren materiala	Dentsitate Handiko Polietilenoa (HDPE) / MDPE
Instalazioaren Tentsioa	Epe laburra: 1500N / Epe luzea: 600N
Birrintzeko Erresistentzia	Epe laburrean: 1000N/100mm

Aplikazio-eremu anitzak

TheZuntz optikoko kable blindatu gabeko hodi solteakOrientalfiber-etik hainbat sektoretan zabaltzen da:

Telekomunikazioak: Estatuko eta eskualdeko operadoreen bizkarrezurreko linea nagusiak.
Emisioa: Seinale transmisio fidagarria irrati eta telebista sareetarako.
Industria azpiegitura: sare elektrikoetarako eta autobideen monitorizazio sistemetarako datu-lotura kritikoak.
Trenbide Garraioa: Abiadura handiko komunikazio-sistemak trenbide seinaleztapenerako eta geltokiak kudeatzeko.

Abantaila konparatiboak

Industria-eskaintza estandarrekin alderatuta, OrientalfiberZuntz optikoko kable blindatu gabeko hodi solteakabantaila desberdinak eskaintzen ditu:

Fabrikazio findua: eskala txikiagoko ekoizleek ez bezala, gure taldearen lau fabrikako egiturak osagai guztiak (ODNtik kableraino) bateragarriak direla eta soluzio oso gisa probatu direla ziurtatzen du.
Ingurumen-egokitzapena: klima global ezberdinetan aurkitzen diren tenperatura-zikloak eta hezetasuna kudeatzeko bereziki diseinatua.
Global Track Record: Gure produktuak eskala handiko ingeniaritza-proiektu askotan integratuta daude, nazioarteko telekomunikazio-operadoreen iritzi positiboak babestuta.

Maiz egiten diren galderak (FAQ)

G: Erdiko indar-kidea beti metalikoa al da?

A: Diseinu estandarrak altzairuzko alanbre bat erabiltzen dute trakzio-erresistentzia handia lortzeko; hala ere, ingurune elektromagnetiko zehatzetarako, metalezkoa ez den FRP (Fiber Reinforced Plastic) kide bat ordezkatu daiteke.

G: Nola kudeatzen du kable honek ura sartzea?

A: TheZuntz optikoko kable blindatu gabeko hodi solteakgeruza bikoitzeko defentsa erabiltzen du: hodiak betetzeko konposatua zuntzetarako eta % 100 kable-nukleoa betetzeko konposatua interstizietarako.

G: Zein estandar jarraitzen du Orientalfiber-ek?

A: Kanpoko kable guztiek betetzen duteIEC 60794-1etaYD/T 901estandarrak, sare globalaren hardwarearekin bateragarritasuna bermatuz.
