UNI-TUBE Blindatutako zuntz optikoko kablea

UNI-Hodi blindatutako zuntz optikoko kablearen egitura 250μm-ko zuntz optikoa modulu handiko materialarekin egindako hodi solte batean jartzea da, eta hodi solteak konposatu iragazgaitzez betetzen da. Hodi solteak altzairuzko estalitako altzairuzko gerrikoarekin (PSP) geruza batekin bilduta dago, eta urak blokeatzeko materiala gehitzen da altzairuzko gerrikoaren eta hodi soltearen artean, kable optikoaren errendimendua eta urak blokeatzeko errendimendua bermatzeko. Altzairuzko bi hari paralelo bi aldeetan kokatzen dira eta gero polietilenazko ganga bat erauzten da kable bat osatzeko.

Bidali kontsulta

Produktuaren Deskribapena

Ezaugabe

Errendimendu mekaniko eta tenperatura ona

Indar handiko hodia hidrolisiarekiko erresistentea da

Hodi betetzeko konposatu bereziak zuntz babes kritikoa bermatzen du

Erresistentzia eta malgutasuna birrindu

PSP hezetasuna hobetzea

Altzairuzko bi hari paraleloek tentsio indarra bermatzen dute

Diametro txikia, pisu arina eta lagunarteko instalazioa

Segmentu luze luzeak ekoitzi daitezke

Estandarrak

Gyxs / Gyxtw kableak YD / T 769 estandarra betetzen du.

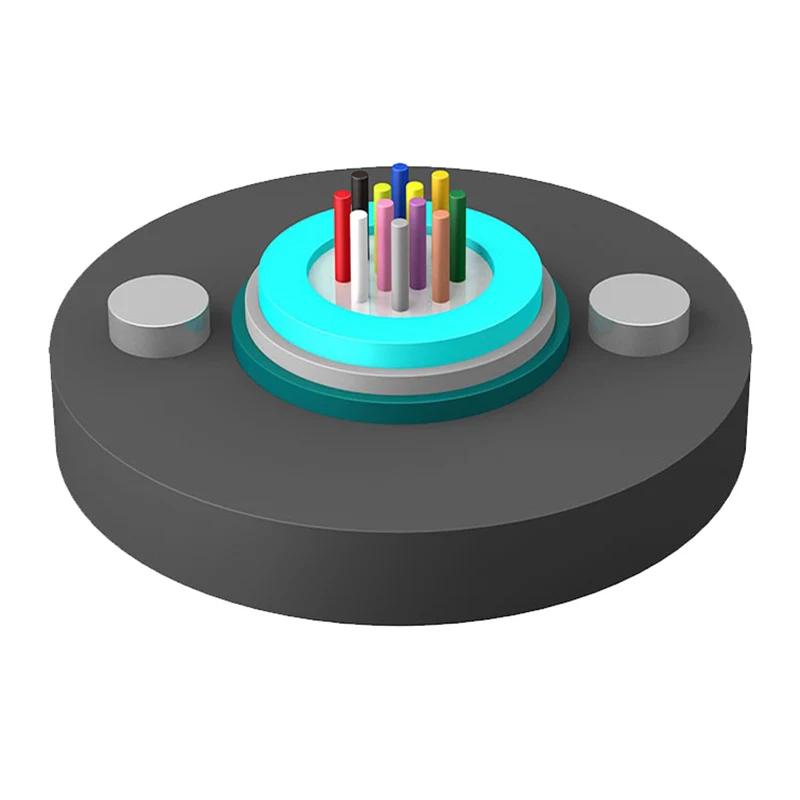

Egitura marrazkia

1. Zuntz

2. Hodi sorta

3. Hodia betetzeko konposatua

4. Hodi soltea

5. Altzairuzko alanbrea

6. Ura blokeatzeko materiala

7. PSP

8. PE sheath

Uni-tube Light-armored Fiber Optic Cable

Parametro teknikoak

Kable mota (2 zuntzek handitu dute)	Zuntz kopurua	Kablearen pisua (Erref) (kg / km)	Tentsio indarra Epe luzea / laburra (N)	Erresistentzia birrindu Epe luzea / laburra (N / 100mm)	Okertu erradioa Estatikoa / dinamikoa (mm)
Gyxs / Gyxtw-2 ~ 12xn	2 ~ 12	82	600/1500	300/1000	10D / 20D
Gyxs / Gyxtw-14 ~ 24XN	14 ~ 24	127	600/1500
Gyxs / Gyxtw-2 ~ 12xn	2 ~ 12	124	1000/3000
Gyxs / Gyxtw-14 ~ 24XN	14 ~ 24	147	1000/3000

Biltegiratze / Eragiketa tenperatura: -40 ℃ - + 70 ℃

Ezaugarri optikoak

Zuntz mota	Arsuntzazioa (+ 20 ℃)				Banda zabalera		Zenbakizko irekiera	Kablearen ebakidura uhin-luzera λcc
Zuntz mota	@ 850nm	@ 1300nm	@ 1310m	@ 1550NM	@ 850nm	@ 1300nm	Zenbakizko irekiera	Kablearen ebakidura uhin-luzera λcc
G.652	---	---	≤0.36DB / km	≤0.22db / km	---	---	---	≤1260nm
G.655	---	---	≤0.40db / km	≤0.23DB / km	---	---	---	≤1450NM
50 / 125μm	≤3.3db / km	≤1.2db / km	---	---	≥500mhz · km	≥500mhz · km	0,200 ± 0,015 dagoeneko	---
62.5 / 125μm	≤3.5db / km	≤1.2db / km	---	---	≥200mhz · km	≥500mhz · km	0,275 ± 0,015 dagoeneko	---

Oharra:

a. XN atzizkiak zuntz mota adierazten du

b. Zuntz eta hodien koloreen moldaketak kolore identifikazio taulan zehazten dira

c. UNI-Tube blindatutako zuntz optikoko kableak ez du kanpoko ingurunean 6 hilabete baino gehiago gorde behar, kablearen bobina egoera ona mantentzeko

Aplikazioa: hodi / aireko

Uni-tube Light-armored Fiber Optic Cable
