Zuntz optikoko kable blindatua ez den metalezko indarraren hodi solteak

Zuntz optikoko kable blindatu gabeko indar metalikoko hodi soltearen egitura 250μm-ko zuntz optikoa modulu handiko materialarekin egindako hodi solte batean jartzea da, eta hodi soltea konposatu iragazgaitzez beteta dago. Kablearen nukleoaren erdigunea FRP bat da, eta hodi solteak (eta betetzeko soka) FRParen inguruan bihurritzen dira kablearen nukleo trinko eta biribil bat osatzeko. Kablearen nukleoko hutsuneak ura blokeatzeko betegarriekin betetzen dira. Polietilenozko zorro geruza bat kablearen nukleotik kanpo estutzen da kable bat osatzeko.

Bidali kontsulta

Produktuaren Deskribapena

TheZuntz optikoko kable blindatua ez den metalezko indarraren hodi solteakModulu handiko materialarekin egindako hodi solteetan sartutako 250μm-ko zuntz optikoz osatuta dago, konposatu iragazgaitzez beteta. Kablearen nukleoa FRP ez-metalikoko indar-elementu batean zentratuta dago, eta horren inguruan hodi solteak eta betegarriak helikoki lotzen dira nukleo trinko eta biribil bat osatzeko. Ura blokeatzeko betegarriek hutsuneak hartzen dituzte eta kanpoko polietilenozko zorro batek kablearen egitura babesten du.

Ezaugarri nagusiak

Errendimendu mekaniko eta tenperatura sendoa
Hodi solteak hidrolisiarekiko erresistentzia eta trakzio-erresistentzia handikoak
Hodiak betetzeko konposatu berezia zuntz kritikoen babeserako
Birrintzeko erresistentzia diseinu malguarekin konbinatuta instalatzeko
Neurri hermetiko integralak: FRP erdiko kidea, hodiak betetzeko konposatuak, % 100eko muina betetzea
Arauak betetzea: YD/T 901 eta IEC 60794-1

Zehaztapen Teknikoak

Zuntz optikoen kopurua: hainbat konfigurazio erabilgarri (adibidez, 6-144 zuntz)
Zuntz mota: 250μm modu bakarrekoa edo multimodoa
Hodi solteen materiala: modulu handiko polimeroa
Betetzeko konposatua: ura blokeatzeko gela
Indar-kidea: FRP hagaxka ez-metalikoa
Kanpoko zorroa: polietilenoa (PE)
Funtzionamendu-tenperatura: -40°C eta +70°C
Gutxieneko bihurgune-erradioa: 20× kablearen diametroa (kargapean)

Aplikazioak

Kable hauek oso erabiliak dira:

Telekomunikazio-operadoreak bizkarrezurra eta sarbide-sareetarako
Irrati eta telebista seinaleak transmititzeko sistemak
Sare lokala (LAN) datu-transmisioa
Aurrealdeko konexio industrialak energia, trenbide eta autobide proiektuetan
Eskala handiko beste ingeniaritza eta azpiegitura proiektu batzuk

Abantailak

Diseinu ez-metaliko iraunkorrak korrosio arriskua murrizten du eta kablea arinagoa egiten du
Egitura trinkoak trakzio erresistentzia eta malgutasuna hobetzen ditu
Ura blokeatzeko materialek fidagarritasun handia bermatzen dute ingurune hezeetan edo hezeetan
Hainbat instalazio-metodorekin bateragarria, hodiak eta aireko hedapena barne
Errendimendu frogatua nazioko eta nazioarteko proiektuetan, Orientalfiber-en fabrikazio-esperientziarekin lagunduta

Ohiko galderak

G: Kable hau kanpoko instalazioetan erabil al daiteke?: E: Bai, PE zorroak eta ura blokeatzeko konposatuek lurperatze zuzena eta hodiak kanpoan zabaltzeko egokia egiten dute.
G: Zenbat zuntz konfigura daitezke?: A: Kablea 6 eta 144 zuntz artean pertsonalizatu daiteke proiektuaren eskakizunen arabera.
G: Kableak osagai metalikoak ditu?: A: Ez, indar-kidea FRP ez-metalikoa da, pisua eta korrosio arazoak gutxituz.
G: Bateragarria al da ekipo optiko estandarrekin?: A: Bai, 250μm-ko zuntzak eta hodi solte estandarrak ohiko splicing eta amaiera metodoekin bateragarritasuna bermatzen du.

Arauak

GYFTY kablea YD/T 901 eta IEC 60794-1 estandarra betetzen du

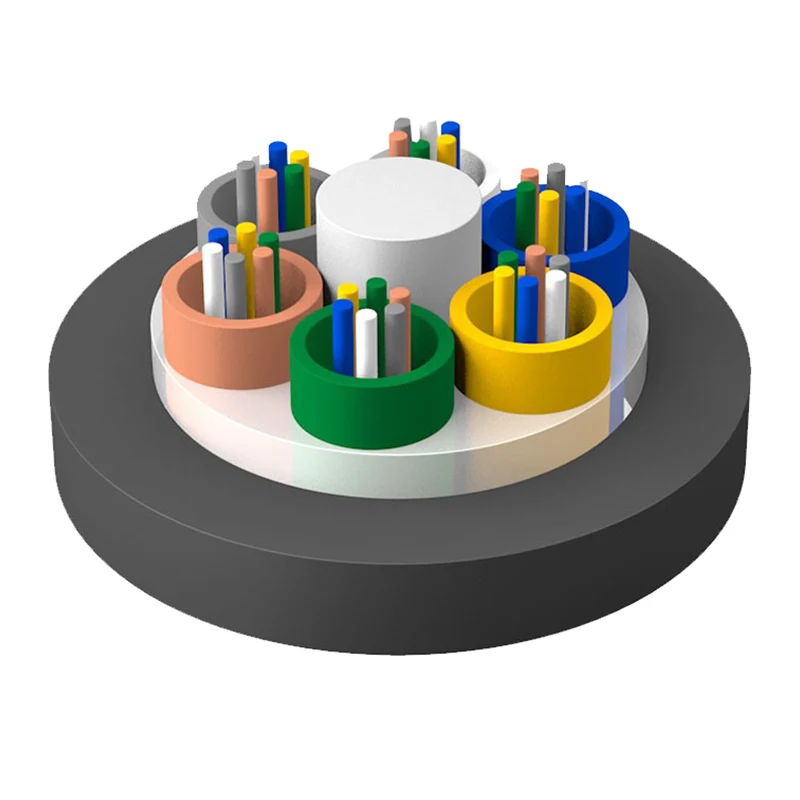

Egitura Marrazkia

1.Zuna

2.Hodiak betetzeko konposatua

3.Hodi Soltea

4.Kable betetzeko konposatua

5.FRP indar-kidea

6.PE zorroa

Stranded Loose Tube Non-metallic Strength Member Non-armored Fiber Optic Cable

Parametro Teknikoak

Kable mota (2 zuntz handitu)	Zuntz kopurua	Hodiak	Betegarriak	Kablearen pisua (erref.) (kg/km)	Trakzio Erresistentzia Epe luzea/laburra (N)	Birrintzeko Erresistentzia Epe luzea/laburra (N/100 mm)	Makurtze-erradioa Estatikoa/Dinamikoa (mm)
GYFTY-2~6Xn	2~6	1	5	86	400/1000	300/1000	12.5D/25D
GYFTY-8~12Xn	8~12	2	4	86
GYFTY-14~18Xn	14~18	3	3	86
GYFTY-20~24Xn	20~24	4	2	86
GYFTY-26~30Xn	26~30	5	1	86
GYFTY-32~36Xn	32~36	6	0	86
GYFTY-38~48Xn	38~48	4	2	109
GYFTY-50~60Xn	50~60	5	1	109
GYFTY-62~72Xn	62~72	6	0	109
GYFTY-2~6Xn	2~6	1	6	98	600/1500
GYFTY-8~12Xn	8~12	2	5	98
GYFTY-14~18Xn	14~18	3	4	98
GYFTY-20~24Xn	20~24	4	3	98
GYFTY-26~30Xn	26~30	5	2	98
GYFTY-32~36Xn	32~36	6	1	98
GYFTY-38~42Xn	38~42	7	0	98
GYFTY-44~48Xn	44~48	4	3	115
GYFTY-50~60Xn	50~60	5	2	115
GYFTY-62~72Xn	62~72	6	1	115
GYFTY-2~6Xn	2~6	1	7	119	1000/3000
GYFTY-8~12Xn	8~12	2	6	119
GYFTY-14~18Xn	14~18	3	5	119
GYFTY-20~24Xn	20~24	4	4	119
GYFTY-26~30Xn	26~30	5	3	119
GYFTY-32~36Xn	32~36	6	2	119
GYFTY-38~42Xn	38~42	7	1	119
GYFTY-44~48Xn	44~48	8	0	119
GYFTY-50~60Xn	50~60	5	3	125
GYFTY-62~72Xn	62~72	6	2	125
GYFTY-74~84Xn	74~84	7	1	125
GYFTY-86~96Xn	86~96	8	0	125
GYFTY-98~108Xn	98~108	9	1	149
GYFTY-110~120Xn	110~120	10	0	149
GYFTY-122~132Xn	122~132	11	1	179
GYFTY-134~144Xn	134~144	12	0	179

Biltegiratze/funtzionamendu-tenperatura: -40 ℃-+70 ℃

Ezaugarri Optikoak

Zuntz Mota	Atenuazioa （+20 ℃）				Banda zabalera		Zenbakizko Irekidura	Kablearen mozketa Uhin-luzera λcc
Zuntz Mota	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Zenbakizko Irekidura	Kablearen mozketa Uhin-luzera λcc
G.652	---	---	≤0,36 dB/km	≤0,22 dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40dB/km	≤0,23dB/km	---	---	---	≤1450nm
50/125µm	≤3,3 dB/km	≤1,2 dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125µm	≤3,5 dB/km	≤1,2 dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---

Oharra:

a. Xn atzizkiak zuntz mota adierazten du

b. Zuntzaren eta hodiaren kolore-antolaketak koloreen identifikazio-taulan zehazten dira

c. Kablea ez da kanpoko ingurunean gorde behar 6 hilabete baino gehiago kablearen bobina egoera onean mantentzeko

Aplikazioa: Hodia/Airekoa
