Hodi solteak (eta soka betetzea) errefortzu zentralaren inguruan bihurritu dira, kable bidezko core trinko eta zirkular bat osatzeko, eta kablearen muineko hutsuneak urak blokeatzeko betegarriak betetzen dira. Plastikozko estalitako aluminiozko zinta (Apl) longitudinalki bilduta dago, polietilenazko barruko ganga estutu egin da eta alde bikoitzeko altzairuzko zinta (PSP) longitudinalki bilduta dagoela, polietilenazko kanpoko kaxa bat eratzeko.
Errendimendu mekaniko eta tenperatura ona
Indar handiko hodia hidrolisiarekiko erresistentea da
Hodi betetzeko konposatu bereziak zuntz babes kritikoa bermatzen du
Erresistentzia eta malgutasuna birrindu
Ondorengo neurriak hartzen dira kablearen estankoa ziurtatzeko:
-Liztu zuntz indartutako plastikozko indarra zentralaren kide gisa
-Loose hodi betetzeko konposatua
-100% kablearen oinarrizko betetzea
-Pll Hezetasun Barrera
-Produkzioa hobetzeaPSP
-Awater blokeatzeko materiala
GYFTA53 kableak YD / T 901 araua betetzen du, baita IEC 60794-1 ere.

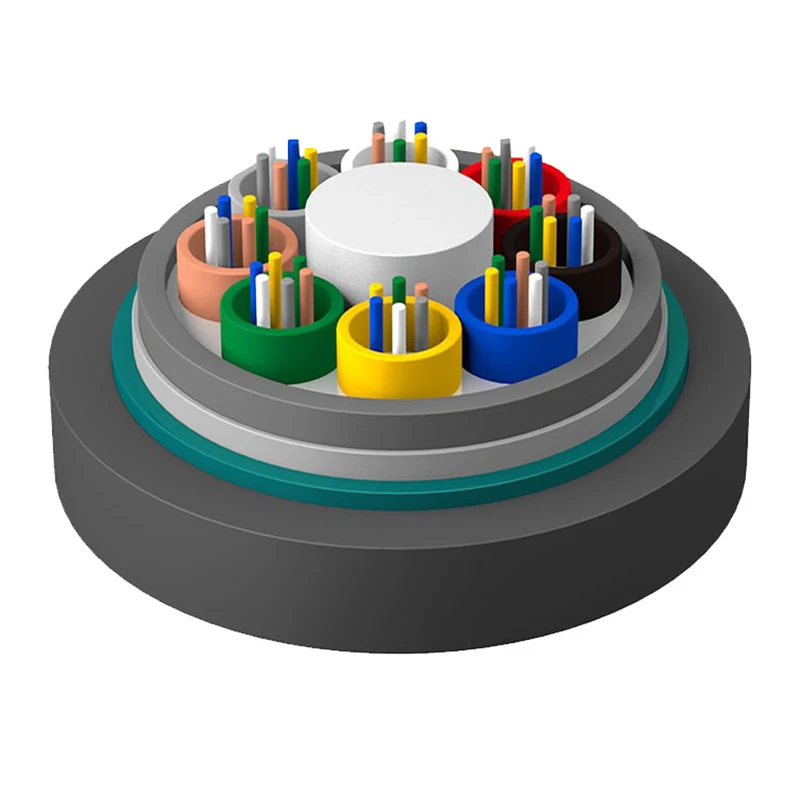

1.Fibre
2.KeBe betetzeko konposatua
3.Loo hodi
4. Konposatu betetzea
5.pl
6.PE barruko ganga
7. Utarako blokeatzeko materiala
8.psp
9.FRP indarraren kidea
10.PE Kanpoko ganga
|
Kable mota (2 zuntzek handitu dute) |
Zuntz kopurua |
Hodiak |
Betilezko |
Kablearen pisua (Erref) (kg / km) |
Tentsio indarra Epe luzea / laburra (N) |
Erresistentzia birrindu Epe luzea / laburra (N / 100mm) |
Okertu erradioa Estatikoa / dinamikoa (mm) |
|
Gyfta53-2 ~ 6xn |
2 ~ 6 |
1 |
7 |
228 |
1000/3000 |
1000/3000 |
12.5d / 25D |
|
Gyfta53-8 ~ 12xn |
8 ~ 12 |
2 |
6 |
228 |
|||
|
Gytta53-14 ~ 18xn |
14 ~ 18 |
3 |
5 |
228 |
|||
|
Gyfta53-20 ~ 24xn |
20 ~ 24 |
4 |
4 |
228 |
|||
|
Gyfta53-26 ~ 30xn |
26 ~ 30 |
5 |
3 |
228 |
|||
|
Gyfta53-32 ~ 36xn |
32 ~ 36 |
6 |
2 |
228 |
|||
|
Gyfta53-38 ~ 42xn |
38 ~ 42 |
7 |
1 |
228 |
|||
|
Gytta53-44 ~ 48xn |
44 ~ 48 |
8 |
0 |
228 |
|||
|
Gytta53-50 ~ 60xn |
50 ~ 60 |
5 |
3 |
240 |
|||
|
Gyfta53-62 ~ 72xn |
62 ~ 72 |
6 |
2 |
240 |
|||
|
Gyfta53-74 ~ 84xn |
74 ~ 84 |
7 |
1 |
240 |
|||
|
Gyfta53-86 ~ 96xn |
86 ~ 96 |
8 |
0 |
240 |
|||
|
Gyfta53-98 ~ 108XN |
98 ~ 108 |
9 |
1 |
276 |
|||
|
Gyfta53-110 ~ 120xn |
110 ~ 120 |
10 |
0 |
276 |
|||
|
Gyfta53-122 ~ 132xn |
122 ~ 132 |
11 |
1 |
326 |
|||
|
Gyfta53-134 ~ 144xn |
134 ~ 144 |
12 |
0 |
326 |
Biltegiratze / Eragiketa tenperatura: -40 ℃ - + 70 ℃
|
Zuntz mota |
Arsuntzazioa (+ 20 ℃) |
Banda zabalera |
Zenbakizko irekiera |
Kablearen ebakidura uhin-luzera λcc |
||||
|
@ 850nm |
@ 1300nm |
@ 1310m |
@ 1550NM |
@ 850nm |
@ 1300nm |
|||
|
G.652 |
--- |
--- |
≤0.36DB / km |
≤0.22db / km |
--- |
--- |
--- |
≤1260nm |
|
G.655 |
--- |
--- |
≤0.40db / km |
≤0.23DB / km |
--- |
--- |
--- |
≤1450NM |
|
50 / 125μm |
≤3.3db / km |
≤1.2db / km |
--- |
--- |
≥500mhz · km |
≥500mhz · km |
0,200 ± 0,015 dagoeneko |
--- |
|
62.5 / 125μm |
≤3.5db / km |
≤1.2db / km |
--- |
--- |
≥200mhz · km |
≥500mhz · km |
0,275 ± 0,015 dagoeneko |
--- |
Oharra:
a. XN atzizkiak zuntz mota adierazten du
b. Zuntz eta hodien koloreen moldaketak kolore identifikazio taulan zehazten dira
c. Kableak ez du kanpoko ingurunean 6 hilabete baino gehiago gorde behar, kablearen bobina egoera ona mantentzeko
